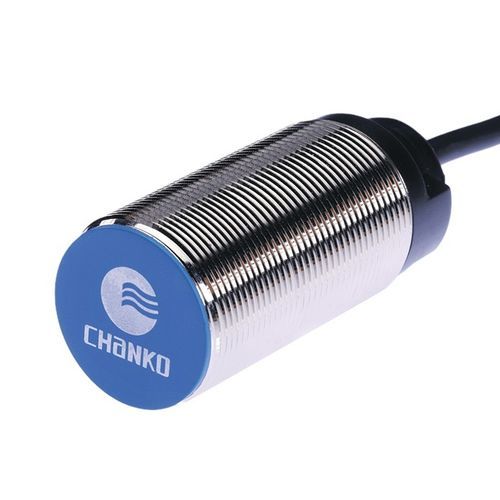

Induktiver Näherungssensor CL30-RF10DN1zylinderförmigM30mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M30
- Ausgangssignal
- mit Schaltfunktion, NPN
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, Messing, PVC
- Anwendung
- Industrie
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
1 cm
(0,39 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname
Induktiver Näherungssensor Serie CL30, Modell CL30-RF10DN1. Marke: 长江传感
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Empfohlene Anwendungen
Technische Zusammenfassung
Induktiver Näherungssensor Serie CL30, Modell CL30-RF10DN1. Marke: 长江传感
Hauptmerkmale
- Produkttyp: Standard
- Schaltabstand: 10 mm
- Gehäuse: Zylindrisch (M30)
- Messprinzip: Induktiv
- Ausgang: NPN NO (öffner)
- Kabellänge: 2 m
Technische Daten
- Erfassungsrichtung: Vorderseite
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassbares Material: Metall
- Zubehör: Konformitätsbescheinigung
- Hysterese: <10% des Schaltabstands
- Standard-Prüfkörper: Eisen 30 × 30 × 1 mm
- Temperaturdrift: Schaltabstandsänderung ≤ ±10% zwischen -25 und +70 °C bezogen auf +23 °C
- Materialien: Gehäuse — vernickeltes Messing; Messfläche — hitzebeständiges ABS; Kabel — PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgung: Dreiadrig DC
- Schutzart: IP67
- Anschluss: Formkabel
- Signaltyp: Schaltsignal
- Betriebsart: Öffner
- Montage: Versenkt
- Stromaufnahme: <35 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: Schaltabstandsänderung ≤ ±1% bei ±15% Versorgungsschwankung
- Laststrom: <200 mA
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s, X/Y/Z-Richtungen, je 3-mal
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min (aktive Teile vs Gehäuse)
- Schwingfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z-Richtungen, je 2 h
- Gewicht: Ca. 156 g
Betriebsumgebung
- Betriebstemperatur: -25 ~ +70 °C
Empfohlene Anwendungen
- 3C-Elektronikfertigung
- Automatisierte Parksysteme
- Logistik und Lagerhaltung
Technische Zusammenfassung
- Typ: Standard induktiver Näherungssensor
- Schaltabstand: 10 mm (Eisen)
- Gewinde/Größe: M30
- Ausgang: NPN NO, dreiadrig DC
- Schutzklasse: IP67
