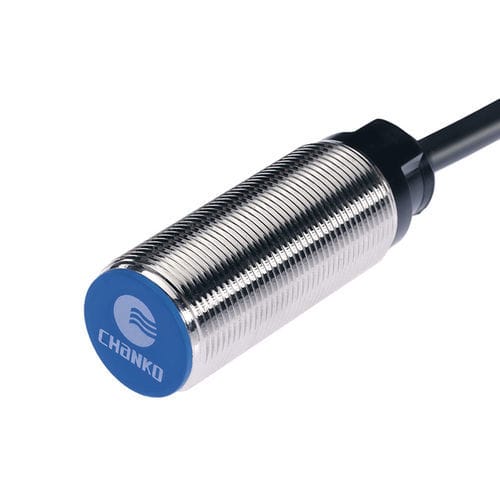

Induktiver Näherungssensor CL18-RF5DN1zylinderförmigM18mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Kunststoff, Messing, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- mit LED-Lichtquelle, 3-Kabel
- Messbereich
0,5 cm
(0,2 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produkt
Hauptmerkmale
Elektrische / mechanische Parameter
Umgebung
Anwendungen / Technische Daten
- Induktiver Näherungssensor CL18-RF5DN1 — zylindrisches Gehäuse M18, Schaltabstand 5 mm, NPN normal offen (NO)
Hauptmerkmale
- Typ: Standard
- Schaltabstand: 5 mm (metallische Ziele)
- Gehäuse: M18, zylindrisch
- Messprinzip: Induktiv
- Ausgang: NPN normal offen (NO)
- Kabel: vormgeformtes Kabel, 2 m
- Montage: einbaufähig
Elektrische / mechanische Parameter
- Versorgungsspannung: DC 12–24 V
- Stromversorgung: 3-Leiter DC
- Betriebsstrom: < 35 mA
- Max. Belastungsstrom: ≤ 200 mA
- Schaltfrequenz: 600 Hz
- Ansprechzeit: 800 μs
- Schutzart: IP67
- Anschluss: vormgeformtes Kabel
- Signaltyp: Schaltsignal
- Anzeige: rote Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Isolationswiderstand: ≥ 50 MΩ (DC 500 V)
- Spannungsfestigkeit: AC 1000 V, 1 min zwischen aktiven Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s², 3 Stöße in X, Y, Z
- Vibrationsfestigkeit: 10–55 Hz, 1,5 mm Doppelamplitude, 2 h pro Achse
- Gewicht: ca. 93 g
Umgebung
- Betriebstemperatur: -25 bis +70 °C
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C gegenüber +23 °C
Anwendungen / Technische Daten
- Baureihe: CL18
- Referenzobjekt: Eisen 18 × 18 × 1 mm
- Materialien: vergoldetes Messinggehäuse nickelbeschichtet; Messelement aus wärmebeständigem ABS; Kabel aus PVC
- Hysterese: < 10 % des Schaltabstands
- Lieferumfang: 2 Muttern, 1 Innenzahn-Scheibe, Konformitätszertifikat
