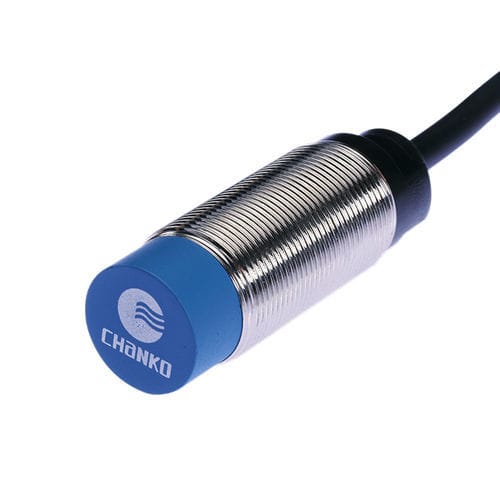

Induktiver Näherungssensor CL18-RN8DN1zylinderförmigM18mit Halbleiter-Ausgang
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M18
- Ausgangssignal
- mit Schaltfunktion, NPN, mit Halbleiter-Ausgang
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Kunststoff, Messing, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
0,8 cm
(0,31 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Hauptspezifikationen
Mechanische / elektrische Parameter
Betriebsumgebung
Eigenschaften / technische Daten
- Produkttyp: Standard induktiver Näherungssensor
- Schaltabstand: 8 mm
- Form: Zylindrisch (M18)
- Messprinzip: Induktiv
- Ausgang: NPN NO (normally open)
Hauptspezifikationen
- Kabellänge: 2 m (vergossenes Kabel)
- Erfassungsrichtung: Stirnseite
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Erfassbare Objekte: Metall
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- Hysterese: <10% des Schaltabstands
- Standardziel: Eisen 24×24×1 mm
- Temperaturdrift: ±10% bezogen auf +23 °C im Bereich -25 bis +70 °C
- Materialien: Gehäuse Messing vernickelt; Messfläche wärmebeständiges ABS; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: Gleichstrom Dreileiter
- Schutzart: IP67
- Anschluss: Vergossenes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: Normally open
- Montage: Nicht bündig (nicht einbaufähig)
- Stromaufnahme: <35 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: Innerhalb ±15% der Nennspannung, Messdistanzänderung <±1%
- Laststrom: <200 mA
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s in X, Y, Z Richtungen, 3-mal
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm X, Y, Z 2 h
- Gewicht: ca. 93 g
Betriebsumgebung
- Betriebstemperatur: -25 ~ +70 °C
Eigenschaften / technische Daten
- Modell: CL18-RN8DN1
- Serie: CL18
- Schaltabstand: 8 mm
- Abmessung: M18 (zylindrisch)
- Prinzip: Induktiv
- Ausgang: NPN normally open (NO)
- Versorgung: DC 12–24 V, Dreileiter
- Kabel: Vergossen, 2 m, PVC
- Schutzart: IP67
- Ansprechzeit / Frequenz: 1 ms / 500 Hz
- Stromaufnahme: <35 mA; Laststrom: <200 mA
- Anzeige: Rot
- Schutz: Kurzschluss- und Überspannungsschutz
- Betriebstemperatur: -25 ~ +70 °C; Drift ±10% (Ref. +23 °C)
- Materialien: Gehäuse Messing vernickelt; Messfläche wärmebeständiges ABS
- Standardziel: Eisen 24×24×1 mm; Hysterese <10%
- Gewicht: ≈93 g
