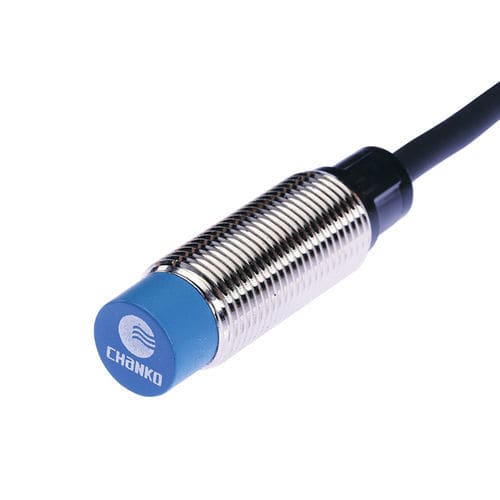

Induktiver Näherungssensor CL12-RN4DN1zylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- nichtbündig
- Material
- Kunststoff, Messing, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- kontaktlos, 3-Kabel
- Messbereich
0,4 cm
(0,16 in)- Prozesstemperatur
Max: 70 °C
(158 °F)Min: -25 °C
(-13 °F)
Beschreibung
Produktname
Haupteigenschaften
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör
Empfohlene Anwendungen
Dokumentation
Technische Daten
- Hersteller: 长江传感
- Modell: CL12-RN4DN1
- Serie: CL12 Näherungssensoren
Haupteigenschaften
- Typ: Standard
- Schaltabstand: 4 mm
- Gehäuse: zylindrisch (M12)
- Messprinzip: induktiv
- Ausgang: NPN NO
- Kabellänge: 2 m
- Messrichtung: Stirnfläche
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Zielobjekte: Metallische Objekte
- Hysterese: ≤10 % des Schaltabstands
- Standardziel: Fe 12×12×1 mm
- Temperaturdrift: ±10 % des Schaltabstands zwischen -25 und +70 °C (Bezugswert +23 °C)
- Materialien: Gehäuse vernickeltes Messing; Messfläche wärmebeständiges ABS; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgung: DC Dreileiter
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltausgang
- Betriebsart: normalerweise offen
- Montage: nicht versenkt
- Stromaufnahme: ≤35 mA
- Anzeige: rote Ausgangs-LED
- Schutzschaltung: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: Schaltabstandsänderung ≤±1 % bei ±15 % Versorgungsschwankung
- Laststrom: ≤200 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², X/Y/Z 3 Zyklen
- Prüfspannung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z 2 h
- Gewicht: ca. 52 g
Betriebsumgebung
- Umgebungstemperatur: -25 bis +70 °C
Zubehör
- Montagemuttern ×2
- Zahnscheibe ×1
- Prüfbescheinigung
Empfohlene Anwendungen
- 3C Elektronik
- Automatisierte Parksysteme
- Logistik und Lagerhaltung
Dokumentation
- Gebrauchsanleitung (PDF)
Technische Daten
- Typ: Standard
- Schaltabstand: 4 mm
- Gewinde: M12
- Ausgang: NPN NO
- Versorgung: DC 12–24 V
- Schutz: IP67
- Kabellänge: 2 m
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Montage: nicht versenkt
- Stromaufnahme: <35 mA
- Laststrom: <200 mA
- Gewicht: ca. 52 g
- Materialien: vernickeltes Messinggehäuse, wärmebeständige ABS-Front, PVC-Kabel
- Temperaturbereich: -25 bis +70 °C
