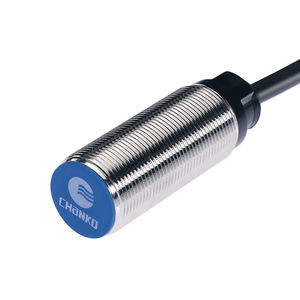

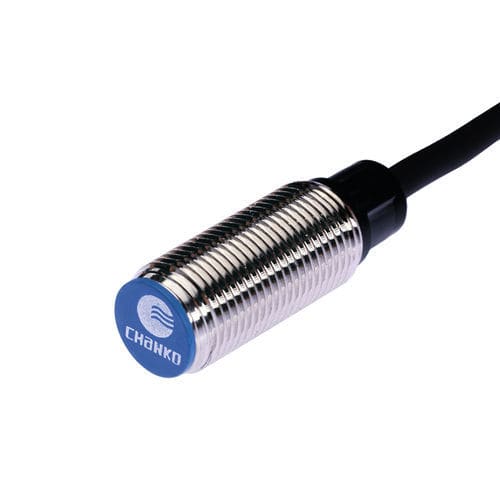

Induktiver Näherungssensor CL12-RF2DN1zylinderförmigM12NPN
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel
- Messbereich
0,2 cm
(0,08 in)- Prozesstemperatur
Min: -25 °C
(-13 °F)Max: 70 °C
(158 °F)
Beschreibung
Produktübersicht
Mechanische / elektrische Daten
Umgebungsbedingungen
Dokumentation & Zubehör
Technische Zusammenfassung
- Modell: CL12-RF2DN1
- Serie: CL12
- Produkttyp: Standard induktiver Näherungssensor
- Schaltabstand: 2 mm
- Gehäuseform: M12 zylindrisch
- Messprinzip: Induktiv
- Ausgang: NPN NO (öffner)
- Kabellänge: 2 m (vergossenes Kabel)
- Erfassungsfläche: Vorderseite
- Ansprechfrequenz: 600 Hz
- Ansprechzeit: 800 μs
- Erfassbare Objekte: Metallische Objekte (Normziel: Fe 12×12×1 mm)
- Hysterese: <10 % des Schaltabstands
- Temperaturdrift: ±10 % im Bereich -25 bis +70 °C (Referenz +23 °C)
- Materialien: Gehäuse Messing vernickelt; Front ABS wärmebeständig; Kabel PVC
- Marke: 长江传感
Mechanische / elektrische Daten
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: DC Dreidraht
- Schutzart: IP67
- Anschluss: Vergossenes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: Öffner
- Montageart: Einbaumontage (flush)
- Stromaufnahme: ≤35 mA
- Anzeige: Rote Ausgangs-LED
- Schutzschaltung: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: ±1 % Schaltabstandsänderung bei ±15 % Versorgungsschwankung
- Belastungsstrom: ≤200 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3-mal in X/Y/Z
- Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h X/Y/Z
- Gewicht: ca. 54 g
Umgebungsbedingungen
- Betriebstemperatur: -25 bis +70 °C
Dokumentation & Zubehör
- Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
- 3D-Modell (STP) und Handbuch (PDF) zum Download verfügbar
Technische Zusammenfassung
- Modell: CL12-RF2DN1
- Schaltabstand: 2 mm
- Gehäuse: M12 zylindrisch, Einbaumontage
- Ausgang: NPN NO, DC Dreidraht, Belastung ≤200 mA
- Versorgung: DC 12–24 V (±15 % → Schaltabstand ±1 %)
- Schutzart: IP67
- Frequenz / Ansprechzeit: 600 Hz / 800 μs
- Kabel: 2 m vergossen
- Materialien: Messing vernickelt, ABS Front, PVC Kabel
