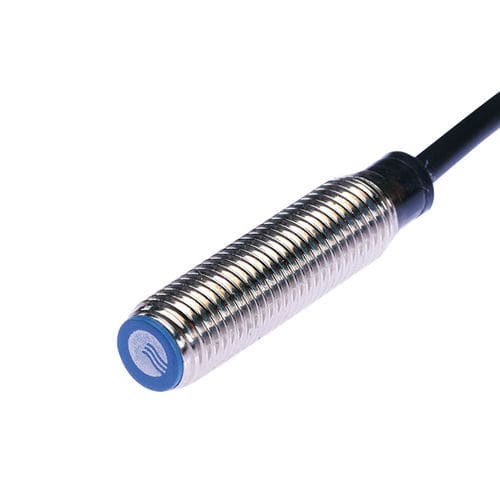

Induktiver Näherungssensor CL08-RF1.5DN1
zylinderförmigM8mit Schaltfunktion

Induktiver Näherungssensor - CL08-RF1.5DN1 - CHANKO SENSOR - zylinderförmig / M8 / mit Schaltfunktion
Induktiver Näherungssensor - CL08-RF1.5DN1 - CHANKO SENSOR - zylinderförmig / M8 / mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M8
Ausgangssignal
mit Schaltfunktion, NPN
Installierung
bündig
Material
Kunststoff, Messing
Schutzart
IP67
Weitere Eigenschaften
3-Kabel
Messbereich

0,15 cm
(0,06 in)

Prozesstemperatur

Max: 70 °C
(158 °F)

Min: -25 °C
(-13 °F)

Beschreibung

Produktübersicht
  • Serie: CL08 induktive Näherungssensoren
  • Modell: CL08-RF1.5DN1
  • Typ: Standard
  • Schaltabstand: 1,5 mm
  • Gehäuse: zylindrisch, M8
  • Messprinzip: induktiv
  • Ausgang: NPN NO (normally open)
  • Kabellänge: 2 m


Hauptmerkmale
  • Schaltabstand 1,5 mm für zuverlässige Metallerkennung
  • Kompaktes M8-Gehäuse für bündigen Einbau
  • NPN NO-Ausgang, dreipolige DC-Verbindung
  • Schaltfrequenz 1000 Hz; Ansprechzeit 500 µs
  • Schutzart IP67 gegen Staub und zeitweiliges Eindringen von Wasser
  • Integrierter Kurzschluss- und Überspannungsschutz


Technische Daten
  • Produkttyp: Standard
  • Schaltabstand: 1,5 mm
  • Gehäusegröße: M8 (zylindrisch)
  • Messprinzip: induktiv
  • Kabellänge: 2 m (geformtes Kabel)
  • Erfassungsrichtung: frontal
  • Zielmaterial: Metall (Standard-Prüfkörper: Eisen 8×8×1 mm)
  • Hysterese: <10 % des Schaltabstands
  • Temperaturdrift: ±10 % im Bereich -25 bis +70 °C bezogen auf +23 °C
  • Materialien: Gehäuse Messing vernickelt; Messfläche wärmebeständiges ABS; Kabel PVC


Mechanische / elektrische Parameter
  • Ausgangsart: NPN NO
  • Versorgungsspannung: DC 12–24 V
  • Versorgungsart: DC Dreileiter
  • Schutzart: IP67
  • Anschluss: geformtes Kabel
  • Signaltyp: Schaltsignal
  • Betriebsart: normalerweise offen
  • Montage: bündiger Einbau
  • Stromaufnahme: <35 mA
  • Anzeige: rote Ausgangs-LED
  • Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
  • Spannungseinfluss: <±1 % Veränderung des Schaltabstands bei ±15 % Versorgungsspannung
  • Laststrom: <200 mA
  • Isolationswiderstand: >50 MΩ (DC 500 V)
  • Stoßfestigkeit: 500 m/s², 3x in X, Y, Z
  • Prüfung der Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen stromführenden Teilen und Gehäuse
  • Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h in X, Y, Z
  • Gewicht: ca. 32 g


Betriebsumgebung
  • Betriebstemperatur: -25 bis +70 °C


Zubehör & Dokumentation
  • Beigefügtes Zubehör: 2 Muttern, 1 Sicherungszahn-Unterlegscheibe, Prüfzeugnis
  • Verfügbare Unterlagen (Beispiele, ohne Links): 3D-Modell (.stp), Bedienungsanleitung (PDF)


Eigenschaften / technische Zusammenfassung
  • Zielobjekt: Metallgegenstände (Prüfkörper: Eisen 8×8×1 mm)
  • IP67 geeignet für industrielle Umgebungen mit Schutzanforderungen
  • Bündiger Einbau; Gehäuse Messing vernickelt; Messfläche ABS wärmebeständig
  • Integrierte Schutzschaltungen für erhöhte Zuverlässigkeit
  • 2 m geformtes Kabel für Direktanschluss

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von CHANKO SENSOR anzeigen
Mehr Informationen auf der Website von CHANKO SENSOR

Weitere Produkte von CHANKO SENSOR

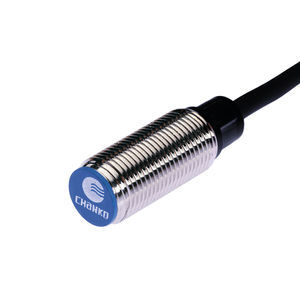

CL Series Cylindrical Inductive proximity sensor
