Differenzstromüberwachungsmodul RCMB104 chipset D0569

Ladestationfür Elektrofahrzeug-Ladegerätesmart

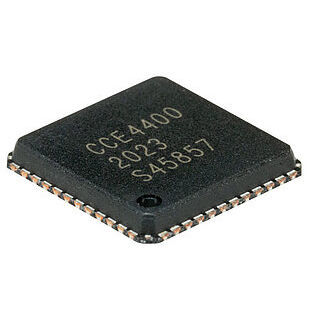

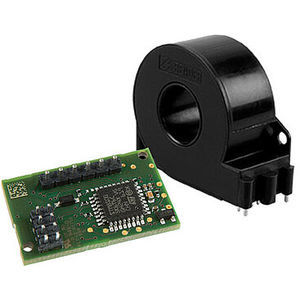

Das RCMB104 Chipset D0569 für die allstromsensitive Differenzstrom-Überwachung wird in Kombination mit einem Messstromwandler und einem installationsseitigen RCD Typ A zur Fehlerstromüberwachung von AC-Ladesystemen für Elektrofahrzeuge eingesetzt, in denen Gleich- oder Wechselfehlerströme auftreten können. Das Chipset ist, je nach Variante, zur Integration in eine Ladeeinrichtung (Mode 2, IC-CPD) nach IEC 62752 oder UL 2231-2 (CCID5 oder CCID20) geeignet. Mit unseren Komponenten zum Messen von Fehlerströmen erhalten Sie eine hochmoderne Lösung für die zuverlässige Messung in verschiedenen Anwendungen. Die Kombination aus dem leistungsstarken CCE4400 Sensor, dem intelligenten Mikrocontroller und der flexiblen Firmware macht dieses System zu einer herausragenden Wahl für Ihre IC-CPD-Anforderungen. Vertrauen Sie auf Bender für Präzision, Konformität und Sicherheit in Ihrer Elektroinstallation. Die Herzstücke dieser fortschrittlichen Lösung sind das Bender ASIC CCE4400 und ein leistungsstarker Mikrocontroller mit der Firmware D0569. Merkmale Vier Ausgänge (Switch1, Switch2, Error, PWM) Messbereich ±300 mA Differenzstromauflösung 0,2 mA Patentierte Messtechnik (Patente: EP 2 571 128 / US 9,397,494 / ZL 201210157968.6 / CN 103001175, EP 2 813 856) Laststrom bis 32 A RMS (einphasig) bzw. 3 x 32 A RMS (dreiphasig) (geräteabhängig) Fehlerausgang (Integrierte Selbstüberwachung und Testfunktionen) Hohe Unempfindlichkeit gegenüber externen Störgrößen Verfügbare Varianten für Applikation gemäß IEC 62752 und UL 2231-2
