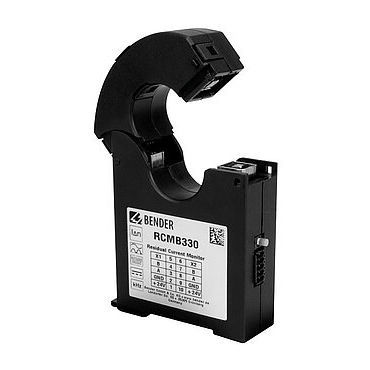

Differenzstromüberwachungsmodul LINETRAXX® RCMB330

RS-485Modbus

Allstromsensitives Differenzstrom-Überwachungsmodul mit integriertem teilbaren Messstromwandler Die Differenzstrom-Überwachungsmodule RCMB330 sind zur Messung von Gleich- und Wechselfehlerströmen in geerdeten Systemen (TN- und TT-Systemen) vorgesehen. Die Module sind dabei in der Lage, Differenzströme IΔ = 10…500 mA in einem Frequenzbereich von DC…100 kHz zu messen. Durch zwei getrennt einstellbare Ansprechwerte kann zwischen Vorwarnung und Hauptalarm unterschieden werden. Die Module verfügen über eine RS-485-Schnittstelle mit Modbus RTU, über die Mess- und Alarmwerte übertragen werden. Über diese Schnittstelle ist außerdem eine Parametrierung möglich. Merkmale Permanente Differenzstromüberwachung im Sinne der DGUV Vorschrift 3 Einfache Installation auf Hutschiene oder Schraubbefestigung RS-485-Schnittstelle mit Modbus RTU (Messwerte auslesen/Parametrierung) Frequenzbereich DC…100 kHz Mehrfarb-LED für Betrieb und Zustandsmeldungen Digital einstellbare Filter für die allstromsensitive Messwerterfassung (Tiefpässe, Typ B nach IEC 60755, Typ B+ nach VDE 0664-400)
