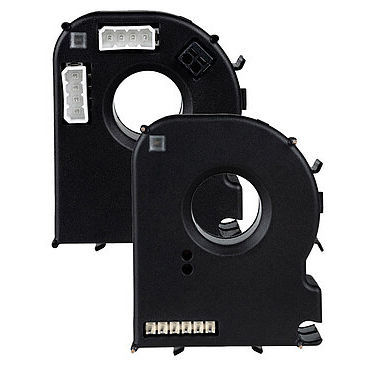

Differenzstromüberwachungsmodul RCMB130

FehlerkompaktRS-485

Das allstromsensitive Differenzstrom-Überwachungsmodul überwacht elektrisch geerdete Stromversorgungen bis 300 V und angeschlossene Verbraucher bis zu Nennströmen von 32 A auf Ableit- und Fehlerströme. Das Modul ist für den Einbau in Verteilungseinrichtungen wie PDUs (Power Distribution Units), Abgangskästen oder Mehrfachsteckdosen konzipiert und wird mit DC 12…24 V versorgt. Das RCMB131-01 ist für den Einbau in PDUs und Abgangskästen konzipiert. Das Modul kann über eine RS-485 Schnittstelle via Modbus RTU mit einem Master kommunizieren. Das RCMB131-02 ist für den Einbau in PDUs und Abgangskästen konzipiert. Das Modul gibt über einen PWM-Ausgang den RMS-Wert des Differenzstroms aus, der von einer übergeordneten Schaltung ausgelesen und ausgewertet wird. Das RCMB132-01 ist für den Einbau in PDUs und Abgangskästen konzipiert. Das Modul kann über eine RS-485 Schnittstelle via Modbus RTU mit einem Master kommunizieren. Es besteht die Möglichkeit, mehrere Geräte in einer Daisy Chain zu verbinden. Dazu stellt das RCMB132-01 zwei identische Anschlussstecker für RS-485 (inkl. Spannungsversorgung) zur Verfügung. Die Produkte der Serie RCMB13x werden in Sammelverpackungen ausgeliefert und sind vorkonfiguriert. Dadurch sind sie insbesondere für die serienmäßige Integration in Stromverteilungssysteme, Maschinen o. ä. durch die jeweiligen Hersteller (OEMs) geeignet. Merkmale Allstromsensitive Ableit- und Fehlerstromüberwachung zur vorbeugenden Instandhaltung Geeignet zur Leiterplattenmontage (nur RCMB131-x)
