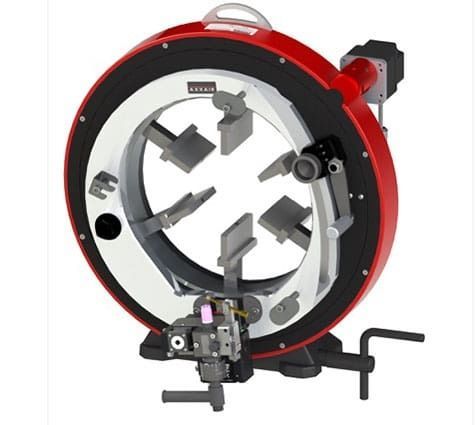

WIG-Orbitalschweißmaschine SX322 AVC / OSC

automatischfür große Durchmesserfür Rohre

Produktübersicht
Die SX322 AVC / OSC ist eine Orbitalschweißmaschine für die Vorfertigung großer Rohrdurchmesser, bei der Wiederholgenauigkeit und Schweißnahtintegrität entscheidend sind. Arc Voltage Control (AVC) und Oszillation (OSC) sorgen für stabile Lichtbogenbedingungen, präzise Elektrodenpositionierung und gleichmäßige Mehrlagenschweißnähte. Das Gerät ist mit SAXX-Stromquellen kompatibel und lässt sich schnell für Orbitalschneiden oder Anfasen umrüsten.

Hauptdaten

• Rohr-Ø Bereich: 141–328 mm (5,563–12,750 in)
• Geeignete Wandstärke: bis 12,7 mm (0,5 in)
• Kühlung: Wassergekühlt
• Funktionen: Orbitales WIG-Schweißen mit AVC / OSC; schneller Umbau für Schneiden und Anfasen
• Motorischer axialer Hub: ±10 mm (0,39 in)
• Elektrodendurchmesser: 1,6 mm oder 2,4 mm (1/16" oder 3/32")

Produktvorteile

• Konstante Lichtbogensteuerung durch AVC zur automatischen Verwaltung des Elektroden–Rohr-Abstands
• Gesteuerte OSC für gleichmäßige Mehrlagennahtprofile
• Konzentrisches Spannsystem zur Minimierung von Verformungen und Sicherstellung der Ausrichtung
• Edelstahl-Klemmbacken zum Schutz der Innenflächen
• Automatische Orbitrotation für gleichmäßige Eindringtiefe über den Umfang
• Ein Gerät für Schweißen, Schneiden und Anfasen mit schnellem Umrüsten
• Kompatibel mit gängigen Stählen und Sonderlegierungen

Was ist AVC/OSC?
Motorisierte Arc Voltage Control (AVC)
AVC hält den Elektroden‑zu‑Rohr‑Abstand konstant, indem die Lichtbogenspannung während des Schweißens automatisch angepasst wird. Das ist bei mehrlagigen orbitalschweißprozessen wichtig, um Berührung mit dem Schmelzbad zu vermeiden und reproduzierbare Ergebnisse zu erzielen.

Typische Anwendungen

• Wenn keine mechanische Messung des Außendurchmessers gewünscht ist: AVC benötigt keinen mechanischen Kontakt und bietet präziseres, reaktiveres Tracking als mechanische Führungen.
• Beim Schweißen mit Zusatzdraht und variierendem Auftragsmoment: AVC verhindert, dass die Brennerkappe das Schmelzbad berührt.

Orbitales WIG-Schweißen mit AVC + OSC + Draht
Der mechanisierte Mehrlagenprozess kombiniert AVC, Fackel‑Oszillation und Drahtzuführung, um abgeschrägte Fugen auf dickwandigen Rohren (Root, Fill, Cap) zu füllen und dabei eine gleichmäßige Durchmischung und Auftragsdichte zu gewährleisten.

Technische Spezifikationen

• Beschreibung: SX322 AVC / OSC System
• Teilenummer: SX322-NAOF
• Durchmesserbereich: 141–328 mm (5,563–12,750 in)
• 100% Einschaltdauer: 200 A
• Elektrodendurchmesser: 1,6 oder 2,4 mm (1/16" oder 3/32")
• Kühlung: Wassergekühlt
• Max. Betriebstemperatur: 40 °C (104 °F)
• Max. Schallabstrahlung: < 70 dB
• Gewicht Einheit: 74 kg (163 lb)
