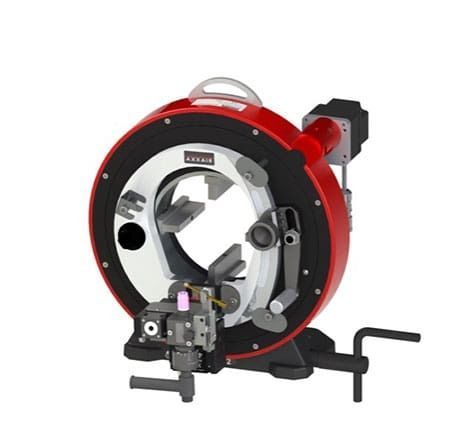

WIG-Orbitalschweißmaschine SX172 AVC / OSC

automatischfür Rohrefür Stahl

Produktübersicht
Das SX172 AVC/OSC Orbitalschweißsystem für die Vorfertigung ist für gleichbleibende, hochwertige Rohrmontagen in kontrollierten Werkstattumgebungen ausgelegt. AVC und OSC sorgen für präzise Lichtbogenregelung und motorisierte Elektrodenbewegung, ideal für dickwandige Rohre und Mehrlagenschweißungen. Als Teil der SX‑Reihe, betrieben mit SAXX, unterstützt die SX172 den flexiblen Workflow „1 Maschine, 3 Anwendungen“ und ermöglicht schnellen Wechsel zwischen Schweißen, Schneiden und Anfasen bei geringem Rüstaufwand.

Kernangaben
ROHR‑AUSSENDURCHMESSER: 0,625″–6,625″ (16–173 mm)
KÜHLSYSTEM: Wassergekühlt
FUNKTIONEN: Orbital‑WIG‑Schweißen mit AVC / OSC

Produktvorteile

• Orbitalschweißen mit AVC/OSC für präzise Lichtbogensteuerung und konstante Schweißnahtqualität
• Lichtbogenspannungsregelung (AVC) hält während des Schweißens automatisch konstanten Elektroden‑Rohr‑Abstand
• Oszillationssystem (OSC) ermöglicht kontrolliertes Mehrlagenschweißen und gleichmäßige Nahtprofile
• Geeignet für dickwandige Rohre bis 12,7 mm (0,5″) für anspruchsvolle Industrieanwendungen
• Motorisierte axiale Schwenkbewegung ±10 mm (0,39″) für genaue Elektrodenpositionierung
• Konzentrisches Spannsystem minimiert Rohrverformung und gewährleistet präzise Ausrichtung
• Automatische Orbitaldrehung sorgt für gleichmäßige Eindringtiefe rund um den Rohrumfang
• Klemmbacken aus Edelstahl verhindern Kontamination und schützen Innenflächen
• Kompatibel mit allen Stählen und Sonderlegierungen, einschließlich Edelstahl und hochreinen Werkstoffen
• Angetrieben von SAXX für zuverlässige, automatisierte Vorfertigungsprozesse
• 1 Maschine – 3 Anwendungen: Schweißen, Schneiden und Anfasen mit schnellem Umrüsten über zwei Einstellschrauben
• Für Werkstattvorfertigung konzipiert zur Reduzierung von Arbeiten vor Ort und Nacharbeit

Technische Daten (Tabelle)
BESCHREIBUNG: SX172 AVC / OSC System
Artikelnummer: SX172-NAOF
Durchmesserbereich: 0,625 – 6,625″ / 16 – 173 mm
100% Einschaltdauer: 200 A
Elektrodendurchmesser: 1/16″ oder 3/32″ / 1,6 oder 2,4 mm
Kühlsystem: Ja (wassergekühlt)
Max. Betriebstemperatur: 40 °C / 104 °F
Max. Schallabstrahlung: < 70 dB
Stückgewicht: 53 kg / 117 lbs

Charakteristiken / Spezifikationen

• Modell: SX172 AVC / OSC
• Artikelnummer: SX172-NAOF
• Rohr‑Außendurchmesser: 0,625″–6,625″ (16–173 mm)
• 100% Einschaltdauer Strom: 200 A
• Elektrodendurchmesser: 1,6 mm (1/16″) oder 2,4 mm (3/32″)
• Kühlung: Wassergekühlt
• Max. Betriebstemperatur: 40 °C (104 °F)
• Schallabstrahlung: < 70 dB
• Gewicht: 53 kg (117 lbs)
• Motorisierte Oszillation (OSC): axiales Schwenken ±10 mm
• Konzentrisches Spannsystem und Edelstahl‑Backen zur Vermeidung von Verformung und Kontamination
• Materialkompatibilität: Stähle, Edelstähle und Sonderlegierungen
• Unterstützt Mehrlagenschweißen mit Zufuhrdraht und AVC für konstante Lichtbogenhöhe
