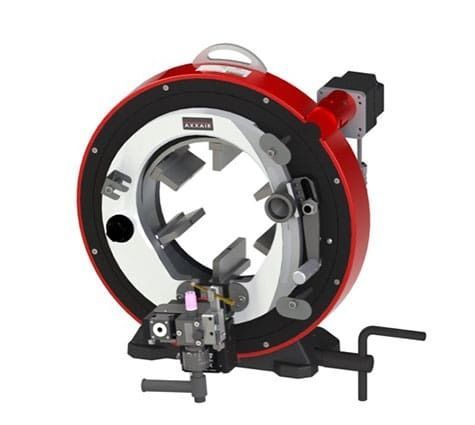

WIG-Orbitalschweißmaschine SX222 AVC / OSC

automatischfür Rohrefür Edelstahl

Kurzbeschreibung
Die SX‑222 AVC/OSC ist eine Orbitalschweißmaschine (TIG) für die Vorfertigung, entwickelt für Rohre mittleren Durchmessers, bei denen Schweißgenauigkeit und Wiederholbarkeit entscheidend sind. Ausgestattet mit Lichtbogenspannungsregelung (AVC) und Oszillation (OSC) gewährleistet sie einen stabilen Lichtbogen, präzise Elektrodenpositionierung und gleichmäßige Mehrlagenschweißnähte, auch bei anspruchsvollen Wandstärken.

Produktdaten
DURCHMESSERBEREICH: 55–228 mm (2.375–8.625")
KÜHLSYSTEM: Wassergekühlt
FUNKTIONEN: Orbitales WIG‑Schweißen mit AVC / OSC

Beschreibung
Angetrieben von SAXX‑Schweißstromquellen (SAXX‑210 AVC/OSC oder SAXX‑300 AVC/OSC) bietet das SX‑222 eine vollständige orbitale WIG‑Lösung für die Werkstattvorfertigung. Das modulare Design ermöglicht schnellen Umbau auf Orbitschneiden oder Anfasen und bietet Flexibilität in industriellen Produktionsumgebungen.

Produktvorteile

• Orbitales WIG‑Schweißen mit AVC / OSC für präzise Lichtbogensteuerung und reproduzierbare Schweißqualität
• AVC (Arc Voltage Control) hält automatisch den konstanten Abstand zwischen Elektrode und Rohr während des Schweißens
• OSC (Oszillation) ermöglicht kontrolliertes Mehrlagenschweißen und gleichmäßige Nahtprofile
• Geeignet für dickwandige Rohre bis 12,7 mm (0,5") für anspruchsvolle industrielle Anwendungen
• Motorisierte axiale Schwenkbewegung ±10 mm (0,39") zur präzisen Elektrodenpositionierung
• Konzentrisches Spannsystem zur Minimierung von Rohrverformungen und exakter Ausrichtung
• Automatische Rotation für gleichmäßige Eindringtiefe rund um den Umfang
• Edelstahl‑Klemmbacken zum Schutz der Innenflächen und Vermeidung von Kontamination
• Kompatibel mit Stählen und Sonderlegierungen, einschließlich Edelstahl und hochreinen Werkstoffen
• Angetrieben von SAXX‑Stromquellen für zuverlässiges automatisiertes Schweißen
• 1 Maschine – 3 Anwendungen: Schweißen, Schneiden und Anfasen mit schnellem Umrüsten
• Für Werkstattvorfertigung entwickelt, um Montagezeit und Nacharbeiten vor Ort zu reduzieren

Was ist AVC/OSC?
Motorisierte Lichtbogenspannungsregelung: AVC
AVC überwacht und passt den Abstand zwischen Elektrode und Rohr durch Regelung der Lichtbogenspannung an. Es hält die Lichtbogenhöhe automatisch konstant, was besonders bei mehrlagigen Orbitalschweißverfahren wichtig ist, um ein Berühren der Düse mit dem Schweißbad zu verhindern.

Zwei typische Anwendungen

• Wenn keine mechanische Messung des Außendurchmessers gewünscht ist: AVC arbeitet berührungslos und der Sensor ist präziser und reaktiver als mechanische Nachführung.
• Beim Schweißen mit Zusatzdraht und variabler Ablagerung unter der Elektrode: AVC stellt sicher, dass die Elektrode das Schweißbad nicht berührt, indem es die korrekte Lichtbogenhöhe hält.

Anwendungen (AVC + OSC + Draht)
Mechanisiertes Mehrlagenschweißen kombiniert AVC, Oszillation der Düse und Drahtzufuhr, um geschlitzte bzw. angefasste Verbindungen an dickwandigen Rohren zu füllen. Das System unterstützt Wurzel-, Füll‑ und Deckpassagen mit kontrollierter Oszillation für effiziente Drahtablage und gleichmäßige Verschmelzung beider Seiten der Naht.

Ressourcen
Produktbroschüre und Bedienungsanleitung verfügbar für Installation, Betrieb und Wartung (siehe Produktseite).

Technische Daten

• BEZEICHNUNG: SX222 AVC / OSC System
• Artikelnummer: SX222-NAOF
• Modell: SX222
• Rohr‑Außendurchmesser: 55–228 mm (2.375–8.625")
• 100% Einschaltdauer: 200 A
• Elektrodendurchmesser: 1/16" oder 3/32" (1,6 oder 2,4 mm)
• Kühlung: Wassergekühlt
• Max. Betriebstemperatur: 40 °C / 104 °F
• Max. Schallabstrahlung: < 70 dB
• Gewicht: 61 kg / 134 lbs
• Axialer Elektrodenschwenk (OSC): ±10 mm (0,39")
• Geeignet für Wandstärken bis 12,7 mm (0,5")
• Konzentrische Spannvorrichtung und Edelstahl‑Klemmbacken
• Automatische Rotation
• Materialkompatibilität: Stähle und Sonderlegierungen
