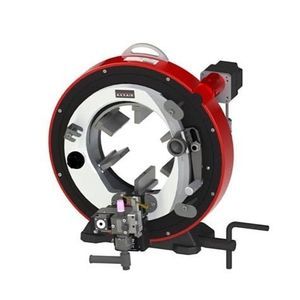

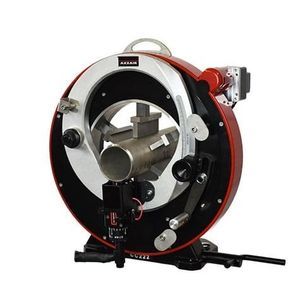

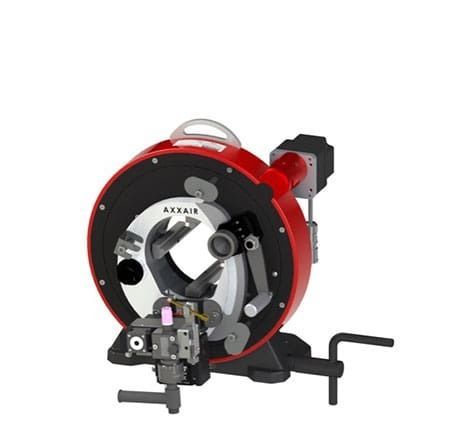

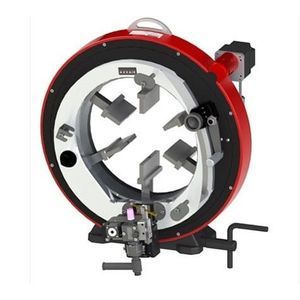

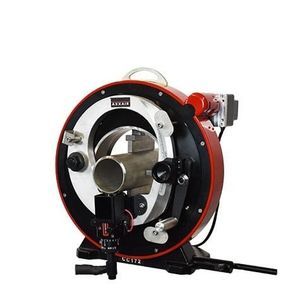

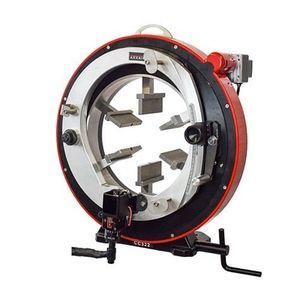

WIG-Orbitalschweißmaschine SX122 AVC / OSC

automatischfür Rohrefür Edelstahl

Übersicht
Das SX122 AVC / OSC ist eine Orbitalschweißmaschine (TIG) für die Vorfertigung, entwickelt für hochpräzise und reproduzierbare Schweißnähte an Rohrbaugruppen. Die Lichtbogenspannungsregelung (AVC) und die Oszillation (OSC) stabilisieren die Lichtbogenlänge und ermöglichen kontrollierte Mehrlagenschweißungen an Stählen und Sonderlegierungen. System für die Werkstattvorfertigung, kompatibel mit SAXX-210 AVC/OSC und SAXX-300 AVC/OSC, reduziert Arbeiten vor Ort und Montagefehler.

Schlüsselangaben

• BESCHREIBUNG: SX122 AVC / OSC System
• Artikelnummer: SX122-NAOF
• Rohr-Außendurchmesserbereich: 0,5″–4,5″ / 12–119 mm
• Kühlsystem: Wassergekühlt
• Funktionen: Orbital-WIG-Schweißen mit AVC / OSC

Produktvorteile

• Orbitalschweißen (TIG) mit AVC / OSC für präzise Lichtbogensteuerung und gleichbleibende Schweißqualität
• Lichtbogenspannungsregelung (AVC) hält automatisch konstanten Elektrode-Rohr-Abstand
• Oszillationssystem (OSC) ermöglicht kontrolliertes Mehrfachschweißen und gleichmäßige Nahtprofile
• Geeignet für dickwandige Rohre bis 12,7 mm (0,5″)
• Motorischer axialer Hub ±10 mm (0,39″) für präzise Elektrodenpositionierung
• Konzentrisches Spannsystem minimiert Verformung und sichert Ausrichtung
• Automatische Rotation für gleichmäßige Durchdringung über den Umfang
• Edelstahl-Klemmbacken schützen Innenflächen und vermeiden Kontamination
• Kompatibel mit Stählen und Sonderlegierungen, einschließlich Edelstahl
• Angetrieben von SAXX-Stromquellen (SAXX-210 AVC/OSC oder SAXX-300 AVC/OSC) für zuverlässige Vorfertigung
• Mehrzweck: Schweißen, Schneiden und Anfasen mit schnellem Umrüsten via zwei Einstellschrauben
• Für Werkstattvorfertigung ausgelegt, reduziert Vor-Ort-Arbeiten, Montagezeit und Nacharbeiten

Was ist AVC/OSC?
Motorisierte Lichtbogenspannungsregelung: AVC
AVC passt die Lichtbogenspannung automatisch an, um während des Schweißens einen konstanten Abstand zwischen Elektrode und Rohr zu halten. Dies ist bei mehrlagigen Orbitalschweißungen wichtig, um Lichtbogenhöhe zu erhalten und Kontakt mit dem Schmelzbad zu vermeiden.

Die zwei häufigsten Anwendungen:

• Wenn der Außendurchmesser nicht mechanisch gemessen werden soll: AVC bietet berührungslose Verfolgung, präziser und reaktionsschneller als mechanische Systeme.
• Beim Schweißen mit Zusatzdraht und variabler Auftragsrate unter der Elektrode: AVC verhindert Kontakt mit dem Schmelzbad.

Orbitales TIG mit AVC + OSC + Draht
Mechanisierte Mehrlagenschweißungen kombinieren AVC, Brenneroszillation und Drahtzuführung zum Füllen von angeschrägten Stößen bei dickwandigen Rohren. Typische Abläufe: Wurzel, eine oder mehrere Füllgänge und Decklage. Die Oszillation verbessert Drahtauftrags-Effizienz und gleichmäßige Durchmischung an beiden Seiten der Fuge.

Videos
Produktvideo demonstriert orbitales TIG-Mehrlagenschweißen mit dem AVC/OSC-System von AXXAIR.

Technische Daten

• Modell: SX122 AVC / OSC System
• Artikelnummer: SX122-NAOF
• Rohr-Ø Bereich: 0,5 – 4,5″ / 12 – 119 mm
• 100% Einschaltdauer: 200 A
• Elektrodendurchmesser: 1/16″ oder 3/32″ (1,6 oder 2,4 mm)
• Kühlung: Wasser
• Max. Betriebstemperatur: 40 °C / 104 °F
• Max. Schallabstrahlung: < 70 dB
• Stückgewicht: 46 kg / 101 lbs
• Motorischer axialer Hub (OSC): ±10 mm (0,39″)
• Konzentrisches Spannen, automatische Rotation, Klemmbacken aus Edelstahl
• Kompatibel mit Stählen und Sonderlegierungen
