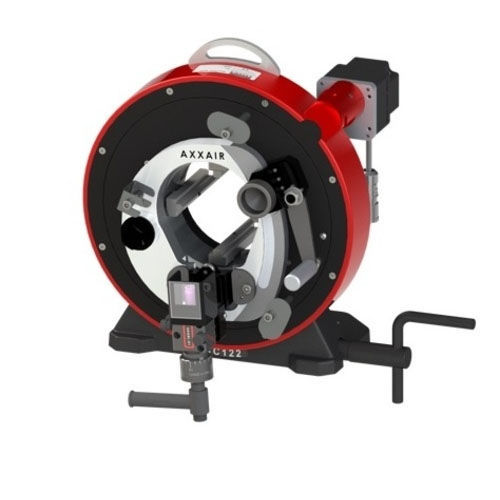

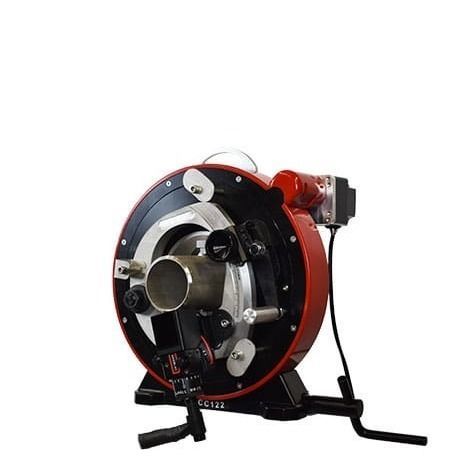

WIG-Orbitalschweißmaschine SX122 series

automatischfür Stahlfür Rohre

Kurzinfo
Die SX122 ist eine Orbitalschweißmaschine für die Werkstattvorfertigung von Rohrbaugruppen. Sie unterstützt das Schmelzschweißen und Schmelzschweißen mit Draht, ist für alle Stähle und Sonderlegierungen geeignet und kann per Umrüstsatz in eine Maschine zum Orbitalschneiden oder Anfasen umgerüstet werden. In Kombination mit SAXX-Stromquellen liefert sie reproduzierbare, kontrollierte Schweißnähte und reduziert Vor-Ort-Arbeiten sowie Montagefehler.

Produktmerkmale

• Orbital-WIG-Schweißen (Schmelz oder Schmelz + Draht) für konsistente, reproduzierbare Nähte
• Axiale Verstellung von Elektrode und Rohr für präzise Fugenanpassung (Positioniergenauigkeit Rohr ±5 mm / 0,2″)
• Mikrometrische Einstellung des Lichtbogenabstands ohne Spezialwerkzeug
• Mechanische Überwachung des Außendurchmessers zur Beibehaltung des Elektroden‑Rohr‑Abstands bei Ovalisierung
• Konzentrisches Spannsystem zur Minimierung von Rohrverformungen
• Automatische Orbitaldrehung für gleichmäßige Einbrandtiefe und konstante Ergebnisse
• Klemmbacken aus Edelstahl schützen Innenflächen und verhindern Kontamination
• Schneller Wechsel zwischen Schweißen, Schneiden und Anfasen mit nur zwei Einstellschrauben

Technische Tabelle
BESCHREIBUNG | SX122 Luftgekühlt | SX122 Wassergekühlt
Leistung | Luftgekühlt | Wassergekühlt
Artikelnummer | SX122-A | SX122-E
Verriegelungsbereich Rohre | 0,5 – 4,5″ / 12 – 119 mm | 0,5 – 4,5″ / 12 – 119 mm
100% Einschaltdauer | 100 A | 200 A
Elektrodendurchmesser | 1/16″ oder 3/32″ / 1,6 oder 2,4 mm | 1/16″ oder 3/32″ / 1,6 oder 2,4 mm
Kühlsystem | Nein | Ja
Max. Betriebstemperatur | 40 °C / 104 °F | 40 °C / 104 °F
Max. Schallabstrahlung | < 70 dB | < 70 dB
Stückgewicht | 45 kg / 99 lbs | 45 kg / 99 lbs

Produktvorteile

• Reproduzierbare, hochwertige Orbitalschweißnähte in der Werkstatt
• Präzise axiale Verstellung reduziert Nacharbeit
• Mikrometrische Lichtbogenabstandssteuerung ohne Vorrichtungen
• Beibehaltung des Elektroden‑Rohr‑Abstands durch mechanisches OD-Tracking
• Konzentrisches Spannsystem und Edelstahl-Klemmbacken minimieren Verformung und Kontamination
• Angetrieben durch SAXX-Stromquellen für stabile, automatisierte Leistung
• Vielseitig: Schweißen, Schneiden und Anfasen mit schneller Umrüstung
• Reduziert Vor-Ort-Schweißarbeiten und Montagefehler
• Geeignet für Lebensmittel-, Fluid- und Hochreinheitsanwendungen

Charakteristiken / Spezifikationen

• Modell: SX122 (Varianten: SX122-A luftgekühlt; SX122-E wassergekühlt)
• Rohr-Außendurchmesser / Verriegelungsbereich: 0,5–4,5″ / 12–119 mm
• Funktionen: Orbital-WIG-Schweißen (Schmelz oder Schmelz + Draht); umrüstbar auf Schneiden/Anfasen
• 100% Einschaltdauer: 100 A (luftgekühlt), 200 A (wassergekühlt)
• Elektrodendurchmesser: 1/16″ oder 3/32″ (1,6 oder 2,4 mm)
• Kühlung: Luft (SX122-A) oder Wasser (SX122-E)
• Max. Betriebstemperatur: 40 °C / 104 °F
• Max. Schallabstrahlung: < 70 dB
• Gewicht: 45 kg / 99 lbs
• Konzentrisches Spannsystem; Klemmbacken aus Edelstahl; axiale Elektrodenverstellung; mikrometrische Lichtbogensteuerung
