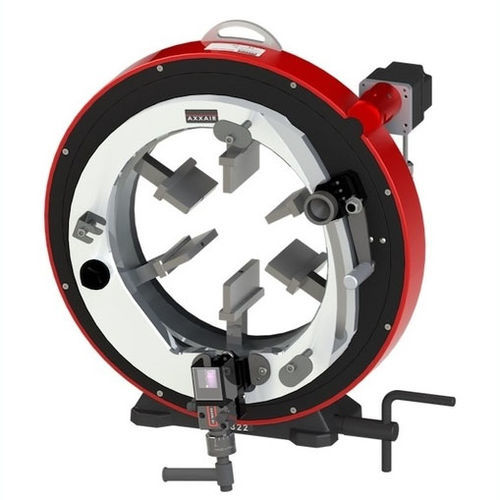

WIG-Orbitalschweißmaschine SX322 series

automatischfür Rohreeingebaut

Produktübersicht
Die SX322 ist eine Orbitalschweißmaschine für die Vorfertigung, ausgelegt für die Herstellung von Rohren mit großem Durchmesser, bei denen reproduzierbare Fugengeometrien und kontrolliertes Schweißprofil erforderlich sind. Sie führt Orbital-WIG-Schweißungen im Schmelz- oder Schmelz+Draht-Verfahren an Baustählen, Edelstahl und Sonderlegierungen aus und wird von SAXX-Stromquellen betrieben. Die SX322 ist für die Werkstattvorfertigung optimiert und lässt sich schnell auf Orbitalschneiden oder Anfasen umrüsten, um den kompletten Rohrbearbeitungsprozess abzudecken.

Schlüsseldaten

• ROHR-AUSSENDURCHMESSER: 5,563″–12,750″ (141–328 mm)
• KÜHLUNG: Luftgekühlt (SX322-A) oder wassergekühlt (SX322-E)
• FUNKTIONEN: Orbital-WIG-Schweißen durch Schmelzschweißen oder Schmelz+Draht; umrüstbar für Schneiden und Anfasen

Produktvorteile

• Orbital-WIG-Schweißen (Schmelz oder Schmelz+Draht) für gleichbleibende, reproduzierbare Schweißnähte
• Axiale Verstellung von Elektrode und Rohr für präzise Nahtausrichtung
• Mikrometrische Einstellung des Lichtbogenabstands ohne Spezialwerkzeug für feine Steuerung
• Mechanische Überwachung des Außendurchmessers zur Kompensation von Ovalität und zur Erhaltung des konstanten Elektroden‑Rohr‑Abstands
• Konzentrisches Spannsystem mit Edelstahlbacken zur Minimierung von Verformungen und Kontamination
• Automatische Orbitaldrehung für gleichmäßige Eindringtiefe und einheitliches Schweißergebnis
• Mehrprozessfähigkeit (Schweißen, Schneiden, Anfasen) mit schnellem Umrüsten über zwei Einstellschrauben
• Kompatibel mit SAXX-Stromquellen für automatisierte Schweißzyklen
• Geeignet für Werkstattvorfertigung zur Reduzierung von Schweißzeit vor Ort und Installationsrisiken

Technische Daten (Reihen)
BESCHREIBUNG — SX322 Luftgekühlt — SX322 Wassergekühlt
Leistung — Luftgekühlt — Wassergekühlt
Artikelnummer — SX322-A — SX322-E
Sperrrohrbereich — 5,563 – 12,750" / 141 – 328 mm — 5,563 – 12,750" / 141 – 328 mm
100% Einschaltdauer — 100 A — 200 A
Elektrodendurchmesser — 1/16" oder 3/32" / 1,6 oder 2,4 mm — 1/16" oder 3/32" / 1,6 oder 2,4 mm
Kühlsystem (integriert) — Nein — Ja
Max. Betriebstemperatur — 40 °C / 104 °F — 40 °C / 104 °F
Max. Schallabstrahlung — < 70 dB — < 70 dB
Stückgewicht — 73 kg / 161 lbs — 73 kg / 161 lbs

Technische Spezifikationen

• Modell: SX322
• Rohr-Außendurchmesser: 5.563″–12.750″ (141–328 mm)
• Kühlungsoptionen: Luft (SX322-A) oder Wasser (SX322-E)
• Funktionen: Orbital‑WIG‑Schweißen (Schmelz oder Schmelz+Draht); umrüstbar für Schneiden und Anfasen
• Artikelnummern: SX322-A (Luft), SX322-E (Wasser)
• 100% Einschaltdauer: 100 A (Luft), 200 A (Wasser)
• Elektrodendurchmesser: 1/16" oder 3/32" (1,6 mm oder 2,4 mm)
• Max. Betriebstemperatur: 40 °C / 104 °F
• Schallabstrahlung: < 70 dB
• Gewicht: 73 kg
• Konzentrisches Spannsystem und Edelstahlbacken zur Minimierung von Verformung und Kontamination
• Mikrometrische Lichtbogeneinstellung und axiale Verstellung für ±5 mm Positionstoleranz
• Mechanische OD-Überwachung zur Aufrechterhaltung des Elektroden‑Rohr‑Abstands
