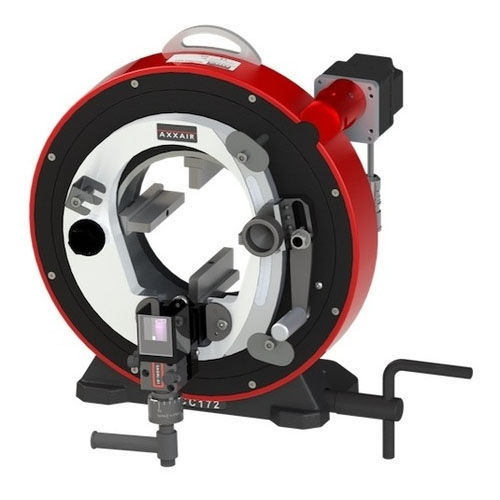

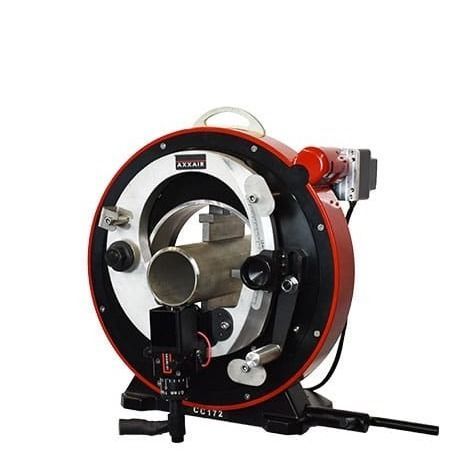

WIG-Orbitalschweißmaschine SX172 series

automatischfür Rohrefür Karbonstahl

Schlüsselangaben
ROHR-AUSSENDURCHMESSER: 0,625–6,625" / 16–173 mm
KÜHLSYSTEM: Luft- oder wassergekühlt
FUNKTIONEN: Orbital‑WIG‑Schweißen durch Schmelzschweißen oder Schmelzschweißen + Draht

Beschreibung
Das SX172 Vorfertigungs‑Orbitalschweißsystem wurde für die präzise und reproduzierbare Montage von Rohren vor der Montage vor Ort entwickelt. Durch den Einsatz von Orbital‑WIG‑Schweißen als Schmelzschweißen oder Schmelzschweißen mit Drahtzusatz liefert es gleichbleibende Schweißnähte auf Edelstahl, Kohlenstoffstahl und Sonderlegierungen. Angetrieben von SAXX‑Schweißstromquellen unterstützt die SX172 eine effiziente Werkstattvorfertigung und lässt sich schnell auf Orbital‑Schneiden oder Anfasen umrüsten, wodurch Platzbedarf und Produktionszeit reduziert werden.

Produktvorteile

• Orbital‑WIG‑Schweißen (Schmelzschweißen oder Schmelzschweißen + Draht) für reproduzierbare, konstante Schweißprofile
• Präzise axiale Verstellung von Elektrode und Rohr für exakte Fugen‑Ausrichtung
• Mikrometrische Einstellung des Lichtbogenabstands ohne Spezialwerkzeug für optimale Steuerung
• Mechanische Überwachung des Außendurchmessers zur Einhaltung des konstanten Elektrode‑Rohr‑Abstands und Kompensation der Ovalisierung
• Konzentrisches Spannsystem zur Minimierung der Rohrverformung beim Schweißen
• Automatische Orbitrotation für gleichmäßige Einbrandtiefe und konstante Schweißqualität
• Edelstahl‑Klemmbacken zur Vermeidung von Kontamination und zum Schutz der Innenflächen
• Geeignet für Edelstahl, Kohlenstoffstahl und Sonderlegierungen in verschiedenen Branchen
• Angetrieben von SAXX‑Schweißstromquellen für zuverlässigen, automatisierten Betrieb
• 1 Maschine – 3 Anwendungen: Schweißen, Schneiden und Anfasen mit schnellem Umrüsten via zwei Einstellschrauben
• Ideal für Werkstattvorfertigung zur Reduzierung der Vor‑Ort‑Schweißzeit und des Installationsrisikos

Technische Daten (Luftgekühlt vs Wassergekühlt)
BESCHREIBUNG: SX172 Luftgekühlt / SX172 Wassergekühlt
Leistung: Luftgekühlt / Wassergekühlt
Artikelnummer: SX172-A / SX172-E
Verriegelungsrohrbereich: 0.625 – 6.625" / 16 – 173 mm (beide Ausführungen)
100% Einschaltdauer: 100 A (Luft) / 200 A (Wasser)
Elektrodendurchmesser: 1/16" oder 3/32" / 1,6 oder 2,4 mm (beide Ausführungen)
Kühlsystem: Nein / Ja
Max. Betriebstemperatur: 40 °C / 104 °F
Max. Schallabstrahlung: < 70 dB
Stückgewicht: 52 kg / 115 lbs

Charakteristiken / Technische Spezifikationen

• Modell: SX172
• Rohr‑Außendurchmesser: 0.625–6.625" (16–173 mm)
• Funktionen: Orbital‑WIG‑Schweißen (Schmelzschweißen oder Schmelzschweißen + Draht)
• Ausführungen: SX172‑A (luftgekühlt), SX172‑E (wassergekühlt)
• 100% Einschaltdauer: 100 A (Luft), 200 A (Wasser)
• Elektrodendurchmesser: 1/16" oder 3/32" (1,6 oder 2,4 mm)
• Betriebstemperatur max.: 40 °C / 104 °F
• Max. Schallabstrahlung: < 70 dB
• Gewicht: 52 kg / 115 lbs
• Wesentliche Merkmale: axiale Elektrode/ Rohrverstellung, mikrometrische Lichtbogenabstandsregelung, mechanisches OD‑Tracking, konzentrisches Spannsystem, Edelstahllasten, automatische Orbitrotation, schnelle Umrüstung auf Schneiden/Anfasen, angetrieben von SAXX
