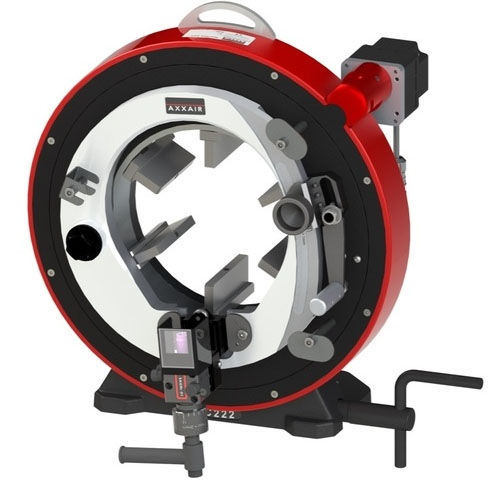

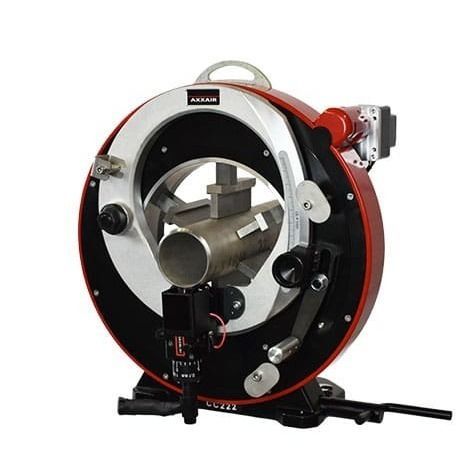

WIG-Orbitalschweißmaschine SX222 series

automatischfür Rohrefür Stahl

Übersicht
Das Orbitalschweißgerät SX222 für WIG-Schweißen ist für die Werkstattvorfertigung von Rohren mittleren Durchmessers konzipiert. Es unterstützt Schmelzschweißen und Schmelzschweißen mit Drahtzuführung und lässt sich mit Umrüstsätzen für Orbitalschneiden oder Anfasen umrüsten. Geeignet für verschiedene Stahlsorten und Sonderlegierungen; kompatibel mit SAXX-Schweißstromquellen.

Wesentliche Daten

• ROHR-AUSSENDURCHMESSER: 2.375–8.625" / 55–228 mm
• KÜHLSYSTEM: Luftgekühlt (SX222-A) oder wassergekühlt (SX222-E)
• FUNKTIONEN: Orbital-WIG-Schweißen durch Schmelzschweißen oder Schmelzschweißen + Draht

Produktdetails
Der SX222 ermöglicht kontrolliertes orbitales WIG-Schweißen mit präziser axialer Positionierung von Elektrode und Rohr, mikrometrischer Einstellung des Lichtbogenabstands und mechanischem Außendurchmesser-Tracking zur konstanten Einhaltung des Elektrodenabstands. Das konzentrische Spannsystem und die Spannbacken aus Edelstahl reduzieren Verformung und Kontamination. Schnelle Umrüstsätze erlauben Schneide- und Anfasarbeiten in der Werkstatt.

Produktvorteile

• Orbital-WIG-Schweißen durch Schmelz- oder Schmelzschweißen mit Draht für reproduzierbare Schweißqualität
• Präzise axiale Verstellung von Elektrode und Rohr zur exakten Ausrichtung
• Mikrometrische Einstellung des Lichtbogenabstands ohne Spezialwerkzeug
• Mechanisches OD-Tracking zur Kompensation von Rohrovalität und Einhaltung des Elektrodenabstands
• Konzentrisches Spannsystem zur Reduzierung der Rohrverformung
• Automatische Orbitrotation für gleichmäßige Einbrandtiefe und konstante Ergebnisse
• Spannbacken aus Edelstahl zum Schutz der Innenflächen und Vermeidung von Kontamination
• Geeignet für alle Stähle und Sonderlegierungen
• Angetrieben von SAXX-Schweißstromquellen für kontrollierte, automatisierte Schweißprozesse
• Eine Maschine, drei Anwendungen: Schweißen, Schneiden und Anfasen mit schneller Umrüstung
• Ideal für Werkstattvorfertigung zur Reduzierung von Vor-Ort-Schweißzeiten und Installationsrisiken

Technische Spezifikationen (Luftgekühlt vs Wassergekühlt)
DESCRIPTION | SX222 Air cooled | SX222 Water cooled
Power | Air cooled | Water cooled
Part No. | SX222-A | SX222-E
Locking tube range | 2.375 – 8.625" / 55 – 228 mm | 2.375 – 8.625" / 55 – 228 mm
100% duty cycle | 100 A | 200 A
Electrode diameter | 1/16" or 3/32" / 1.6 or 2.4 mm | 1/16" or 3/32" / 1.6 or 2.4 mm
Cooling system | No | Yes
Max operating temperature | 40 °C / 104 °F | 40 °C / 104 °F
Max acoustic radiation | < 70 dB | < 70 dB
Unit weight | 59 kg / 130 lbs | 59 kg / 130 lbs

Anwendungsgebiete
Werkstattvorfertigung von Rohren mittleren Durchmessers in Branchen, die hochreine Schweißnähte oder Korrosionsschutz benötigen; geeignet für Stähle und Sonderlegierungen sowie Prozesse, die von reproduzierbarem, automatisiertem Orbital-WIG-Schweißen profitieren.

Charakteristiken / Technische Spezifikationen

• Modellvarianten: SX222-A (Luftgekühlt), SX222-E (Wassergekühlt)
• Rohr-Außendurchmesser: 55 – 228 mm (2.375–8.625")
• Funktionen: Orbital-WIG-Schweißen durch Schmelzschweißen oder Schmelzschweißen + Draht; konvertierbar für Schneiden und Anfasen
• 100% Einschaltdauer: Luftgekühlt = 100 A, Wassergekühlt = 200 A
• Elektrodendurchmesser: 1/16" oder 3/32" (1,6 oder 2,4 mm)
• Kühlsystem: Luft oder Wasser (modellabhängig)
• Max. Betriebstemperatur: 40 °C / 104 °F
• Max. Schallabstrahlung: < 70 dB
• Stückgewicht: 59 kg / 130 lbs
