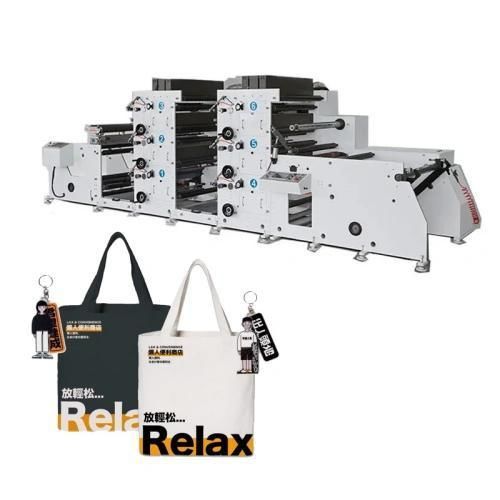

Inline-Flexodruckmaschine YG series

Zentraltrommelstack4-Farben

Overview
Die YG‑Serie von Flexodruckmaschinen ist für die Herstellung von Verpackungen und Etiketten auf Papier- und Folienmaterialien ausgelegt. Die Modelle bieten eine gute Balance aus Durchsatz und Materialvielfalt und eignen sich für Narrow‑Web‑Etiketten, flexible Verpackungen und Wellpappen‑Vor­druck. Entscheidende Kriterien sind Maschinentyp, Registergenauigkeit, Materialkompatibilität und reale Produktionsgeschwindigkeit.

Selection guidance
Wählen Sie Flexodruck für stabile, volumenstarke Aufträge, bei denen sich Plattenkosten über lange Läufe amortisieren. Für kurze Chargen oder variable Daten ist Digitaldruck oft geeigneter. Prüfen Sie erforderliche Registertoleranz, Substrat (Papier 30–300 g/m² vs. Folien) und benötigte Veredelungsmodule (Laminieren, Rotationsstanzung, Cold Foiling) bei der Wahl zwischen Stack, Inline oder CI.

Common machine types and differences

• Stack‑Flexo: Vertikale Stapelung der Druckeinheiten spart Platz und Investitionskosten. Geeignet für kleine Betriebe und Start‑ups. Mehrere Bahnführungen verringern die Registerpräzision (~±0,3 mm). Typische Geschwindigkeiten: 50–150 m/min.
• Unit‑Type (Inline) Flexo: Horizontale, modulare Einheiten ermöglichen einfache Integration von Laminier-, Rotationsstanz‑ und Cold‑Foil‑Modulen. Häufig für Narrow‑Web‑Etiketten und Klebebänder (Bahnbreiten < 600 mm).
• Central Impression (CI): Druckeinheiten um einen zentralen Eindruckszylinder angeordnet, wodurch das Substrat gestützt und Dehnung minimiert wird. Hohe Registergenauigkeit (praktisch bis ±0,05 mm) und hohe Geschwindigkeiten (200–600 m/min), ideal für Folien und flexible Verpackungen.

Parameters (YG-320, YG-420, YG-550, YG-650)

• Modelle: YG-320 / YG-420 / YG-550 / YG-650
• Max. Bahnbreite: 320 mm / 420 mm / 550 mm / 650 mm
• Max. Druckbreite: 310 mm / 410 mm / 520 mm / 650 mm
• Druckgeschwindigkeit: 10–60 m/min (typ. Narrow‑Web)
• Druckfarben: 1–8 Farben
• Auf-/Abroll‑Durchmesser: bis 600 mm
• Drucklänge (Wiederholung): 177,8–355,6 mm
• Präzision: ±0,15 mm
• Stromversorgung: 3P 380V ±10%, 50 Hz

Parameters (YG-850)

• Modell: YG-850
• Max. Papierbreite: 860 mm
• Max. Druckbreite: 850 mm
• Plattenrippenlänge: 181–450 mm
• Max. Auf-/Abroll‑Durchmesser: 1000 mm
• Registergenauigkeit: ±0,12 mm
• Getriebe‑Spezifikation: 1/8cp
• Max. Maschinengeschwindigkeit: 100 m/min
• Plattenstärke: 1,7 mm / 0,38 mm
• Geeignete Materialien: Papier 30–300 g/m² (angegeben), Folien je nach Konfiguration
• Bedienkonsole: vor der Druckeinheit (Chinesisch/Englisch)
• Druckluft: 100 PSI (0,6 MPa), sauber, trocken, ölfrei
• Bahnsystem‑Regelung: 10–100 KG, Genauigkeit ±0,5 kg
• Trocknung: IR Standard, UV optional; Ofentemperatur max. 80℃
• Strom: 380V ±10% 3PH 50Hz

Real-world applications

• Lebensmittel- & Getränkeverpackungen: Etiketten, Beutel, Papierbecher — häufig wasserbasierte Druckfarben für Lebensmittelsicherheit.
• Logistik und Karton‑Vor­druck: Hochgeschwindigkeitsdruck für Versandkartons und Kraftsäcke.
• Selbstklebende Etiketten: Inline‑Maschinen kombiniert mit Rotationsstanzern für Drucken und Stanzen in einem Durchgang.
• Vliesstoffe & Papierprodukte: Tragetaschen, Servietten, Becher (30–300 g/m²).

Technical specifications

• Serie: YG (YG-320/420/550/650/850)
• Bahnen-/Druckbreiten: 320–860 mm modellabhängig
• Farben: bis zu 8
• Geschwindigkeit: Narrow‑Web 10–60 m/min; CI‑Maschinen 200–600 m/min; YG‑850 bis 100 m/min
• Register: typisch ±0,12–0,15 mm (CI bis ±0,05 mm)
• Auf-/Abrollkapazität: 600 mm (kleine Modelle) / 1000 mm (YG‑850)
• Elektrik: 3‑ph 380V ±10%, 50 Hz
• Bahnsystemregelung und Automationsoptionen zur Verbesserung des Registers und Reduzierung von Ausschuss verfügbar
• Trocknung: IR Standard; UV optional
