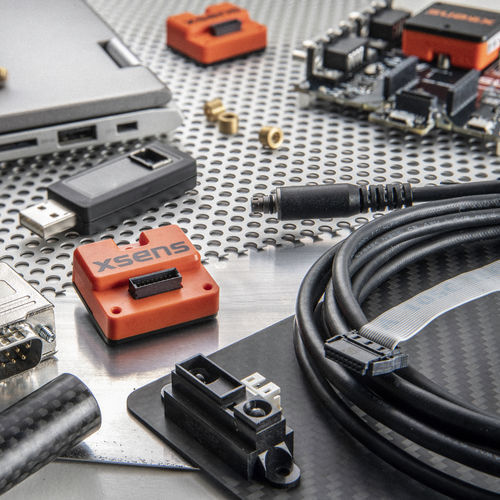

Miniatur-INS MTi-680

leichtgewichtigGNSSPCB

Der MTi-680 erfüllt die höchsten Standards für MEMS-basierte GNSS/INS-Miniaturprodukte. Höchster Standard bei GNSS/INS Der MTi-680 repräsentiert den höchsten Standard bei GNSS/INS (Global Navigation Satellite Systems/Inertial Navigation Systems), wenn er an einen externen Echtzeit-Kinematik (RTK) GNSS-Empfänger angeschlossen ist. Glatte Hochfrequenz Er unterstützt RTK-GNSS-Empfänger, was zu einer gleichmäßigen Positionsgenauigkeit im Zentimeterbereich bei hohen Frequenzen (400 Hz) führt, selbst in schwierigen Umgebungen. Einfach zu integrieren, mit nativer CAN-Unterstützung Er ist leicht und robust sowie kostengünstig und lässt sich auf zwei Arten integrieren: entweder mit dem Header nach unten, direkt auf eine Leiterplatte montiert, oder als eigenständiger Baustein mit einem Flachkabel für die Kommunikation. Spezifikationen Sensor-Fusionsleistung Rollen, Neigung 0.2 Grad RMS Gieren/Steuerung 0.5 Grad RMS Standort 1 cm + 1 ppm CEP Geschwindigkeit 0.05 m/s RMS Sensorische Komponenten Gyroskop Standard Vollbereich 2000 Grad/s Stabilität der Vorspannung während des Laufs 8 Grad/h Rauschdichte 0.007 °/s/√Hz Beschleunigungsmesser Standard Vollbereich 10 g Stabilität der Vorspannung während des Laufs 10 (x,y) 15 (z) µg Rauschdichte 60 µg/√Hz Magnetometer an Bord Barometer an Bord GNSS-Empfänger Marke extern (NMEA oder u-blox, beta:SBF/GSOF) Modell extern RTK-Korrektureingang extern RTCM-Eingangsanschluss extern System-Spezifikationen Mechanisch IP-Schutzart (äquivalent) IP51 Abmessungen 28 × 31,5 × 13 mm Gewicht 8.9 g Elektrische Daten Eingangsspannung 4.5 bis 24 V Leistungsaufnahme (typ.) <0.5 W Schnittstellen / IO Schnittstellen UART, CAN, RS232 Protokolle Xbus, ASCII (NMEA) oder CAN Ausgangsfrequenz Bis zu 2 kHz, 400 Hz SDI
