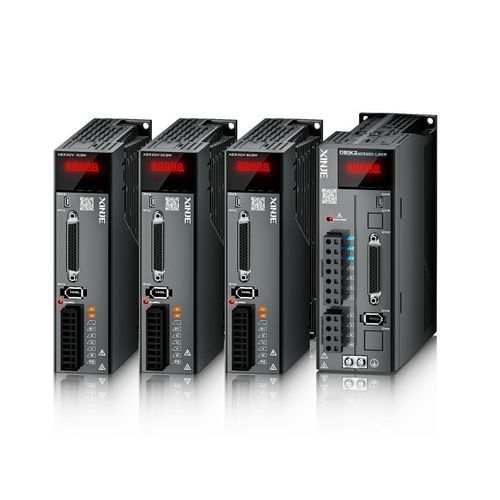

AC-Servoregler DS5K2 series

analogRS-485200-240 V

Übersicht
3 kHz Bandbreite des Geschwindigkeitsregelkreises mit hoher dynamischer Reaktion zur Steigerung der Produktionseffizienz. Fortschrittliche Regelalgorithmen bieten optimierte Leistung für Schnellpositionieranwendungen.

Hohe dynamische Reaktion — schnelles und flexibles Positionieren
Die 3 kHz Bandbreite ermöglicht schnelles und präzises Positionieren und erhöht den Durchsatz in Hochgeschwindigkeitssystemen. Die Regelalgorithmen reduzieren Einschwingzeiten.

Effizientes Abstimmen und Resonanzunterdrückung

• Das Resonanzunterdrückungs-Algorithmus verkürzt die Einstellzeit und eliminiert mechanische Resonanzen für eine glatte, präzise Bahnverfolgung.
• Automatische Resonanzfrequenzprüfung vereinfacht Inbetriebnahme und Wartung.
• Erkennung der Schwingungsfrequenz um ca. 50 % genauer.
• Analysezeit der Resonanzfrequenz um ca. 50 % reduziert.

Reduzierung von mechanischer Endvibration und Geräusch
Fortschrittliche Regelung reduziert Vibrationen und Geräusche an mechanischen Endpositionen, behandelt Ausleger- und ähnliche Mechanismen effektiv, verkürzt Einschwingzeiten und verbessert die Bauteilgenauigkeit.

Dynamische Bremsung
Bei Stromausfall oder Alarm während des Motorbetriebs wird die Servoa usgang deaktiviert und die dreiphasige Motorschaltung kurzgeschlossen, um den Motor schnell zu stoppen und Personen sowie Anlagen zu schützen.

Mehrfache Schutzfunktionen

• Unterstützt Schutzfunktionen wie Erdschluss- und Überstromschutz.
• Entwurf mit niedriger Ausfallrate zur Steigerung der Betriebssicherheit.

Kompatibilität mit hochgeschützten integrierten Motoren
Kompatibel mit MS6-B3 / MS6G Serien von hochgeschützten Ein-/Mehrdrehungs- integrierten Motoren. Reduziert Drehzahl- und Drehmomentfluktuationen zur Unterstützung eines gleichmäßigen Drehmomentregelbetriebs. Unterstützt hochauflösende Encoder (19-Bit magnetisch, 23-Bit optisch) zur Verbesserung der Schwingungsunterdrückung bei niedriger Geschwindigkeit und Reduzierung der Drehzahlschwankungen.

Umfangreiche Funktionalität
Die DS5K2-Serie bietet Funktionen wie Langstreckenantrieb, Frequenzteil-Ausgang, analoge Schnittstellen und RS485-Kommunikation für unterschiedlichste Anwendungen.

Produkt-Highlights

• Effiziente Abstimmung zur Eliminierung mechanischer Resonanz und Glättung der Bahnverfolgung.
• Dynamische Bremsung für schnelle sichere Stopps bei Stromausfall oder Alarm.
• Mehrere integrierte Schutzfunktionen für sicheren Betrieb.

Technische Daten

• Modellserie: DS5K2
• Bandbreite Regelkreis Geschwindigkeit: 3 kHz
• Hohe dynamische Reaktion für schnelles Positionieren
• Resonanzunterdrückungs-Algorithmus mit automatischer Frequenzprüfung
• Erkennungsgenauigkeit der Schwingungsfrequenz um ~50% verbessert
• Analysezeit der Resonanzfrequenz um ~50% reduziert
• Unterdrückung von mechanischer Endvibration und Geräusch
• Dynamische Bremsung (Kurzschluss der dreiphasigen Motorschaltung bei Fehler/Spannungsausfall)
• Schutzfunktionen: Erdschlusschutz, Überstromschutz usw.
• Kompatible Motoren: MS6-B3 / MS6G Serien integrierter Motoren
• Encoder-Unterstützung: 19-Bit magnetischer Encoder, 23-Bit optischer Encoder
• Kommunikations- & Steuerungs-Schnittstellen: analog, RS485, Langstreckenantrieb, Frequenzteil-Ausgang
