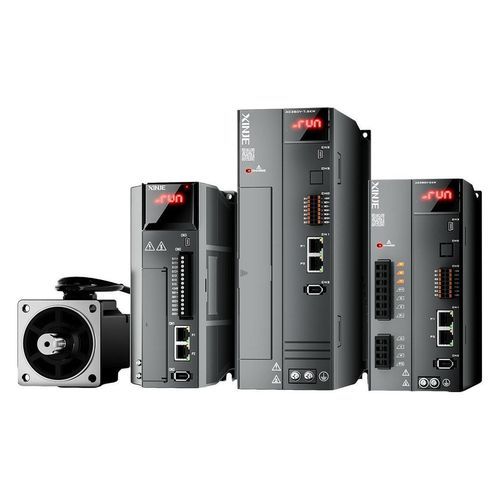

AC-Servoregler DS5P series

MehrachsenEthernetmit Ethernet Schnittstelle

Produktübersicht
Der DS5P PROFINET Servoantrieb ist der erste Xinje-Servoantrieb mit Unterstützung des PROFINET-Busses. Er bietet präzise Positionierung, kurze Synchronisationszyklen, flexibles Vor-Ort-Kabelmanagement und vereinfachte Wartung für mehrachsige, hochdynamische Automatisierungsumgebungen. Typische Branchen: 3C-Elektronik, Lithiumbatterien, Automobil, Logistik, Photovoltaik und Abfüllung.

Hauptmerkmale

• Entspricht dem PROFIdrive-Industriestandard für hohe Kompatibilität und Interoperabilität.
• Unterstützt PROFINET V2.3 und PROFIdrive-Profile AC1, AC3, AC4.
• Unterstützt Echtzeit-Modi RT und IRT; RT-Kanalzyklus bis zu 4 ms; IRT-Zyklusperiode bis zu 1 ms.
• Mindest-Synchronisationsperiode 250 μs mit Synchronisations-Jitter < 1 μs für enge Mehrachsen-Synchronisation.
• Dual 100 Mbps Full-Duplex Ethernet-Ports; beide Ports als IN/OUT konfigurierbar für flexibles Verkabeln und Topologien (linear, Stern, Baum, Ring).
• Echtzeitübertragung von Benutzer-/Prozess- und Diagnosedaten über ein einzelnes Kabel für schnelle Integration in Steuerungssysteme.
• Unterstützt gängige Protokolle und Kommunikationsmethoden (PTI, Profinet, Modbus RTU).

Weitere auf der Seite angezeigte Informationen

• Produktbilder und eine Illustrationsgalerie sind auf der Seite verfügbar.
• Verwandte Dokumente und Downloads (Software, Kataloge, Konfigurationsdateien und Zertifikate) finden Sie im Bereich Verwandte Dokumente.

Eigenschaften / technische Spezifikationen

• Handelsbezeichnung: DS5P PROFINET servo driver (Serie DS5P).
• PROFINET-Version: V2.3.
• PROFIdrive-Unterstützung: AC1, AC3, AC4.
• Echtzeitmodi: RT und IRT unterstützt.
• RT-Kanalzyklus: bis zu 4 ms.
• IRT-Zyklusperiode: bis zu 1 ms.
• Ethernet: duale 100 Mbps Full-Duplex-Ports (beide können IN/OUT sein).
• Unterstützte Topologien: linear, Stern, Baum, Ring.
• Mindest-Synchronisationsperiode: 250 μs.
• Synchronisations-Jitter: < 1 μs.
• Unterstützte Kommunikationsmethoden/-protokolle: PTI, Profinet, Modbus RTU.
• Typische Einsatzbereiche: 3C-Elektronik, Lithiumbatterie, Automobil, Logistik, Photovoltaik, Abfüllung.
• Optionale motor-/bewegungsbezogene Merkmale: B3-Motor mit hoher Schutzart erhältlich; optionale 17-Bit- und 23-Bit-Absolutt encoder; standardmäßiges ölgefülltes Wellenende; Motorschutz bis IP67.
