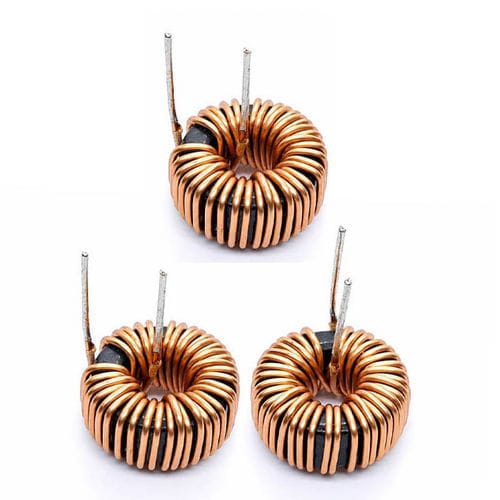

Induktor mit Eisenkern WL50025

FerritStromHochfrequenz

Produktübersicht
Eine toroidale RF-Spule ist ein ringförmiges Induktivitätsbauteil, das für die Verarbeitung von Hochfrequenzsignalen, Impedanzanpassung und EMI-Unterdrückung entwickelt wurde. Der geschlossene magnetische Pfad begrenzt den Fluss, verbessert die Effizienz und reduziert Strahlung. Das Modell WL50025 ist mit Sendust- und anderen Kernmaterialien erhältlich und kann hinsichtlich Induktivität, Nennstrom und Frequenzbereich kundenspezifisch ausgelegt werden.

Funktionsweise
Wechselstrom im Wicklungsdraht erzeugt ein im Toroidkern eingeschlossenes Magnetfeld. Diese Anordnung liefert Induktivität, unterstützt Impedanzanpassung und Filterung und minimiert Streufluss und elektromagnetische Emissionen für stabile HF-Leistung.

Kompakte Produktübersicht Toroidale RF-Spule
WL50025 verbindet einen kompakten Toroidkern mit präziser Wicklungstechnik, um eine stabile Induktivität, hohen Q-Faktor und geringe Verluste im HF-Bereich zu erreichen. Entwickler können Kernmaterial, Wickeltechnik und Geometrie wählen, um die Leistung für Sender, Empfänger und RF-Frontends zu optimieren.

Technisches Datenblatt (typische Werte)

• Kernmaterial: Sendust (Fe-Si-Al) — Alternativen: Ferrit, Eisenpulver
• Induktivitätsbereich: 1 µH – 10 mH
• Nennstrom: 1 A – 50 A
• Sättigungsstrom: bis zu 80 A
• Betriebsfrequenz: 10 kHz – 300 kHz
• Betriebstemperatur: -40°C bis +125°C
• Isolierung: lackierter Kupferdraht
• Kernform: toroidal

Anwendungen

• RF-Kommunikationsgeräte (Sender, Empfänger, Basisstationen)
• Antennen-Anpassnetzwerke und Abstimmkreise
• RF-Verstärker und Signalaufbereitung
• EMI-Filterung und Rauschunterdrückung in der Industrieelektronik
• Medizinische Elektronik und Präzisionsmesstechnik
• IoT-Geräte, 5G-Module und kompakte drahtlose Systeme

Vorteile

• Hohe magnetische Effizienz und sehr geringe Leckflussverluste durch geschlossenen magnetischen Pfad
• Stabile Induktivität und hoher Q-Faktor für geringe Signalverluste
• Effektive Rauschunterdrückung und reduzierte EMI/Emissionen
• Kompakte Bauform geeignet für platzbeschränkte Anwendungen

Nachteile

• Die Wicklungspräzision um den Toroid erhöht Fertigungskomplexität und Kosten
• Befestigungsoptionen können durch die toroidale Geometrie eingeschränkt sein
• Kapazitäten zwischen den Wicklungen können die Leistung bei sehr hohen Frequenzen beeinträchtigen, wenn sie nicht optimiert sind

Fehlerbehebung (häufige Probleme & Lösungen)

• Signalabschwächung — Induktivität, Kernauswahl und Wicklungsqualität prüfen
• Frequenzabweichung — Anzahl der Windungen, Toleranzen und Temperatureinflüsse kontrollieren
• Überhitzung — sicherstellen, dass Nennstrom nicht überschritten wird, geeigneten Kern wählen und thermisches Management verbessern
• EMI-Probleme — Leiterplattenlayout optimieren, Abschirmung oder zusätzliche Filterung hinzufügen

Technische Spezifikationen

• Modell: WL50025
• Verfügbare Kernmaterialien: Ferrit, Eisenpulver, Sendust (Fe-Si-Al)
• Induktivitätsbereich (typisch): 1 µH – 10 mH
• Nennstrom (typisch): 1 A – 50 A
• Sättigungsstrom (typisch): bis zu 80 A
• Betriebsfrequenz (typisch): 10 kHz – 300 kHz
• Betriebstemperatur: -40°C bis +125°C
• Isolierung: lackierter Kupferdraht
• Kernform: toroidal
• Anpassbare Parameter: Innen-Ø, Drahtquerschnitt, Windungszahl, Isoliermaterialien, Induktivität, Frequenzeigenschaften und Montageoptionen
