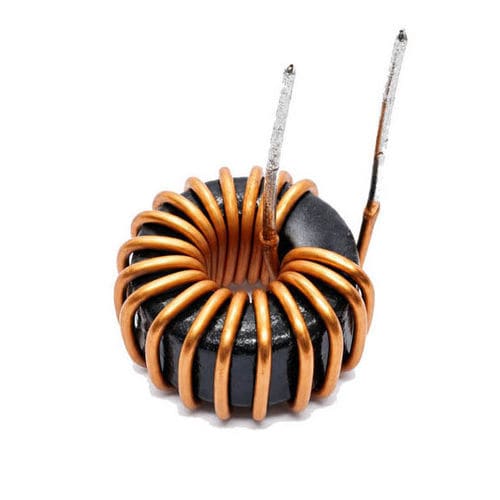

Drahtgewickelte Drossel WL38125

mit EisenkernFilterFerrit

Übersicht
Toroid-Drosseln sind ringförmige Induktoren zur Unterdrückung elektromagnetischer Störungen (EMI) und zur Verbesserung der Netzqualität in elektronischen Systemen. Der geschlossene magnetische Kreis reduziert Streufluss und Abstrahlung und liefert stabile Induktivität bei kompakter Bauform für leistungsfähige Filteranwendungen.

Beschreibung
Die WL38125-Drosseln werden durch Aufwickeln isolierten Kupferdrahts auf einen toroidalen Kern aus Ferrit, Pulverkern, Sendust oder nanokristallinem Material hergestellt. Sie bieten hohe Induktivität pro Windung und geringe abgestrahlte Emissionen. Verschiedene Kernmaterialien und Wicklungsvarianten ermöglichen die Anpassung an Spannungs-, Strom- und Frequenzanforderungen von Schaltnetzteilen, Wandlern und Invertern.

Funktionsweise
Der toroidale Kern bildet einen geschlossenen magnetischen Pfad, der beim Stromfluss durch die Wicklung magnetische Energie speichert. Die induktive Reaktanz wirkt gegen plötzliche Stromänderungen und dämpft hochfrequentes Rauschen, während Gleichstrom oder niederfrequente Signale passieren. Kernwerkstoff, Windungszahl und Wicklungsstruktur bestimmen Induktivität, Sättigungsstrom und Frequenzverhalten.

Anwendungen

• Schaltnetzteile und DC‑DC‑Wandler (EMI‑Unterdrückung, Ripple‑Kontrolle)
• Solarwechselrichter, Windwandler und Energiespeichersysteme
• Leistungselektronik für Elektrofahrzeuge: Ladegeräte, BMS und Motorcontroller
• Industrielle Automatisierung: SPS, Motorantriebe und Steuergeräte
• Consumer‑ und Profi‑Elektronik: Audiosysteme, Computer und Kommunikation
• Medizinische Geräte, Luft‑ und Raumfahrt‑Elektronik sowie Telekommunikation

Vorteile

• Geschlossener magnetischer Pfad reduziert Streufluss und EMI
• Hohe Induktivitätseffizienz bei kompakter Baugröße
• Niedrige Verluste und gutes thermisches Verhalten
• Anpassbar für Nennstrom, Frequenzbereich und Montageanforderungen

Nachteile

• Aufwändiger Wickelprozess kann Fertigungskosten erhöhen
• Einige Konstruktionen erfordern spezielle Wickeltechnik
• Falsche Kernwahl kann Sättigung oder Leistungsabfall verursachen
• Hochstromanwendungen benötigen größere Kerne, was Größe und Gewicht erhöht

Produktdatenblatt (typische Parameter)

• Modell: WL38125
• Kernmaterialien: Ferrit, Pulverkern, Sendust (Fe‑Si‑Al), Nanokristallin
• Induktanzbereich: 2,2 µH – 10 mH
• Nennstrom: 6 A – 30 A
• Sättigungsstrom: bis zu 30 A
• Arbeitsfrequenz: 10 kHz – 100 kHz
• Betriebstemperatur: -40°C bis +125°C
• Isolation: lackierter Kupferdraht
• Kernform: Toroidal (geschlossener magnetischer Kreis)
• Typische Anwendungen: Schaltnetzteile, Wandler, Wechselrichter, EV‑Elektronik, Industriecontroller, Kommunikationsgeräte, Medizintechnik

Fehlerbehebung & Zuverlässigkeit
Häufige Fehlerursachen und Prüfpunkte: Überhitzung (Nennstrom, Drahtquerschnitt und Kernwahl prüfen), unzureichende EMI‑Dämpfung (Induktanz, Wicklung und Kernmaterial kontrollieren), Induktanzänderung (magnetische Sättigung, thermische Belastung oder mechanische Schäden), hörbare Geräusche (lockere Wicklungen oder Kernspannung), Isolationseinbußen. Regelmäßige elektrische Tests, thermische Überwachung und Qualitätskontrollen werden empfohlen.

Technische Spezifikationen

• Modell: WL38125
• Kernoptionen: Ferrit / Pulverkern / Sendust / Nanokristallin
• Induktivität: 2,2 µH – 10 mH (typische Serie)
• Nennstrom: 6 A – 30 A (typisch)
• Sättigungsstrom: bis zu 30 A
• Frequenzbereich: 10 kHz – 100 kHz
• Temperaturbereich: -40°C bis +125°C
• Isolation: lackierter Kupferdraht
• Form: Toroidal (geschlossener magnetischer Kreis)
