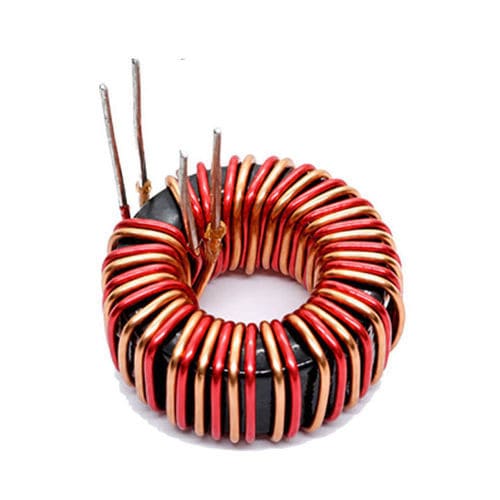

Induktor mit Ferritkern WL65125

FerritToroidfür die Fahrzeugtechnik

Produktübersicht
Die Ferrit-Toroidspule WL65125 ist ein toroidaler Induktor für industrielle Leistungs- und Signalanwendungen. Mit einem ferritischen Toroidkern und einem lackisolierten Kupferwickel bietet sie stabile Induktanz, geringe magnetische Streuung und Eignung für Hochfrequenz-Schaltanwendungen sowie EMI-Unterdrückung.

Detaillierte Beschreibung
Das Bauteil wird hergestellt, indem isolierter Draht um einen geschlossenen Ferritring gewickelt wird. Die toroidale Geometrie schafft einen effizienten magnetischen Pfad, reduziert Störfelder und verbessert die Kopplung. Übliche Ferritmaterialien liefern bei Schaltfrequenzen hohe Permeabilität bei geringen Kernverlusten, wodurch die Spule für Leistungselektronik und Filteraufgaben geeignet ist.

Funktionsweise
Der durch den Wickel fließende Strom erzeugt einen Magnetfluss, der im Toroidkern eingeschlossen bleibt. Diese Einschließung erhöht die Induktivität pro Windung und reduziert Streuverluste. In Schaltwandlern speichert die Spule Energie und gibt sie wieder frei; in Filtern dämpft sie hochfrequentes Rauschen und lässt gewünschte Signale passieren.

Anwendungen

• Schaltnetzteile und DC–DC-Wandler
• Wechselrichter und Leistungselektronik für erneuerbare Energien (PV-Systeme, Energiespeicher)
• EMI-Filter und Gleichtaktdrosseln in Industrie- und Kommunikationstechnik
• Automotive-Elektronik: EV-Systeme, Batteriemanagement, Ladesysteme und Motorsteuerungen
• HF-Schaltungen, Signalfilterung und Antennenabstimmung
• Industrielle Automatisierung, Medizintechnik und Audiogeräte

Vorteile & Einschränkungen

• Vorteile: kompakte toroidale Geometrie, geringe magnetische Streuung, gutes Hochfrequenzverhalten, anpassbare Kern- und Wicklungskombinationen für gewünschte Induktanz und Strombelastung.
• Einschränkungen: Wickelaufwand kann Fertigungskosten bei kundenspezifischen Ausführungen erhöhen; Ferritkerne können bei hohen Gleichstromanteilen sättigen; Materialwahl beeinflusst Verluste bei Ziel-Frequenzen.

Fehlerbehebung / Häufige Probleme

• Überhitzung — Nennstrom, Drahtquerschnitt und thermische Bedingungen prüfen.
• Falsche Induktivität — Windungszahl, Kernmaterial und Messmethode kontrollieren.
• Magnetische Sättigung — Gleichstromanteil reduzieren oder Kern vergrößern.
• EMI-Leistung unzureichend — Wicklungsaufbau, Erdung und Installation überprüfen.
• Mechanische Beschädigung — Isolation und Wicklungsintegrität nach Handhabung inspizieren.

Datenblatt (typische Parameter)

• Modellbezeichnung: WL65125
• Kernmaterial: Ferritvarianten (Sendust häufig als Option)
• Induktivitätsbereich: 23 µH – 500 mH
• Nennstrom: 6 A – 50 A
• Sättigungsstrom: bis zu 80 A (je nach Größe/Material)
• Betriebsfrequenz: 10 kHz – 300 kHz
• Betriebstemperatur: -40°C bis +125°C
• Isolation: lackisolierter Kupferdraht
• Kernform: toroidal (geschlossener magnetischer Pfad)

Anpassung & Fertigung
OEM/ODM-Optionen: Auswahl des Kernmaterials, Drahtdurchmesser/-typ, Wickelmethode und Windungszahl, Zielinduktivität, Strombelastbarkeit, Montageoptionen und elektrische Tests zur Anpassung an Applikationsanforderungen und Produktionsvolumen.

Technische Merkmale / Spezifikationen

• Modellbezeichnung: WL65125 (Familien-/Modellpräfix)
• Kernmaterialien: Ferritvarianten (Sendust als gängige Option)
• Induktivitätsbereich: ~23 µH bis 500 mH
• Nennstrom: typ. 6 A bis 50 A; Sättigung bis ~80 A je nach Kern/Größe
• Betriebsfrequenz: ~10 kHz bis 300 kHz (materialabhängig)
• Temperaturbereich: -40°C bis +125°C
• Isolation: Wicklung aus lackiertem Kupferdraht
• Kernform: toroidal (geschlossener magnetischer Pfad)
• Gängige Anwendungen: Schaltnetzteile, DC–DC-Wandler, EMI-Filter, Automotive-Elektronik, Wechselrichter, HF- und Kommunikationssysteme
