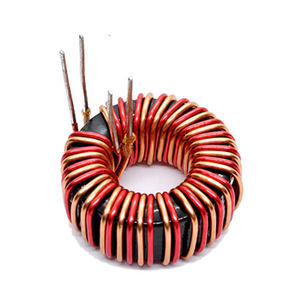

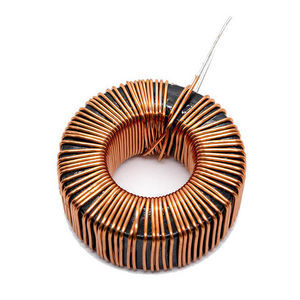

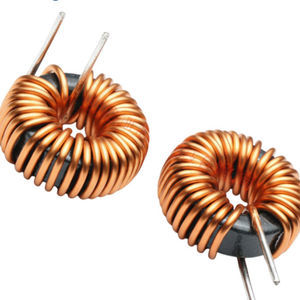

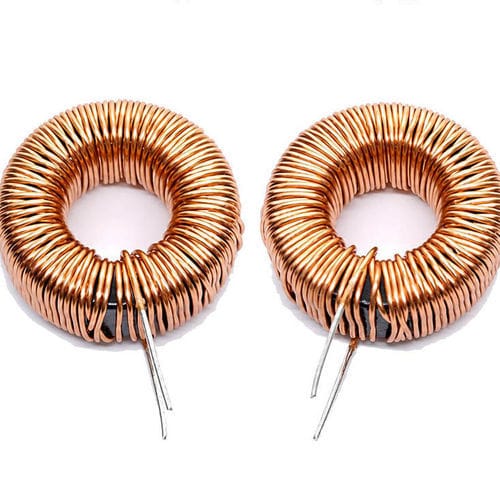

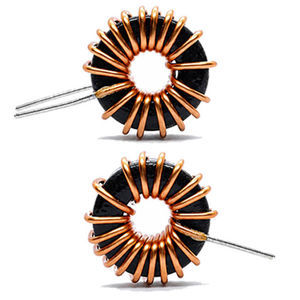

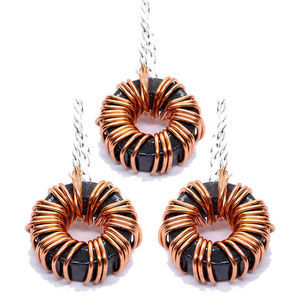

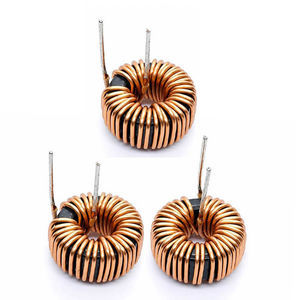

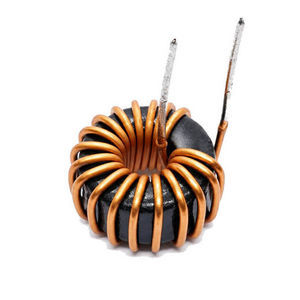

Induktor mit Eisenkern WL90125

drahtgewickeltHochfrequenzToroid

Produktübersicht
Die toroidale Kupferspule WL90125 ist eine gewickelte elektromagnetische Komponente für Hochfrequenz-Leistungs- und Filteranwendungen. Die toroidale Kerngeometrie bündelt den Magnetfluss, minimiert Leckagen und EMI und verbessert Kopplung und Energieübertragung. Kupferwicklungen bieten niedrigen Gleichstromwiderstand und gute thermische Eigenschaften. Die WL90125 lässt sich für ein breites Spektrum an Induktivitäten und Strömen konfigurieren und eignet sich für Leistungselektronik, EMI-Unterdrückung und Wechselrichter für erneuerbare Energien.

Hauptmerkmale

• Toroidaler geschlossener magnetischer Pfad für hohe magnetische Effizienz
• Niedrige elektromagnetische Störungen (EMI) und reduzierte Streuflüsse
• Kupferwicklung für hohe Leitfähigkeit und geringe Verluste
• Kompakte Bauform und geringe akustische Geräuschentwicklung
• Individuelle Wicklungsoptionen zur Anpassung von Induktivität, Nennstrom und Frequenzverhalten
• Gutes thermisches Verhalten und mechanische Stabilität für den industriellen Einsatz

Anwendungen

• Transformatoren und Induktivitäten für Leistungsumwandlung
• EMI-Filter und Signalaufbereitung
• Schaltnetzteile und DC–DC-Wandler
• Leistungselektronik und Spannungsregelungssysteme
• Wechselrichter und Wandler für erneuerbare Energien (Solar, Wind, Speicher)
• Medizinische Netzteile und präzise Elektronik
• Rauscharmes Audio-Netzteile
• Industrielle Automatisierung: Motorantriebe und Steuerungssysteme
• Automobil-Elektronik und Leistungsmodule für Elektrofahrzeuge
• Kommunikationsausrüstung und EMI-Unterdrückungsgeräte

Funktionsweise
Die WL90125 arbeitet mittels elektromagnetischer Induktion: Strom durch die Kupferwicklung erzeugt ein im toroidalen Kern konzentriertes Magnetfeld. Die geschlossene Kerngeometrie speichert magnetische Energie mit minimaler externer Streuung, sodass effektive Filterung, Energieübertragung und Stromführung in Hochfrequenzschaltungen möglich sind. Korrekte Wicklung und Kernwahl vermeiden Sättigung und optimieren das thermische Verhalten.

Datenblatt / Typische Parameter

• Modell: WL90125
• Kernmaterial: Sendust (Fe–Si–Al)
• Induktivitätsbereich: 5,6 µH – 500 mH (wahlweise durch Wicklung)
• Nennstrom: 13 A – 38 A (modellabhängig)
• Sättigungsstrom: bis zu 45 A
• Betriebsfrequenz: 30 kHz – 125 kHz
• Betriebstemperaturbereich: -40 °C bis +125 °C
• Isolierung: lackdraht (Cu)
• Kernform: toroidal
• Hauptanwendungen: EMI-Filterung, Leistungselektronik, erneuerbare Energien, medizinische und industrielle Elektronik

Vorteile & Nachteile

• Vorteile: hohe magnetische Effizienz, niedrige EMI und Geräuschentwicklung, kompakte Bauweise, hohe Stromfähigkeit und gutes magnetisches Koppeln — geeignet für Hochfrequenz-Leistungsanwendungen.
• Nachteile: anspruchsvollere Fertigung erfordert präzises Wickeln und kann Kosten erhöhen; Reparaturen sind bei kompakter Wicklung schwieriger; fehlerhafte Auslegung kann zu Überhitzung oder Kernsättigung führen.

Fehlerbehebung & Zuverlässigkeit

• Überhitzung: Nennstrom und Drahtquerschnitt prüfen; ausreichende Kühlung und thermischen Pfad sicherstellen.
• Induktivitätsverlust: Wicklungsintegrität, Windungszahl und Kernzustand prüfen.
• Übermäßiges Rauschen/EMI: Filtertopologie, Erdung und Leiterplatten-Layout überprüfen.
• Isolationsfehler: Isolationswiderstand messen und Spannungsfestigkeit bestätigen.
• Magnetische Sättigung: passendes Kernmaterial und -größe für erwarteten Fluss und Strom wählen.
