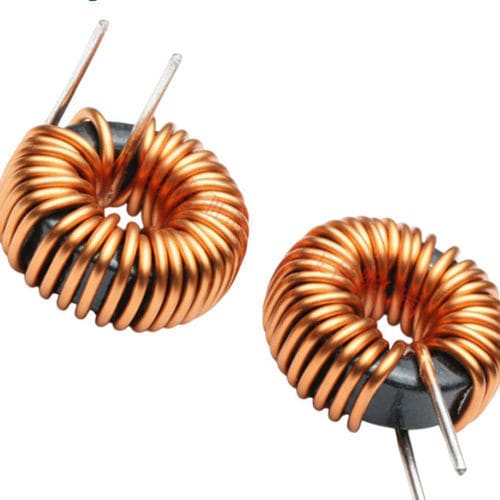

Drahtgewickelter Induktor WL80125

Magnetmit EisenkernEMV

Produktübersicht
Der Sendust-Toroidinduktor WL80125 ist für kompakte Energiespeicherung und Stromfilterung in Leistungselektroniksystemen konzipiert. Mit einem Toroidkern aus Sendust (Fe‑Si‑Al) und lackiertem Kupferwickel bietet er geringe Kernverluste, hohe Sättigungsflusstdichte und temperaturstabile Induktanz für Mittel- bis Hochstromanwendungen.

Hauptanwendungen

• Schaltnetzteile
• DC-DC-Wandler
• Industrielle Steuerungssysteme und Energieanlagen
• Solarwechselrichter und erneuerbare Energiesysteme
• EMV-Filter und Rauschunterdrückung
• Kfz-Elektronik und Batterieladegeräte
• USV und andere Energieumwandlungssysteme

Produktdetails
Der WL80125 verfügt über einen geschlossenen magnetischen Pfad durch den Toroidkern, wodurch magnetische Streuung minimiert wird. Typische Konstruktion: Sendust-Pulverkern (Fe‑Si‑Al) und präzise gewickelter lackierter Kupferleiter. Das Design bietet gutes DC-Bias-Verhalten, niedrige Verluste bei mittleren/hohen Schaltfrequenzen und mechanische Stabilität für industrielle Einsatzbedingungen.

Typische Parameter

• Kernmaterial: Sendust (Fe‑Si‑Al)
• Induktanzbereich: 1 µH – 10 mH
• Nennstrom: 1 A – 50 A (typisch)
• Sättigungsstrom: bis zu 80 A (typisch)
• Betriebsfrequenz: 10 kHz – 300 kHz (typisch)
• Betriebstemperatur: -40°C bis +125°C
• Isolierung/Draht: lackierter Kupferdraht
• Kernform: Toroid

Vorteile

• Hohe Sättigungsflusstdichte für hohe Strombelastung
• Niedrige Kernverluste bei mittleren/hohen Schaltfrequenzen
• Stabile Induktanz über einen großen Temperaturbereich
• Gutes DC-Bias-Verhalten und mechanische Robustheit
• Reduzierte magnetische Streuung und wirksame EMV-Unterdrückung

Nachteile

• In der Regel größer und schwerer als einige Ferrit-Alternativen bei gleicher Induktanz
• Material- und Präzisionswicklungsaufwand kann die Herstellungskosten erhöhen

Anwendungen & Implementierungshinweise
Geeignet als Leistungsinduktor und EMV-Drossel in Schaltnetzteilen, DC-DC-Wandlern, Solarwechselrichtern, Motorantrieben und Automotive-Leistungsmodule. Bei der Auswahl des WL80125 sind Induktanzwert, Nenn- und Sättigungsstrom, Gleichstromwiderstand (DCR), Kernabmessungen, Betriebsfrequenz und thermische Bedingungen zu berücksichtigen, um Langzeitstabilität und Systemkonformität sicherzustellen.

Technische Spezifikationen

• Kernmaterial: Sendust (Fe‑Si‑Al)
• Induktanz: 1 µH – 10 mH
• Nennstrom: 1 A – 50 A
• Sättigungsstrom: bis zu 80 A
• Frequenzbereich: 10 kHz – 300 kHz
• Temperaturbereich: -40°C bis +125°C
• Wicklung: lackierter Kupferdraht
• Kernform: Toroid (geschlossener magnetischer Pfad)
