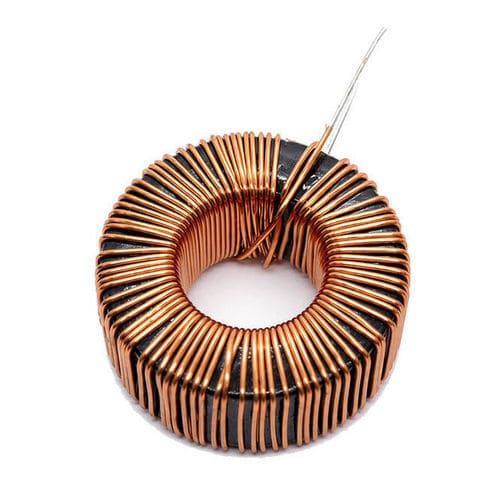

Ferrit-Induktor WL270125

Magnetmit Eisenkerndrahtgewickelt

Zusammenfassung

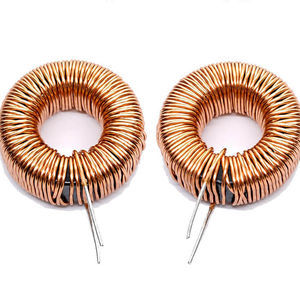

Die Toroidkernspule WL270125 ist eine magnetische Baugruppe aus einem ringförmigen magnetischen Kern mit gewickeltem Leiter. Der geschlossene magnetische Pfad sorgt für induktive Stabilität, reduzierte Streuflussverluste, geringe elektromagnetische Störstrahlung (EMI) und effiziente Energieübertragung. Die toroidale Bauform ermöglicht kompakte Abmessungen, verbesserte thermische Eigenschaften und geräuscharmen Betrieb gegenüber herkömmlichen Spulengeometrien. Kernmaterialoptionen (Sendust (Fe-Si-Al), Ferrit, Eisenpulver, Nanokristallin) passen die Bauteile an unterschiedliche Frequenzbereiche und Leistungsstufen an.

Beschreibung der Toroidkernspule
Ein Toroidkerninduktor ist ein Elektromagnet mit kontinuierlichem magnetischen Pfad, bei dem die Wicklung den Fluss innerhalb des Toroids konzentriert. Wichtige funktionale Punkte:

• Geschlossener Kern reduziert Streufluss und EMI.
• Hohe Induktivität pro Volumeneinheit, ermöglichend kompakte Lösungen.
• Günstiges thermisches Verhalten für leistungselektronische Anwendungen.
• Anpassbar: Kernmaterial, Windungszahl, Leiterquerschnitt und Montageoptionen.

Funktionsweise
Der durch die Wicklung fließende Strom erzeugt ein magnetisches Feld, das durch den ringförmigen Kern geführt wird und einen geschlossenen Flusspfad bildet. Dieser konzentrierte Pfad erhöht die Induktivität und ermöglicht effiziente Energiespeicherung und -freisetzung. In Wechsel- und Schaltanwendungen wirkt die Spule gegen schnelle Stromänderungen und bietet Filterung, Glättung und EMI-Unterdrückung.

Datenblatt (ausgewählte typische Werte)

• Kernmaterial (Beispiel): Sendust (Fe-Si-Al); weitere Optionen: Ferrit, Eisenpulver, Nanokristallin
• Induktivitätsbereich: 3 µH – 500 mH
• Nennstrom: 8 A – 95 A
• Sättigungsstrom: bis zu 110 A
• Betriebsfrequenz: 30 kHz – 125 kHz
• Betriebstemperatur: -40 °C bis +125 °C
• Isolation: lackierter Kupferdraht (typisch)
• Kernform: Toroidal

Anwendungen
Typische Anwendungsbereiche:

• Schaltnetzteile und industrielle Leistungswandlung
• EMI-Störunterdrückung und Filterung in elektronischen Systemen
• Wandler und Inverter für erneuerbare Energien
• Leistungselektronik im Automobilbereich und Energiemanagement
• Kommunikationssysteme und industrielle Steuergeräte

Vorteile

• Niedriger Streufluss und reduzierte EMI durch geschlossenen magnetischen Pfad.
• Hohe Induktivität im kompakten Volumen ermöglicht platzsparende Designs.
• Stabile Induktivität und geringer hörbarer Lärm im Normalbetrieb.
• Konfigurierbar für Frequenz, Stromstärke und mechanische Anforderungen.

Nachteile

• Wicklung und Fertigung sind komplexer als bei einfachen Spulen auf Spulenformern.
• Großserienfertigung kann spezielle Wickelmaschinen erfordern.
• Die Wahl des Kernmaterials ist entscheidend für die Leistung bei sehr hohen Frequenzen.
• Mechanische Montage und Integration können aufwändiger sein als bei einigen Standardinduktoren.

Fehlerbehebung und häufige Probleme

• Überhitzung: häufig verursacht durch Überstrom, zu dünnen Leiter oder unzureichende Belüftung — Nennstrom und thermisches Design prüfen.
• Geringe Induktivität: kann durch falsche Windungszahl, Kernschaden oder ungeeignetes Material verursacht werden — Wicklung und Kernintegrität überprüfen.
• Hörbare Geräusche: verursacht durch Kernvibration oder lose Wicklungen — mechanische Befestigung und Dämpfung verbessern.
• Sättigung: tritt auf, wenn der Strom die Kernbegrenzung überschreitet — größeren Kern oder Material mit höherer Sättigung wählen.
• Isolationsausfall: durch übermäßige Temperatur oder mechanische Beschädigung — passende Isolation wählen und prüfen.

Technische Spezifikationen

• Modell: WL270125
• Kernmaterial (Beispiel): Sendust (Fe-Si-Al); Alternativen: Ferrit, Eisenpulver, Nanokristallin
• Induktivitätsbereich: 3 µH – 500 mH
• Nennstrom: 8 A – 95 A
• Sättigungsstrom: bis zu 110 A
• Betriebsfrequenz: 30 kHz – 125 kHz
• Betriebstemperatur: -40 °C bis +125 °C
• Isolation: lackierter Kupferdraht (typisch)
• Kernform: Toroidal
