Induktor mit Eisenkern WL44125

Ferritfür HochstromDC

Übersicht

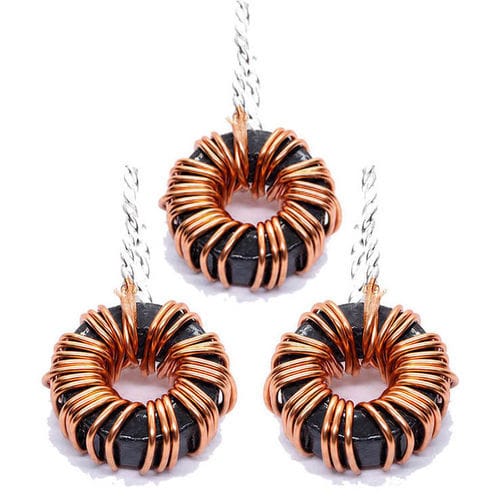

Die toroidale Ringkernspule WL44125 ist eine ringförmige Induktivität, ausgelegt für industrielle Leistungs- und Signalapplikationen. Der geschlossene magnetische Kreis bietet hohe magnetische Effizienz, geringe Streuflüsse, niedrigen Betriebsgeräuschpegel und reduzierte EMV. Die Spule ist anpassbar durch Auswahl von Kernmaterial, Wicklung, Nennstrom, Induktanz und Betriebsfrequenz.

Funktionsweise
Die Spule arbeitet nach dem Prinzip der elektromagnetischen Induktion: Strom durch die Wicklung erzeugt ein Magnetfeld, das hauptsächlich im toroidalen Kern konzentriert ist. Der durchgehende Ringkern minimiert Streufluss, sorgt für stabile Induktanz, effiziente Energiespeicherung und geringe Abstrahlung. Die Feldstärke hängt von Windungszahl, Strom, Kernmaterial und Geometrie ab.

Anwendungen

• Leistungselektronik: Schaltnetzteile, DC–DC‑Wandler, Wechselrichter und EMV‑Filter
• Erneuerbare Energien: Solarwechselrichter, Windkraftumrichter, Batteriemanagement
• Transformatoren und Stromversorgungen für Industriegeräte
• Audio‑Equipment: rausch‑arme Induktivitäten für Hi‑Fi‑Verstärker
• Medizintechnik, Telekommunikation und Automotive‑Elektronik
• Industrielle Automatisierung: Motorcontroller, Schalttafeln und Sensoren

Vorteile

• Hohe magnetische Effizienz und geringer Streufluss durch geschlossenen magnetischen Pfad
• Kompakte Bauform mit hoher Leistungsdichte und stabiler Induktanz
• Niedrige akustische Geräuschentwicklung und reduzierte Vibrationen
• Gutes thermisches Verhalten und konfigurierbar für verschiedene Frequenzen und Ströme

Nachteile / Hinweise

• Aufwendigere Fertigung (spezielle Wickeltechnik) kann die Kosten erhöhen
• Die Montage kann aufgrund der runden Geometrie spezielle Befestigungen erfordern
• Hochleistungsvarianten können zusätzliche Kühlung oder Wärmemanagement benötigen

Fehlerbehebung / Häufige Ausfallarten

• Überhitzung: zu hoher Strom, zu dünner Draht, unzureichende Belüftung oder ungeeignetes Kernmaterial
• Niedrige Induktanz: falsche Windungszahl, Kerndefekt oder Produktionsfehler
• Starke Geräuschentwicklung: lose Wicklung, Kernvibration oder falsche Montage — mechanische Fixierung verbessern
• Magnetische Störungen: ungünstige Platzierung nahe empfindlicher Bauteile — Abschirmung oder Umpositionierung in Betracht ziehen
• Kurzschluss / Isolationsausfall: beschädigte Isolation oder falsche Spannungsfestigkeit — Isolationsqualität und Klassifizierung prüfen

Datenblatt elektromagnetische Spule
| Parameter | Typical Value |
| ——————— | ——————– |
| Core Material | Sendust (Fe-Si-Al), Ferrit, Eisenpulver, Siliziumstahl |
| Inductance Range | 2.2µH – 300mH |
| Rated Current | 4A – 50A |
| Saturation Current | Bis zu 70A |
| Operating Frequency | 10 kHz – 100 kHz |
| Operating Temperature | -40°C bis +125°C |
| Insulation Type | Emaildraht (andere Optionen möglich) |
| Core Shape | Toroidal |

Anpassung & Auswahlhinweise
Die Auswahl sollte Induktanz, Betriebsfrequenz, Nennstrom, Spannungsfestigkeit, Kernmaterial und verfügbaren Einbauraum berücksichtigen. Ferritkerne eignen sich für hochfrequente, verlustarme Anwendungen; Eisenpulver‑ und Siliziumstahlkerne für höhere Ströme. Kerngröße, Windungszahl, Drahtquerschnitt, Isolation und Befestigung können kundenspezifisch angepasst werden.

Eigenschaften / Technische Daten

• Modellbezeichnung: WL44125
• Typische Kernmaterialien: Ferrit, Eisenpulver, Siliziumstahl, Sendust (Fe‑Si‑Al)
• Induktanzbereich (typische Produktionsfähigkeit): 2.2µH – 300mH
• Nennstrombereich (typische Produktionsfähigkeit): 4A – 50A
• Sättigungsstromfähigkeit: bis ~70A (designabhängig)
• Betriebsfrequenzbereich: 10 kHz – 100 kHz (anwendungabhängig)
• Betriebstemperaturbereich: -40°C bis +125°C
• Isolation: Emaildraht (weitere Isolationsoptionen möglich)
• Typische Anwendungen: Transformatoren, EMV‑Filter, Leistungswandler, erneuerbare Wechselrichter, Audioverstärker, Medizintechnik und Telekommunikation
