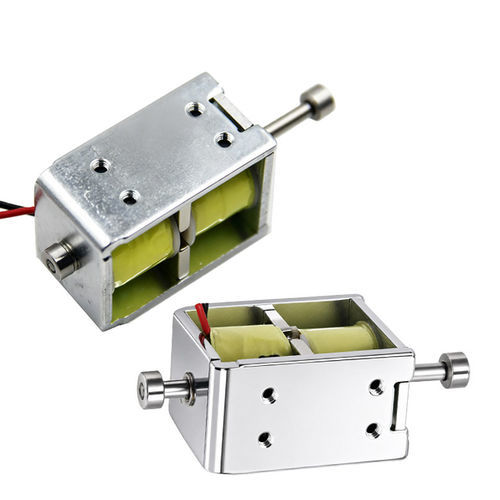

Elektro-Haftmagnet WL0837

linearVerriegelungfür Selbsthaltung

Overview
Das bistabile Verriegelungs‑Solenoid WL0837 ist ein elektromechanischer Stellantrieb, entwickelt für Anwendungen mit niedrigem mittlerem Energieverbrauch und Zustandserhalt. Ein Permanentmagnet hält den Anker in einer von zwei stabilen Positionen nach einem kurzen, polabhängigen Impuls, sodass kein dauerhafter Haltestrom erforderlich ist. Die kompakte Bauform eignet sich für platzbegrenzte, batteriebetriebene oder sicherheitskritische Systeme in Industrie, Automotive und Sicherheitstechnik.

Product overview (compact bistable latching solenoid)
Industrielles Kompakt‑Design erhältlich in Push/Pull- und Rotationsausführungen, Gehäuse aus Stahl oder Edelstahl, Spulen aus hochleitfähigem Kupfer. Betrieb von Niederspannungs-DC‑Quellen (typ. 3,6V–24V). Magnetisches Verriegeln ermöglicht Null-Leistungsaufnahme im gehaltenen Zustand. Verschiedene Größen, Hübe und Montageoptionen zur Integration in Automatisierung, Fluidsteuerung, Verriegelungen und Fahrzeuganwendungen.

How it works
Das Gerät kombiniert eine elektromagnetische Spule mit einem Permanentmagneten. Ein kurzer elektrischer Impuls (polabhängig) an der Spule verstärkt oder kompensiert das Magnetfeld des Permanentmagneten, wodurch der Anker in die andere stabile Position bewegt wird. Nach Ende des Impulses hält der Permanentmagnet den Anker ohne Strom. Umschalten erfolgt durch Millisekunden‑Impulse, was sehr niedrigen mittleren Energieverbrauch und geringe Wärmeentwicklung ermöglicht.

Features

• Energieeffizient: Energie nur während Schaltimpulsen; Null-Leistung im Haltezustand.
• Bistabile Rückhaltung: zwei stabile Zustände durch Permanentmagnet gehalten.
• Niedrige Wärmeentwicklung durch kurze aktive Pulse.
• Fail‑safe‑Verhalten: behält zuletzt gesetzten Zustand bei Stromausfall.
• Kompakte Bauweise: kleinere Spule und Montage im Vergleich zu Dauerbetrieb‑Solenoiden.

Difference: single-latching vs double-latching
Single‑latching hält die Position an einem Hubende nach dem Impuls und benötigt einen Gegentaktimpuls zum Zurückfahren. Double‑latching (echtes bistabil) verriegelt zuverlässig an beiden Hubenden ohne Strom. Die Wahl richtet sich danach, ob eine oder beide Positionen passiv gehalten werden müssen.

Applications

• Fluidsteuerung: Bewässerung, HLK und Sanitärventile — Puls zum Öffnen/Schließen, kein Haltestrom nötig.
• Sicherheit & Zutrittskontrolle: Smart‑Locks, Schrank-/Server‑Rack‑Verriegelungen, die Zustand ohne Strom halten.
• Luft‑ und Raumfahrt & Automotive: energiesparende Aktuatoren für Verschlüsse, Isolationsschalter und Batteriemanagement.
• Industrielle Automatisierung: Sortiertore, Sicherheitsverriegelungen, rastende Relais und andere positionserhaltende Mechanismen.
• Batteriebetriebene IoT‑Geräte und Fernsensoren mit minimalem Energiebedarf.

Advantages & Disadvantages

• Vorteile: sehr geringer mittlerer Energieverbrauch, minimale Wärmeentwicklung, hohe Zuverlässigkeit und Halt bei Stromausfall.
• Nachteile: höhere Kosten als einfache Solenoide; erfordert bipolare Ansteuerung; empfindlich gegenüber Entmagnetisierung bei sehr hohen Temperaturen oder starken externen Feldern; meist kürzerer Hub als einige Dauerbetrieb‑Modelle.

Troubleshooting (common issues & remedies)

• Problem: schaltet nicht — Ursache: Impuls zu schwach/zu kurz. Abhilfe: Treiber (Spannung/Strom/Dauer) und Verdrahtung prüfen; Spannungsabfälle minimieren.
• Problem: schaltet, hält aber nicht — Ursache: Magnet geschwächt oder überhitzt. Abhilfe: Betriebstemperatur und magnetische Einflüsse prüfen; defekte Einheit ersetzen.
• Problem: intermittierende Funktion — Ursache: lose Verbindungen oder instabile Versorgung. Abhilfe: Steckverbindungen, Leitfähigkeit und Stabilität der Versorgung prüfen; Impulsform kontrollieren.
• Problem: unklarer Zustand beim Einschalten — Ursache: vorheriger Zustand unbekannt. Abhilfe: Start‑Routine implementieren, die einen definierten sicheren Zustand setzt.

Design tips & selection guidance
Geben Sie die Treiberfähigkeit für erforderliche Impulsspannung, -strom und -dauer an. Bei Bedarf eines definierten Ausfallzustands sorgen Sie für dedizierte Schaltung (z. B. Kondensatorentladung oder Hilfsaktor). Berücksichtigen Sie Entmagnetisierungsrisiken durch passende Temperaturklasse und ggf. Abschirmung. Wählen Sie eine Haltekraft ≥2× der erwarteten mechanischen Last. Definieren Sie Schub/Zugkraft, Hub, Versorgungsspannung und umweltbedingte Anforderungen (Temperatur, Feuchte, Korrosion). Entscheiden Sie zwischen single‑ und double‑latching nach Störanfälligkeit und Verschleißkriterien.

Product Datasheet (key parameters)
Brand: Weilong Technology
Model Number: WL0837
Rated Voltage (V): DC 12V
Rated Power (W): 10–20W
Push Pull Force: 300 Gf
Holding Force: 500 Gf
Stroke (mm): 3–5 mm (customizable)
Working Duty: 20%
Service Life: 100,000 cycles
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 mm
Install Style: Screw
Tolerance of Dimension: +/- 0.1 mm
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technical specifications

• Model: WL0837
• Brand: Weilong Technology
• Rated supply: DC 12V
• Rated power: 10–20 W
• Push/pull force: 300 Gf
• Holding force: 500 Gf
• Stroke: 3–5 mm (customizable)
• Working duty: 20% (typical)
• Service life: ~100,000 cycles
• Material: high-quality magnet iron
• Lead wire: 200 mm
• Mounting: screw
• Insulation class: B
• Operating temperature: -10°C to 100°C
• Certifications: CE, RoHS, ISO9001
• MOQ: 1000 pcs; Supply ability: 5000 pcs/week; Typical delivery: 30 days
