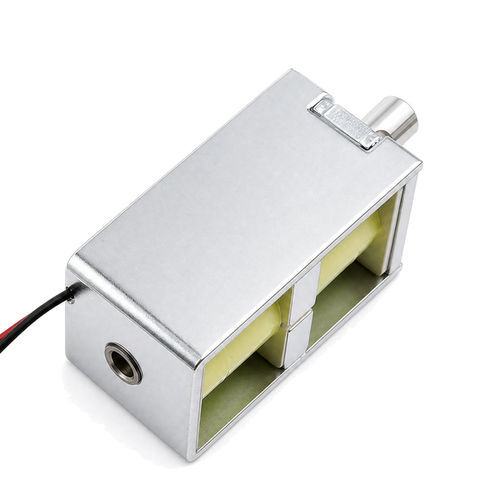

Hubmagnet WL1253

für Selbsthaltungkompaktbistabil

Produktübersicht
Der WL1253 ist ein lineares Rastmagnet-Bauelement (bistabil), das die Kolbenposition (ausgefahren/eingefahren) ohne dauerhafte Stromzufuhr hält, indem ein Permanentmagnet die Position mechanisch verriegelt. Ein kurzer Polaritätspuls wechselt den Kolben zwischen zwei stabilen Zuständen; im verriegelten Zustand wird keine Energie verbraucht, wodurch das Bauteil für batteriebetriebene und stromsparende Anwendungen geeignet ist.

Funktionelle Hauptbeschreibung
Der WL1253 besteht aus einer Spule, einem Permanentmagneten, einem Kolben und einem Gehäuse. Ein kurzer DC-Impuls mit geeigneter Polarität kehrt das Magnetfeld um oder verstärkt es, sodass sich der Kolben bewegt; der Permanentmagnet hält anschließend die neue Position ohne weitere Energiezufuhr. Typischer Hub: 6 mm (anpassbar). Übliche Betriebsspannung bis DC 36 V je nach Ausführung.

Funktionsprinzip
Das Gerät kombiniert Elektromagnet und Permanentmagnet. Der Permanentmagnet liefert die Haltekraft in ausgefahrener oder eingefahrener Position ohne Strom. Durch Anlegen eines korrekt polarisierten DC-Impulses entsteht ein transienter Feldzustand, der das permanente Feld aufhebt oder verstärkt und den Kolben in die andere stabile Position bewegt. Nach dem Impuls bleibt der Kolben vom Permanentmagneten verriegelt, bis ein Impuls mit entgegengesetzter Polarität erfolgt.

Haupteigenschaften

• Bistabile Betriebsart: zwei stabile Positionen mit null Leistung im verriegelten Zustand.
• Geringere Wärmeentwicklung durch Impulsbetrieb; geeignet für intermittierende Betätigung.
• Hohe Haltekraft bezogen auf Bauteilgröße dank internem Permanentmagnet.
• Schnelle Reaktion und kompakte Bauweise; magnetische Abschirmung möglich.
• Betrieb mit kurzen Impulsen (z. B. 20–100 ms); empfohlene Spannung bis DC 36 V für WL1253.

Wie man häufige Designfehler vermeidet

• Dauerbetrieb: vermeiden Sie kontinuierliche Ansteuerung. Begrenzen Sie Impulsdauer (typ. 20–100 ms), um Überhitzung der Spule zu vermeiden.
• Falsche Polarität: Verwenden Sie eine H-Brücke oder einen bidirektionalen Treiber; einfache unidirektionale Transistoransteuerung ist nicht ausreichend.
• Rück-EMF: Verwenden Sie Flyback-Dioden oder Zener-Clamps, um Spannungsspitzen beim Ende des Impulses abzufangen.
• Überlastung: Überschreiten Sie nicht die maximale Haltekraft; installieren Sie mechanische Anschläge.
• Schwache Stromquelle: Stellen Sie sicher, dass die Versorgung den Einschaltstrom liefern kann (typ. bis 1–2 A bei 12 V).
• Ferromagnetische Störeinflüsse: Vermeiden Sie nahegelegene Stahl-/Eisenteile, die den Fluss ableiten; bevorzugen Sie nicht-ferromagnetische Befestigungsteile.
• Entmagnetisierung: Vermeiden Sie zu hohe Temperaturen oder falsche wiederholte Impulse, die den Permanentmagneten schwächen können.

Technisches Datenblatt (Auszug)

• Brand: Weilong Technology
• Model Number: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Model: Push-Pull Type
• Holding Force: 3000 GF
• Stroke (mm): 6 mm (kundenspezifisch)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certification: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: Screw
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (non-IP rated)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Pushing Force: 600 GF
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Thread Depth (mm): /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen

Vorteile & Nachteile

• Vorteile: Kein Standby-Strom im verriegelten Zustand; geringe Wärmeentwicklung beim Halten; mechanisches Gedächtnis (Position bleibt bei Stromausfall erhalten); kompakt und langlebig im intermittierenden Betrieb.
• Nachteile: Erfordert bidirektionale Ansteuerung (H-Brücke); meist geringere Zugkraft gegenüber permanent gespeisten Solenoiden; nicht ideal für sehr häufiges Schalten; empfindlich gegenüber starken externen Magnetfeldern.

Fehlerbehebung - Schlüsselpunkte

• Lässt sich nicht verriegeln (bewegt sich, bleibt aber nicht): Impulsdauer zu kurz oder Magnet entmagnetisiert. Impuls auf 50–100 ms erhöhen; Magnet prüfen/ersetzen.
• Bewegt sich gar nicht: Spule kurz/offen, mechanische Blockade oder Treiberdefekt. Spulenwiderstand messen; Kolbenbohrung prüfen; Treiberspannungen verifizieren.
• Intermittierendes Verriegeln: Asymmetrische Polarität, unzureichender Impulsstrom oder Blockierung. Polarität prüfen und Versorgung stabilisieren (Low-ESR-Kondensator nahe der Spule).
• Verriegelt, gibt aber unter Last nach: Externe Last überschreitet Haltekraft oder ferromagnetische Befestigung stört. Stärkeren Magneten/Solenoid oder nicht-ferromagnetische Befestigung verwenden.
• Überhitzung beim Pulsbetrieb: Firmware-Timing (Impulsbreite) prüfen; Hardware-Watchdog/Limits hinzufügen, um längere Leitung zu verhindern.

Anwendungen
Typische Anwendungen: smarte Schlösser, Absperrventile für Zähler, tragbare medizinische Geräte (Ventile/Steuerungen), Verriegelungen für E-Fahrzeuge, Automaten, Zugangskontrollsysteme, IoT-Aktuatoren und andere stromsparende Automatisierungen, die einen gehaltenen Zustand ohne Energie benötigen.

Technische Spezifikationen

• Model: WL1253
• Rated Voltage: DC 36V
• Rated Power: 30.9 W
• Work Type: Push-Pull (bi-stable)
• Holding Force: 3000 GF
• Pushing Force: 600 GF
• Stroke: 6 mm (customizable)
• Reset Time: 0.2 s
• Service Life: 100,000 cycles
• Certifications: CE, RoHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length: 200 mm
• Mounting: Screw
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: None (not IP rated)
• Insulation Class: B
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• MOQ: 1000 pcs
• Supply Capacity: 5000 pcs/week
• Typical lead-time: 30 days
