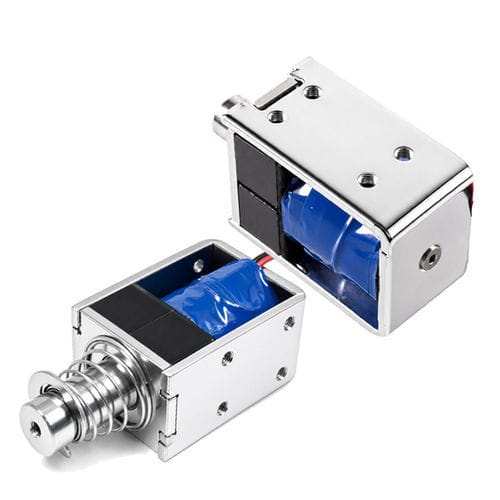

Elektro-Haftmagnet WL1037

Verriegelungfür SelbsthaltungMiniatur

Produktübersicht
Der WL1037 ist ein rastender DC-Solenoid (bistabil, Push-Pull) für Verriegelungs- und Halteanwendungen, bei denen Dauerstrom unerwünscht ist. Er verriegelt durch Permanentmagnete und benötigt nur kurze DC-Impulse zum Umschalten, wodurch er sich für batteriebetriebene und energieeffiziente Systeme eignet.

Hauptmerkmale

• Bistabile Zweipositionenfunktion: hält die Position ohne Dauerstrom.
• Impulsbetrieb: Umschaltung in Millisekunden; energieeffizientes Halten.
• Verfügbar als Einspulen-Version (erfordert Polumkehr) oder Zweispulen-Varianten.
• Kompaktes Design mit hohem Kraft-zu-Größe-Verhältnis.
• Gehäusevarianten: offen, tubular (feuchtigkeitsbeständig) oder vollständig gekapselt (IP65/IP67).

Produktdetails

• Brand: Weilong Technology
• Modell: WL1037
• Nennspannung: DC 24.0 V (andere: 3V, 5V, 12V, 48V)
• Nennleistung: 12,3 W
• Arbeitsweise: Push-Pull
• Haltekraft: 2,6 N (typ.)
• Hub: 10 mm (konfigurierbar 2–15 mm)
• Rückstellzeit: 0,2 s
• Betriebsdauer: ~500.000 Zyklen
• Isolationsklasse: B; Hi-Pot: AC 600V 2s
• Anschlusslänge: 200 mm; Montage: Schraube
• Betriebstemperatur: -10°C bis 100°C
• Arbeitszyklus: modellabhängig (Impuls-/Intervallbetrieb empfohlen)
• Zertifizierungen: CE, RoHS, ISO9001
• MOQ: 1000 Stk.; Kapazität: 5000 Stk./Woche; Lieferzeit: ~30 Tage ab Shenzhen

Mechanismus
Das Bauteil nutzt Permanentmagneten, um den Stößel in ausgefahrener oder eingefahrener Position zu halten. Ein kurzer, in der Polarität gesteuerter DC-Impuls (oder das Aktivieren der gegenüberliegenden Spule) überwindet die magnetische Verriegelung und bewegt den Stößel; nach Ende des Impulses hält der permanente Magnetfluss die Position ohne Stromzufuhr.

Vorteile

• Sehr geringer Stromverbrauch im Haltezustand — ideal für batteriebetriebene Geräte.
• Keine Wärmeentwicklung im Leerlauf, was die Zuverlässigkeit erhöht.
• Behält den letzten Zustand bei Stromausfall (fail-last).
• Kompakte Bauform mit hoher Kraft relativ zur Größe.

Einschränkungen

• Benötigt Polumkehrsteuerung (Einspulenversion mit H-Bridge) oder Zweispulen-Treiber.
• Kein intrinsisches Fail-Safe-Rückführverhalten — zusätzlicher Mechanismus erforderlich.
• Impulsdauer kritisch: zu kurz kann nicht verriegeln, zu lang kann die Spule überhitzen.
• Höhere Kosten gegenüber einfachen Solenoiden aufgrund von Magneten und Präzisionsfertigung.

Anwendungen

• Elektronische Schlösser, Gehäuseverriegelungen und Zugangskontrollen.
• Batteriebetriebene Geräte: Zähler, tragbare Messgeräte, Fernbedienungen.
• Getränke- und Warenautomaten, Ticket- und Ausgabesysteme.
• Industrielle Automation: Klappen, Abzweiger, Pilotventile, wenn Dauerbetrieb ungeeignet ist.
• Automotive-Kontakte und Verriegelungsmechanismen mit geringem Haltestrombedarf.

Fehlerbehebung (Kurz)

• Elektrische Prüfungen: Eingangsspannung, Impulsamplitude/-dauer und Polarität prüfen; Spulenwiderstand und Isolationswiderstand messen.
• Mechanische Prüfungen: Stößelbohrung reinigen, Ausrichtung und Luftspalt prüfen, Federn inspizieren.
• Verriegelungsfehler: schwacher/fehlender Set/Reset-Impuls, entmagnetisierte Magnete, Stößelverklemmung — Ansteuerung korrigieren, reinigen/ausrichten oder Bauteile ersetzen.

Technische Daten (Schlüsselwerte)

• Brand: Weilong Technology
• Modell: WL1037
• Nennspannung: DC 24.0 V
• Leistung: 12,3 W
• Typ: Push-Pull
• Haltekraft: 2,6 N
• Hub: 10 mm (konfigurierbar)
• Rückstellzeit: 0,2 s
• Lebensdauer: 500.000 Zyklen
• Zertifizierungen: CE, RoHS, ISO9001
• Anschlusslänge: 200 mm; Montage: Schraube; Toleranz: ±0,1 mm
• Schutzart: standardmäßig keine (tubular/abgedichtete Varianten verfügbar)
• Betriebstemp.: -10°C bis 100°C; Isolationsklasse: B; Hi-Pot: AC 600V 2s
• MOQ: 1000 Stk.; Produktionskapazität: 5000 Stk./Woche; Lieferzeit: ~30 Tage; Hafen: Shenzhen
