Hubmagnet WL1035

für Selbsthaltungkompakt24 V

Übersicht

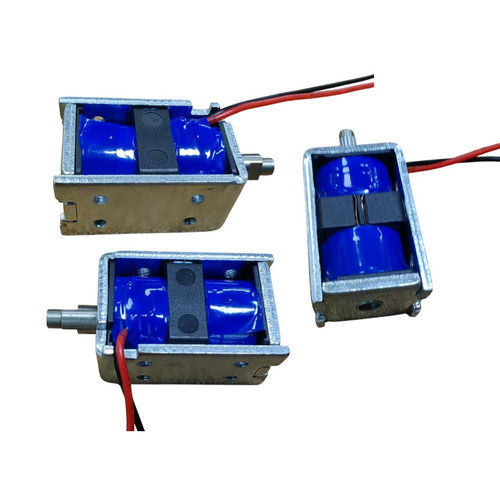

Der Push-Pull Verriegelungs-Elektromagnet Weilong AS 1035 (WL1035) ist ein elektromagnetischer Aktuator, der kurze elektrische Impulse in lineare Bewegung umsetzt und am Endanschlag verriegelt, ohne Dauerstrom. Entwickelt für kompakte Einbauten mit niedrigem Haltestrombedarf und schneller Reaktion.

Funktionsweise
Bei einem kurzen Impuls erzeugt die Spule ein Magnetfeld, das den Anker (Plunger) vor- oder zurückbewegt. Ein Permanentmagnet oder mechanischer Riegel hält die Position nach dem Impuls, wodurch Dauerstrom, Wärmeentwicklung und Energieverbrauch reduziert werden.

Anwendungen

• Zutrittskontrolle: elektronische Schlösser, Fallen
• Verkaufsautomaten und Dosiermechanismen
• Tragbare medizinische und Diagnostikgeräte
• Industrielle Automatisierung: Ventile, Tore, Greifer, Roboterendeffektoren
• Automobil: Türaktuatoren, Schaltmechanismen
• Smart-Home-Möbel, Paketfächer, intelligente Schränke

Vorteile und Nachteile

• Vorteile: Impulsbetrieb — sehr niedriger durchschnittlicher Energieverbrauch, Halten ohne Dauerstrom, geringere Wärmeentwicklung, kompakte Bauform, schnelle Schaltzeiten.
• Nachteile: Verriegelungsmechanismus erhöht Komplexität, kann einen dedizierten Impulstreiber erfordern, Haltekräfte variieren in den Spezifikationen (siehe Hinweis), mögliche langfristige magnetische/mechanische Abnutzung bei unzureichender Auslegung.

Fehlerbehebung (häufige Probleme)

• Keine Bewegung: prüfen Sie Versorgung, Verkabelung, Impulsparameter und Spulenstatus.
• Keine Verriegelung: prüfen Sie Magnetausrichtung, mechanische Blockaden sowie Polarität/Dauer des Impulses.
• Überhitzung: zu hoher Einschaltdaueranteil oder falsche Spannung.
• Langsame Reaktion: prüfen auf Reibung, Verschmutzung oder Montageungenauigkeiten.

Produktdatenblatt (Schlüsseldaten)

• Brand: Weilong
• Modellnummer: AS 1035 (WL1035)
• Nennspannung (V): DC 12V, 18V, 24V
• Nennleistung (W): 24 W
• Arbeitsmodell: Pull / Push
• Haltekraft: an einer Stelle 280 GF (≈2,75 N), an anderer Stelle 20 N — vor Bestellung prüfen
• Hub (mm): 3–8 mm (kundenspezifisch, typisch 4–8 mm)
• Reset-Zeit: 0,2 s ON, 1,8–2 s OFF (Beispiel)
• Betriebsdauer: 100.000 Zyklen
• Zertifizierungen: CE, RoHS, ISO9001
• Material: hochwertiges Magnet-Eisen
• Anschlussleitung Länge: 200 mm
• Montageart: Schraubmontage
• Maßtoleranz: ±0,1 mm
• Isolationsklasse: B (130°C)
• Hi-Pot Test: AC 600 V 50/60 Hz 2 s
• Arbeitstemperatur: -10°C bis 100°C
• Duty Cycle: Impulsbetrieb, Bereich 1–100% (Beispiele: 0,2 s ON / 1,8 s OFF)
• MOQ: 1000 Stk.; Lieferfähigkeit: 5000 Stk./Woche; Lieferzeit: 30 Tage ab Shenzhen

Einheitliche Merkmale

• Gehäuse: Kohlenstoffstahl mit Zinkbeschichtung, glatte Oberfläche; 96 Std. Salzsprühnebeltest zur Korrosionsbeständigkeit.
• Anker: Kohlenstoffstahl, Ø 4–10 mm, zinkbeschichtet.
• Spule: Reinkupferwicklung für zuverlässige Temperaturentwicklung.
• Elektrisches Beispiel: Widerstand 6 Ω, Strom ≈12 A, Leistung 24 W.
• Verfügbare Spannungen: DC 12V / 18V / 24V; einstellbarer Hub 3–8 mm.

Technische Spezifikationen

• Brand: Weilong
• Modell: AS 1035 (WL1035)
• Nennspannungen: DC 12 V, 18 V, 24 V
• Nennleistung: 24 W
• Widerstand: 6 Ω (Beispiel)
• Betriebsstrom Beispiel: ≈12 A
• Hub: 3–8 mm konfigurierbar (typisch 4–8 mm)
• Haltekraft: 280 GF (und alternativ 20 N angegeben) — je nach Anwendung bestätigen
• Anschlusslänge: 200 mm
• Gehäuse: Kohlenstoffstahl zinkbeschichtet (Salznebel geprüft)
• Anker: Kohlenstoffstahl zinkbeschichtet (Ø 4–10 mm)
• Isolationsklasse: B (130°C)
• Hi-Pot: AC 600 V 50/60 Hz 2 s
• Lebensdauer: 100.000 Zyklen
• Beispiel-Duty: 0,2 s ON, 1,8–2 s OFF (Bereich 1–100%)
• Betriebstemperatur: -10°C bis 100°C
• Montage: Schraubtyp
• Zertifizierungen: CE, RoHS, ISO9001
• MOQ / Lieferkapazität / Lieferung: 1000 Stk. MOQ; ~5000 Stk./Woche; 30 Tage ab Shenzhen
