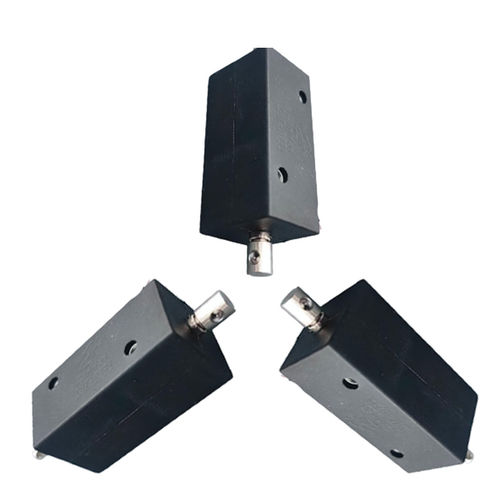

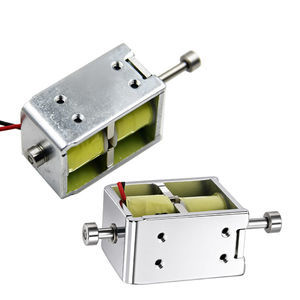

Elektro-Haftmagnet WL0735B

Verriegelungfür Selbsthaltungkompakt

Produktübersicht
Ein rastender Push‑Pull‑Solenoid ist ein elektromagnetischer Aktuator, der lineare Schub‑ und Zugbewegungen liefert und ohne kontinuierliche Stromzufuhr in der Position verriegelt bleibt. Ein kurzer elektrischer Impuls wechselt den Zustand; der Kolben wird durch einen Permanentmagneten oder eine mechanische Verriegelung gehalten und bietet eine energieeffiziente Lösung für automatisierte Systeme und batteriebetriebene Geräte.

Funktionsweise
Ein elektrischer Impuls versorgt die Spule und bewegt den inneren Kolben in die Push‑ oder Pull‑Position. Der Kolben bleibt durch Magnet oder Verriegelung festgehalten, sodass kein Haltestrom erforderlich ist. Ein umgekehrter Impuls oder eine zusätzliche Spule löst die Verriegelung und bringt den Kolben in die Ausgangsstellung zurück.

Hauptmerkmale

• Hält die Position ohne kontinuierliche Stromzufuhr (Rastfunktion)
• Geringe Wärmeentwicklung im Betrieb
• Schnelle Reaktionszeit, geeignet für hohe Schaltfrequenzen
• Kompakte Bauform und leiser Betrieb
• Hohe Lebensdauer (für viele Zyklen ausgelegt)
• Konfigurierbar in Spannungen, Hüben und Haltekräften

Industrielle Anwendungen

• Industrielle Automatisierung: Verriegelungsmechanismen, Sortier‑ und Fördersysteme, Roboteraktuatoren, Sicherheitsverriegelungen
• Zugangskontrolle: Elektronische Tür‑ und Schrankverschlüsse
• Verkaufs‑ und Ausgabemaschinen
• Medizingeräte und tragbare Instrumente
• Fahrzeugsysteme: elektronische Verriegelungen, Sitz‑ oder Getriebemechanismen
• Ventile und Flüssigkeitssteuergeräte, IoT‑ und batteriebetriebene Geräte

Vorteile

• Reduzierter Energieverbrauch (Strom nur beim Schalten)
• Kein Haltestrom erforderlich
• Niedrigere Betriebstemperatur und längere Lebensdauer
• Präzise Positionierung und leiser Betrieb

Nachteile

• Komplexere Auslegung und meist höhere Kosten als nicht rastende Solenoide
• In vielen Ausführungen sind Impulssteuerungen (Polumkehr oder Doppelspule) erforderlich
• Haltekraft hängt vom Magnet-/Verriegelungsdesign ab und kann für sehr hohe Lasten begrenzt sein
• Kann durch starke äußere Magnetfelder oder mechanische Stöße beeinträchtigt werden, wenn nicht geschützt

Fehlerbehebung

• Überprüfen Sie Versorgungsspannung und Impulsparameter
• Kontrollieren Sie Verkabelung, Steckverbinder und Lötstellen
• Messen Sie den Spulenwiderstand und prüfen Sie auf Unterbrechungen/Kurzschlüsse
• Prüfen Sie auf mechanische Blockaden, Verschmutzung oder Korrosion
• Bestätigen Sie die Integrität der Verriegelung und die richtige Impulsdauer
• Beurteilen Sie den Einschaltdauerzyklus, um Überhitzung durch zu lange Dauerbetrieb zu vermeiden

Auswahlkriterien

• Festlegen der erforderlichen Halte‑ und Schub/Zug‑Kräfte
• Bestätigen der benötigten Hublänge (3–5 mm typisch für dieses Modell)
• Wahl der Betriebsspannung (DC 12V oder DC 24V) und zulässigen Stromaufnahme
• Definition von Duty‑Cycle, Schaltfrequenz und Reaktionszeit
• Prüfen der Montageabmessungen, Umweltschutzanforderungen und Betriebstemperatur
• Prototyp‑Tests zur Validierung von Kraft, Haltbarkeit und elektrischem Verhalten

Technische Daten

• Marke: Weilong Technology
• Modell: WL0735B
• Nennspannung: DC 12V oder DC 24V
• Nennleistung: 9 W
• Betriebsart: Push–Pull (rastend)
• Haltekraft: 500 Gf
• Push/Pull‑Kraft: 120 Gf
• Hub: anpassbar, 3–5 mm
• Strom: 0,75 A
• Material: Gehäuse aus Kohlenstoffstahl
• Anschlussleitung: 200 mm
• Montageart: Befestigung mit Schraubenlöchern
• Maßtoleranz: ±0,1 mm
• Wasserfestigkeit: nicht angegeben
• Isolationsklasse: B
• Hi‑Pot‑Test: AC 600V 50/60Hz 2s
• Haltekraft bei Nichtaktivierung: 0
• Betriebstemperatur: -10°C bis 100°C
• Duty‑Cycle: 1–100%
• Lebensdauer: ~100.000 Zyklen
• Zahlungsbedingungen: TT oder Akkreditiv bei Sicht
• Musterbestellung: Ja
• Garantie: 1 Jahr
• MOQ: 500 Stk.
• Lieferfähigkeit: 5.000 Stk. pro Woche
• Lieferzeit: 40 Tage
• Verladehafen: Shenzhen
