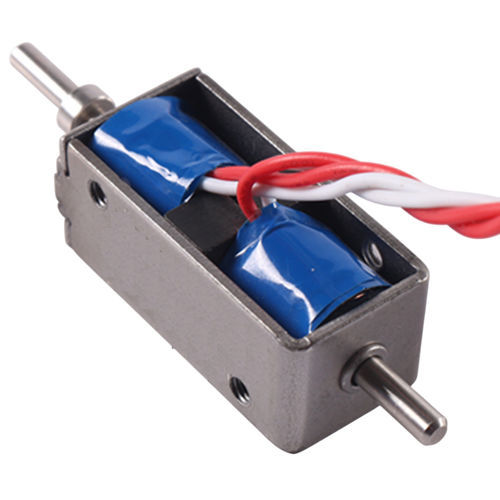

Elektro-Haftmagnet WL 0735

für Selbsthaltungkompaktbistabil

Übersicht
Magnetische Rastmagnet-Solenoide sind offene lineare Solenoide mit integrierten Permanentmagneten, die den Stößel ohne Dauerversorgung in Position halten. Sie sind für energiearme, batteriebetriebene oder entfernte Anwendungen ausgelegt, bei denen Positionshaltung mit minimaler Wärmeentwicklung erforderlich ist.

Gerätefunktionen
Der Betrieb ist bistabil: Ein kurzer Steuerimpuls bewegt den Stößel, danach hält der Permanentmagnet ihn mechanisch ohne Stromzufuhr. Das WL 0735 ist eine Open-Frame Pull/Push-Einheit zur Integration in kompakte Geräte; Anpassungen an Stößelende, Anschlüssen und Befestigungsbohrungen sind bei MOQ möglich.

Produktdatenblatt (Kurzfassung)
Brand: Weilong Technology
Model Number: WL 0735
Rated Voltage (V): DC 12V or DC 24V
Rated Power (W): 14 W
Work Model: Pull Push Type
Holding Force (N): 2 N
Stroke (mm): Customized
Reset Time (s): 1 S
Service Life: 200,000 cycles
Certifications: CE, ROHS, ISO9001
Material: Carbon steel housing
Lead Wire Length (mm): 200
Install Style: mounted screw hole for easy set up
Dimension Tolerance: +/- 0.1 mm
Water-proof: none (no IP rating specified)
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0 N
Working Temperature: -10°C to 100°C
Duty Cycle: 1-100%
MOQ: 500 pcs
Supply Ability: 5000 pcs per week
Delivery Time: 30 days
Port of Loading: Shenzhen
Warranty: 1 year

Anwendungen

• Intelligente Schlösser & Zugangskontrolle: elektronische Türschlösser, Schränke, Paketfächer, Hotelschlösser, Automaten-Türen — wegen niedrigem Standby-Verbrauch und Halten bei Stromausfall.
• Industrielle Automatisierung: Positioniersperren, Sortier-/Ausgabesysteme, Sicherheitsverriegelungen, mechanische Halteaktuatoren — hält die Position ohne Dauerstrom.
• Fahrzeugsysteme: Tankklappenschlösser, Verriegelung Ladeanschluss EV, Verriegelungen von Sitzen/Mechanismen — spart Batterie und erzeugt wenig Wärme.
• Medizinische Geräte: tragbare Diagnosegeräte, Medikamentenspender, Medizinschränke — geeignet für batteriebetriebene Geräte.
• IoT & Smart Home: intelligente Postfächer, Schließfächer, automatische Schubladen, Gerätesperren — energiesparende Zustandshaltung.
• Bezahl- & Verkaufsautomaten: Fahrkartenautomaten, münzbetriebene Geräte, POS-Sperrmodule, Geldautomat-Mechaniken — behält Zustand ohne Dauerstrom.
• Energie & Versorgung: Smart Meter, Schaltstellenverriegelung, Fernschaltrelais, Relais für Solar-/Batteriesysteme — reduziert langfristigen Energieverbrauch.

Vorteile und Nachteile

• Vorteile: kein Haltestrom, geringe Wärmeabgabe, lange Lebensdauer, schnelle Reaktion, bistabile Funktion für batteriebetriebene Geräte.
• Nachteile: erfordert Impulssteuerung oder Polaritätsumkehr zur Zustandsänderung, Polaritätsempfindlichkeit, komplexere Ansteuerelektronik, höhere Anschaffungskosten im Vergleich zu Standard-Solenoiden.

Zusätzliche Hinweise
Entwickelt für OEM-Anpassungen von Kraft, Hub, Spannung, Größe, Befestigungsoptionen, Stößelende, Anschlüsse und Bohrungen gemäß Mindestbestellmengen. Rastbetrieb verwendet typischerweise kurze Pulse (z. B. 20–200 ms) und kann je nach Rasttyp Treiberschaltungen (H-Bridge oder Polaritätsumkehr) erfordern.

Technische Daten

• Model: WL 0735
• Brand: Weilong Technology
• Rated Voltage: DC 12V or DC 24V
• Rated Power: 14 W
• Work Model: Pull Push Type
• Holding Force: 2 N
• Stroke: Customized
• Reset Time: 1 s
• Service Life: 200,000 cycles
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing
• Lead Wire Length: 200 mm
• Installation: mounted with screw holes
• Dimension Tolerance: +/- 0.1 mm
• Waterproof: none (no IP rating)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Operating Temperature: -10°C to 100°C
• Duty Cycle: 1-100%
• MOQ: 500 pcs
• Supply Ability: 5000 pcs/week
• Delivery Time: 30 days
• Port of Loading: Shenzhen
• Warranty: 1 year
