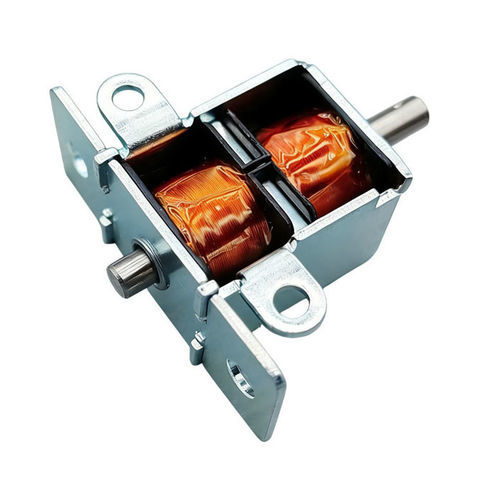

Verschluss mit Ziehöffnung WL0726

SchnappabsperrbarEisen

Überblick
Das rastende Magnetriegel-Modell WL 0726 ist ein kompakter, energiesparender bistabiler Elektromagnetverschluss für automatisierte Systeme und Sicherheitsanwendungen. Er bleibt verriegelt oder entriegelt ohne kontinuierliche Energiezufuhr und benötigt nur einen kurzen Impuls zum Zustandswechsel. Geeignet für Smart Lockers, Verkaufsautomaten, Kioske, Geldautomaten, Medizinschränke sowie diverse IoT- und Industriegeräte. Verfügbar in DC 6V, 12V und 24V; ausgelegt für lange Lebensdauer, geringe Wärmeentwicklung und einstellbare Kraft sowie Hub.

Konstruktion und Funktionsprinzip
Das Gerät besteht aus einer Spule und einem Kern (Plunger) mit einem bistabilen Mechanismus, der einen Permanentmagneten oder einen mechanischen Riegel nutzt, um die Position ohne Dauererregung zu halten. Die Steuerung erfolgt per Impuls (typ. 20–100 ms) oder durch Polaritätsumkehr für bistabile Umschaltung. Varianten unterstützen je nach Anwendung fail-safe oder fail-secure Verhalten.

Wesentliche Funktionsmerkmale

• Energiesparendes bistabiles Design: hält die Position ohne dauerhaften Strom.
• Schnelle Reaktion und lange Lebensdauer (typ. 200.000 Zyklen).
• Einstellbare Haltekraft und Hub für unterschiedliche Montage- und Verriegelungsanforderungen.
• Spannungsoptionen: DC 6V / 12V / 24V.
• Push-Pull lineare Betriebsart (Push/Pull-Plunger).

Anwendungen

• Smart Lockers, Paketfächer und Selbstbedienungsschränke.
• Verkaufsautomaten, Ticketing-Systeme, Automatenkioske und Geldautomaten.
• Medizinische Aufbewahrungsschränke und Gerätefächer.
• Automotive-Fachverriegelungen und Zutrittskontrollsysteme.
• Industrielle Automatisierung, IoT-Endpunkte und Smart-Building-Geräte.

Vorteile

• Sehr niedriger Energieverbrauch im Vergleich zu Dauerbetriebs-Solenoiden (geeignet für batteriebetriebene Systeme).
• Geringe Wärmeentwicklung und verlängerte Betriebsdauer.
• Kompaktes, leichtes Design zur Integration in beengte Räume.
• Anpassbar in Spannung, Hublänge und Haltekraft.
• Konfigurierbar für Fail-Safe- oder Fail-Secure-Betrieb.

Nachteile

• Erfordert präzise Impulssteuerungselektronik, was die Systemkomplexität erhöht.
• Anschaffungskosten können höher sein als bei einfachen nicht-rastenden Solenoiden.
• In einigen Ausführungen können Rückstellzeit und Haltekraft von Dauerbetriebsvarianten abweichen.

Fehlerbehebung (Kurzfassung)

• Verriegelung reagiert nicht: Versorgungsspannung, Impulssignal (20–100 ms), Verdrahtung und Spulenwiderstand prüfen.
• Verriegelung betätigt, aber nicht eingerastet: Impulsenergie/-dauer innerhalb der Spez. erhöhen; inneren Riegel/Magnet und mechanische Ausrichtung prüfen.
• Unzureichende Verriegelungskraft: stabile Spannung prüfen; leistungsstärkeres Modell in Erwägung ziehen; Verschleiß oder Blockaden prüfen.
• Spulenüberhitzung: Daueransteuerung vermeiden; richtige Spannung sicherstellen und Arbeitszyklus reduzieren.
• Unstabiler Betrieb: elektrische Verbindungen sichern; stabilen Treiber verwenden; bei Umwelteinflüssen Gehäuse mit IP-Schutz erwägen.
• Vibrationen/Lärm: Befestigung und Ausrichtung prüfen; verschlissene Teile ersetzen.
• Verriegelung fest: für bistabile Typen Umkehrimpuls sicherstellen; Verklemmungen beseitigen; defekte Einheit ersetzen.

Design- und Integrationshinweise
Anwendungsanforderungen identifizieren (Platz, Umgebung, Fail-Safe vs Fail-Secure, Energiequelle). Elektrische Parameter festlegen (Spannung: 6/12/24V DC, Impuls 20–100 ms, Strom/Leistung) und mechanische Parameter (typischer Hub 5–10 mm, erforderliche Haltekraft, Plunger-Typ, Montage). Magnetische Verriegelung oder mechanischer Riegel nach Kompromissen wählen. Thermische/Zyklus-Grenzen beachten und Spulendraht mit Sicherheitsmarge wählen. IP-Schutz für Außenanwendungen und Korrosionsschutz spezifizieren. Mit geeignetem Treiber (MOSFET/Driver) integrieren, Impuls- oder Polaritätsumkehrsteuerung implementieren und optionales Feedback vorsehen. Lebensdauer mit Zyklus-, Thermik-, Vibrations- und Korrosionstests validieren. Anpassungsoptionen: Spannung, Hub, Kraft, Montage, Anschluss und Beschichtungen.

Technische Spezifikationen

• Brand: Weilong Technology
• Model Number: WL 0726
• Rated Voltage (V): DC 6V, 12V, or 24V
• Rated Power (W): 14–25 W
• Work Mode: Push and Pull Linear
• Holding Force (N): 1–10 N
• Stroke (mm): 5–10 mm (customizable)
• Reset Time(s): 1 s ON, 9 s OFF
• Service Life: 200,000 cycles (typical)
• Certification: CE, ROHS, ISO9001
• Material: Superior magnet iron
• Lead Wire Length (mm): 200 mm
• Install Style: Screw mounting
• Tolerance of Dimension: +/- 0.1 mm
• Water-proof: None (standard)
• Insulation Class: B
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0 N
• Working Temperature: -10°C to 100°C
• Duty Cycle: 1–100%
• Payment Term: TT or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs per week
• Delivery Time: 30 Days
• Port of Loading: Shenzhen
