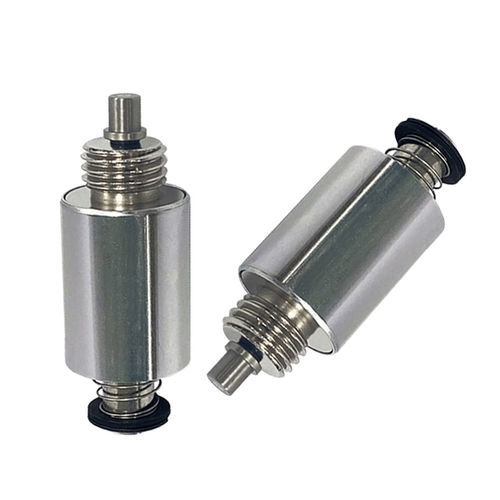

Elektrischer Antrieb WL2432

linearmit Magnetkolbenmit Federrückstellung

Produktübersicht
Der rohrförmige Solenoid-Aktuator ist ein präziser linearer elektromagnetischer Aktuator, der elektrische Energie in kontrollierte lineare Bewegung umwandelt. Die zylindrische Rohrkonstruktion (Spule, Anker und Rückstellfeder) bietet eine hohe Kraftdichte bei kompakter Bauform, schnelle Reaktion, lange Lebensdauer und stabiles Betriebsverhalten im Dauerbetrieb. Das Gerät kann in Push- oder Pull-Konfigurationen eingesetzt werden und ist für einfache Integration und geringen Wartungsaufwand ausgelegt.

Funktionsweise
Beim Anlegen der Spannung erzeugt die Spule ein Magnetfeld im Inneren des Rohraktuators, das den inneren Anker anzieht und lineare Bewegung erzeugt. Beim Abschalten drückt die Rückstellfeder den Anker zurück. Die Rohrgeometrie sorgt für einen effizienten magnetischen Kreis, der die Kraft für eine gegebene Größe maximiert; die Leistung hängt von Spulenleistung, angelegter Spannung, Einschaltdauer und Luftspalt ab.

Hauptmerkmale

• Kompakte Rohrgeometrie mit hohem Kraft-/Größen-Verhältnis.
• Schnelle Ansprechzeit, geeignet für Hochgeschwindigkeitsumschaltungen und präzise ON/OFF-Bewegungssteuerung.
• Ausgelegt für lange Betriebsdauer und hohe Zyklenzahlen.
• Erhältlich in mehreren Spannungen und Hublängen für verschiedene Anwendungen.
• Abgedichtetes Rohrdesign erhöht Haltbarkeit und Umweltschutz (Standardvariante nicht wasserdicht).
• Flexible Montageoptionen mit beidseitiger Befestigung und Schraubenlöchern für einfache Installation.

Anwendungen

• Industrielle Automatisierung: Positionierung, Auswerfen, Klemmen, Schaltfunktionen.
• Ventilsteuerung und Fluidtechnik.
• Medizinische Geräte mit präziser linearer Bewegung.
• Verkaufsautomaten und Dosiergeräte.
• Zugangskontrolle und elektronische Schlösser.
• Fahrzeug-Aktuierung und Steuerungssysteme.
• Robotik und smarte Fertigungssysteme.

Vorteile & Nachteile (Zusammenfassung)

• Vorteile: kompakte Bauform, schnelle Reaktion, zuverlässiger Betrieb bei geringem Wartungsaufwand, hohes Kraft-/Größen-Verhältnis, multiple Spannungsoptionen und breite industrielle Einsetzbarkeit.
• Nachteile: begrenzter Hub im Vergleich zu elektrischen Zylindern oder Linearmotoren; die Kraft nimmt bei langen Hüben ab; Spulenerwärmung bei Dauer-/Hochlastbetrieb erfordert thermisches Management; empfindlich gegenüber Fehlausrichtung und eventuell zusätzlichem Umweltschutz in rauen Einsatzbedingungen.

Technische Spezifikationen

• Brand: Weilong Technology
• Model number: WL 2432
• Rated voltage: DC 12 or 24 V
• Rated power: 10–15 W
• Work model / lifecycle: 100,000 lifespan cycles (table entry)
• Push / Pull force: ~100 gf at 10 mm stroke (as listed)
• Stroke: 3–10 mm
• Reset time: listed as 1 s / 3 s off (table entry)
• Service life: 300,000 cycles (table entry)
• Certifications: CE, ROHS, ISO9001
• Material: Carbon steel housing with zinc plated coating
• Lead wire length: 200 mm
• Install style: both sides with three mounting screw holes
• Dimensional tolerance: +/- 0.1 mm
• Water-proof: None (standard variant)
• Insulation class: F (150°C)
• Hi-Pot test: AC 600 V 50/60 Hz 1 s
• Non-excitation holding force: 0
• Working temperature range: -10°C to 100°C
• Duty cycle: 1–100% (depends on variant and thermal management)
• Payment terms: TT or LC at sight
• Sample order: Yes
• Warranty: 1 year
• MOQ: 500 pcs
• Supply ability: 5000 pcs per week
• Delivery time: 30 days
• Port of loading: Shenzhen
