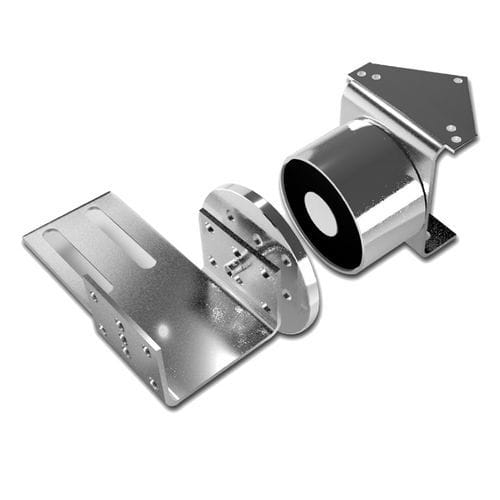

Magnetisch-induktives Schloss WL5030

mit elektrischer Bedienungfür TürVitrin

Produktübersicht
Das WL5030 ist ein 12V Elektromagnetverschluss, entwickelt für Zutrittskontrollen an Türen. Das Gerät verwendet einen Elektromagneten am Türrahmen und eine Gegenplatte an der Tür. Bei Anlegen von DC12V erzeugt die Spule ein Magnetfeld, das die Gegenplatte anzieht und eine Haltekraft von 50–60 kg bietet. Der Einsatzbereich sind Innenbereiche wie Büros, Einzelhandel, Industrieanlagen und Smart-Home-Systeme.

Funktion des Magnetverschlusses
Prinzip: Die Spule wird mit 12V DC versorgt und erzeugt ein Magnetfeld, das die Gegenplatte anzieht und die Tür verriegelt. Das WL5030 ist als fail-safe ausgelegt: Stromausfall löst den Verschluss, um eine Notausgangsfunktion zu ermöglichen. Kompatibel mit RFID-Lesern, Tastaturen und biometrischen Controllern.

WL5030 Produktzusammenfassung
Zweck: Zutrittskontrolle. Wichtige Merkmale: zuverlässige Haltekraft, schnelle Reaktion, geringer Wartungsaufwand, kompatibel mit Standard-Controllern und Halterungen für Glas-/Metall-/Holztüren. Empfohlen, wenn fail-safe Betrieb erforderlich ist.

Video
Produktvideo zeigt WL5030-Funktionen, Verkabelung und Installationsbeispiele.

Detailanzeige (Bilder)
Enthält Produktbilder und Installationsdiagramme, die Montage an Glas-, Metall- und Holztüren sowie typische Anwendungsszenarien zeigen.

Produktdatenblatt (Schlüsseldaten)

• Brand: Weilong Technology
• Model Number: WL5030
• Rated Voltage: DC12V (unterstützt auch 24V)
• Rated Power: 8–10 W
• Holding Force: 50–60 kg
• Stroke: anpassbar (0 mm Standard)
• Reset Time: 1 s ON, 3 s OFF
• Service Life: 200.000 Zyklen
• Certifications: CE, RoHS, ISO9001
• Material: superior magnet iron
• Lead Wire Length: 200 mm
• Install Style: screw
• Insulation Class: B
• Working Temperature: -10°C bis 100°C
• Duty Cycle: 1–100%
• Warranty: 1 year
• MOQ: 1000 pcs
• Supply Ability: 5000 pcs/Woche
• Delivery Time: 30 Tage (Hafen: Shenzhen)

Anwendungen

• Bürotüren integriert mit Kartenlesern, Tastaturen oder Biometrie
• Mitarbeiterbereiche und Lager im Einzelhandel
• Smart-Home-Eingangssysteme und Fernüberwachung
• Industrielager, Labore und Produktionsbereiche mit Zutrittskontrolle
• Glas-Türen in Hotels, Banken und Einkaufszentren mit speziellen Halterungen
• Schulen, Krankenhäuser und Gesundheitseinrichtungen für Sperrbereiche

Vorteile und Einschränkungen
Vorteile

• Sofortige Verriegelungs-/Entriegelungsreaktion
• Kein mechanischer Riegel erforderlich — vereinfachte Türfunktion
• Wenig bewegliche Teile — geringe mechanische Abnutzung
• Geeignete Haltekraft für Glas-, Metall- und Holztüren
• Integration mit Fern-Zutrittskontrollsystemen (RFID, Tastatur, Biometrie)
• Fail-safe Freigabe bei Stromausfall

Einschränkungen

• Benötigt stabile 12V DC Versorgung oder Backup
• Sicherheitslücke möglich bei Stromausfall ohne Backup
• Höhere Kosten als einfache mechanische Schlösser
• Professionelle Installation empfohlen für Ausrichtung und Verkabelung
• Mögliche Wärmeentwicklung bei fehlerhafter Spannung/Strom oder unzureichender Wärmeableitung
• Standardgerät ist nicht wasserdicht — für außen Varianten/Schutz verwenden

Wartung & Fehlersuche
Wartungsplan

• Monatlich: Kontaktflächen mit weichem Tuch und Isopropylalkohol reinigen; Ablagerungen entfernen und Armaturfläche prüfen
• Vierteljährlich: Befestigungen prüfen und nachziehen; Montage der Gegenplatte kontrollieren und leichte Rotation für Selbstjustage zulassen; bei Bedarf Schraubensicherung anwenden
• Bei Bedarf: Versorgungsspannung/-strom und Verkabelung prüfen

Wie testen und prüfen
Spannung an Klemmen messen (12V DC ±10%) und Stromkapazität des Netzteils verifizieren. Klemmschrauben, Montagebolzen und Ausrichtung zwischen Magnet und Gegenplatte prüfen.

Fehlersuche (Symptom / häufige Ursache / prüfen)

• Schwache Haltekraft / verschmutzte Flächen oder Fehlausrichtung / Flächen reinigen und Ausrichtung prüfen
• Verriegelung löst nicht / Restmagnetismus oder festsitzende Gegenplatte / Gummischeibe prüfen und Armaturbolzen leicht lösen, wenn überdreht
• Überhitzung / falsche Spannung oder schlechte Ableitung / 12V-Eingang und Einstellungen prüfen
• Brummgeräusch / lose Gegenplatte / Armaturbolzen nachziehen und Halterung prüfen

Wartungsplan Zusammenfassung

• Wöchentlich: auf Brummen hören und Temperatur überwachen
• Monatlich: Magnet und Gegenplatte reinigen; leichtes Silikonspray auftragen
• Vierteljährlich: Schraubensicherung und Klemmen prüfen

Wichtige Hinweise
Das WL5030 ist ein fail-safe Elektromagnetverschluss für Innenbereiche. Für Außen- oder Feuchträume geeignete wasserdichte/korrosionsbeständige Varianten oder Schutzmaßnahmen verwenden.

Technische Daten

• Brand: Weilong Technology
• Model: WL5030
• Rated Voltage: DC12V (unterstützt 24V)
• Rated Power: 8–10 W
• Holding Force: 50–60 kg
• Reset Time: 1 s ON, 3 s OFF
• Service Life: 200.000 Zyklen
• Lead Wire Length: 200 mm
• Material: superior magnet iron
• Insulation Class: B
• Working Temperature: -10°C bis 100°C
• Duty Cycle: 1–100%
• Certifications: CE, RoHS, ISO9001
