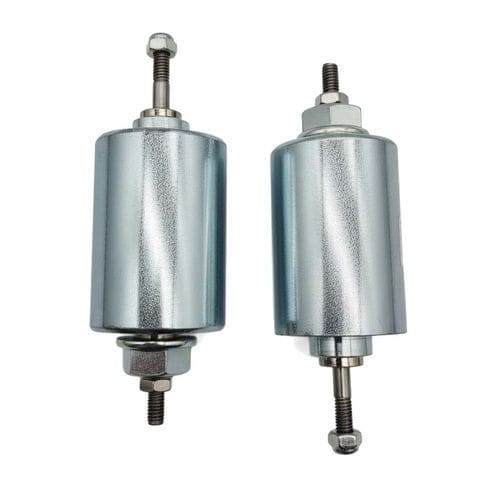

Elektromagnet für Magnetventil WL3043

HaftlinearVerriegelung

Produktübersicht
DC-Rohrkolbenmagnet für industrielle Automatisierung und OEM-Systeme. Wandelt elektrische Energie in gesteuerte lineare Bewegung um, mittels zylindrischer Spule, Kolben und Rückholfeder im geschlossenen Rohrgehäuse. Geeignet für Zug- oder Druckbetrieb und konfigurierbar in Spannung, Hub und Kraft.

Hauptmerkmale

• Rohrförmiger Aufbau mit zylindrischer Spule und gleitendem Kolben
• Zug- oder Druckbetrieb (Zug-/Druckausführung)
• Schnelle Ansprache und lineare Bewegung für Hochgeschwindigkeits- und Präzisionsanwendungen
• Geschlossenes Design reduziert Verschmutzung und vereinfacht Wartung
• Konfigurierbare Spannungsoptionen und anpassbarer Hub/Kraft für OEM-Integration
• Auf Anfrage höhere Isolationsklassen und Wasserschutz bei ausgewählten Modellen

Vorteile

• Rohrgehäuse reduziert Einwirkung von Staub und Feuchtigkeit
• Platzsparende zylindrische Bauform für beengte Einbausituationen
• Schnelle Betätigung und präzise lineare Verstellung
• Geringe Teileanzahl und einfache Montage
• Anpassbare elektrische und mechanische Parameter

Nachteile

• Dauerbetrieb kann Wärmeaufbau verursachen, wenn kein 100%iger Einschaltdauerauslegung vorliegt
• Hub ist im Vergleich zu Motoren oder pneumatischen Aktuatoren begrenzt
• Kraft nimmt mit Entfernung des Kolbens von der Spule ab (nichtlineares Kraft-Hub-Verhalten)
• Benötigt stabile DC-Versorgung, um Spulenschäden zu vermeiden

Fehlerbehebung und Wartung

• Magnet bewegt sich nicht: Versorgungsspannung, Verkabelung, Spule prüfen und sicherstellen, dass der Kolben frei läuft
• Schwache Kraft oder unzureichender Hub: Spannung, Einschaltdauer prüfen, mechanische Hindernisse entfernen und Luftspalt reduzieren
• Spule überhitzt oder durchgebrannt: Dauerhafte Erregung über die Nenn-Einschaltdauer vermeiden, korrekte Spannung sicherstellen und spezifizierten Kolben/Feder verwenden
• Geräusche oder Vibrationen: Befestigung nachziehen, Ausrichtung prüfen und verschlissenen Kolben/Feder ersetzen
• Langsame Ansprache: Nennspannung sicherstellen, Reibstellen reinigen und schwache Federn ersetzen
• Kolben klemmt: Verunreinigungen entfernen, verbogenen/gebrochenen Kolben oder defekte Feder ersetzen und Restmagnetisierung behandeln
• Härtere Umgebungen: IP65/IP67-rohrversionen oder korrosionsbeständige Materialien wählen
• Vorbeugende Hinweise: Spannungs- und Einschaltdauerspezifikationen einhalten, innere Teile sauber und ausgerichtet halten

Anwendungen
Verwendet in Industrieautomatisierung, Verpackungs- und Sortiermaschinen, Verriegelungssystemen, Verkaufsautomaten und Zugangskontrolle, medizinischen Geräten (Diagnostik, Fluidsteuerung), Fahrzeugaktuatoren, Bürogeräten (Drucker, Kopierer), Robotik und Smart Devices. Typische Anwendungen: Verriegeln, Schieben, Auswerfen, Positionieren sowie Ventil- oder Schaltersteuerung.

Technische Daten

• Brand: Weilong Technology
• Model Number: WL3043
• Rated Voltage (V): DC 12, 18, or 24 V
• Rated Power (W): 80–100 W
• Work Model: Tubular Pull Push Type
• Holding Force (N): 6–10 N
• Stroke (mm): 6-8 mm
• Reset Time(s): 50 MX
• Service Life: 300 Thousand Times
• Certification: CE, RoHS, ISO9001
• Material: Carbon Steel Housing with Zinc Plated Coating
• Lead Wire Length (mm): 200
• Install Style: Adjustable Screw
• Tolerance of Dimension: +/- 0.1 MM
• Water-proof: None
• Insulation Class: F 155 Cel. Degree
• Hi-Pot Test: AC 600V 50/60Hz 2s
• Non-excitation Holding Force: 0
• Working Temperature: -10°C - 100°C
• Duty Cycle: 1-100%
• Thread Depth: /
• Payment Term: TT, or LC At Sight
• Sample Order: Yes
• Warranty: 1 Year
• MOQ: 500 pcs
• Supply Ability: 5000 pcs per Week
• Delivery Time: 30 Days
• Port of Loading: shenzhen
