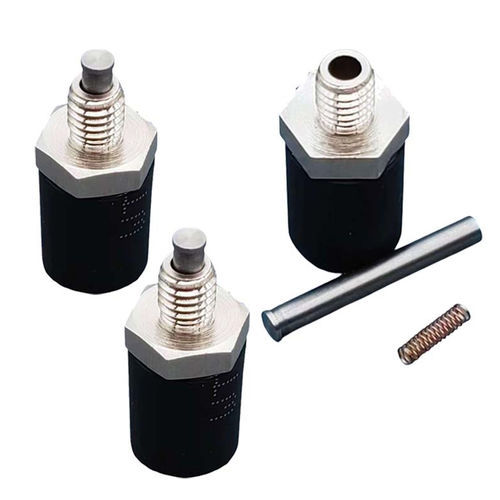

Elektromagnet für Magnetventil WL0916

linearVerriegelungMiniatur

Übersicht
Mikro-Rohrmagnete sind kompakte elektromagnetische Stellglieder, die elektrische Energie in präzise lineare Bewegung umwandeln. Die Referenz WL0916 steht für eine rohrförmige Ausführung mit typischen Abmessungen und kurzem Hub, geeignet für beengte Einbausituationen mit wiederholtem Push/Pull-Betrieb.

Hauptbeschreibung
Erhältlich in Push- und Pull-Ausführungen, verfügen diese Solenoide über ein nahtloses Rohrgehäuse, eine präzise gewickelte Kupferspule, einen beweglichen Edelstahlanker mit Reibungsminderungsbeschichtung und eine Rückholfeder. Übliche elektrische Optionen: DC 3 V bis 24 V und Einschaltdauer von intermittierend bis kontinuierlich (modellabhängig). Dichtheitsgrade bis IP67 und Fertigung nach ISO 9001 sind möglich.

Eigenschaften

• Kompakte Bauform: übliche Gehäusedurchmesser 6–20 mm (Beispiele ab 8 mm).
• Anpassbarer Hub: typisch 2–5 mm, modellabhängig bis ~15 mm.
• Spannungsbereich: DC 3 V, 6 V, 9 V, 12 V, 24 V (Toleranz ±10% falls angegeben).
• Betriebsarten: intermittierend oder kontinuierlich (thermische Grenzen bei Dauerbetrieb beachten).
• Anker: Edelstahl mit Reibungsminderungsbeschichtung; hitzebeständige Materialien (Isolationsklasse F bis 155 °C in einigen Ausführungen).
• Schutzarten: Optionen von IP40 bis IP67 für raue oder waschbare Umgebungen.
• Langlebige Auslegungen: Zielwerte von 200.000 Zyklen bis über 1.000.000 bei entsprechender Belastungssteuerung.

Produktdetails (funktionale Höhepunkte)

• Konstruktion: nahtloses Rohrgehäuse (hochlegierter Nickel- oder Kohlenstoffstahl), Kupferspule, beweglicher Anker, innere Rückholfeder.
• Bewegung: präzise geradlinige Betätigung mit geringen Seitenlasten bei korrekter Ausrichtung.
• Magnetkreis: rohrförmiges Design konzentriert den Fluss für besseres Kraft‑zu‑Größe‑Verhältnis.
• Konfigurationen: Push (Anker fährt bei Erregung heraus) oder Pull (Anker fährt bei Erregung ein).
• Anschlüsse: Litzen, JST/Molex-Steckverbinder, PCB‑Pins oder kundenspezifische Anschlüsse.

Anwendungen

• Medizintechnik: Infusionspumpen, chirurgische Instrumente, Beatmungsgeräte, Diagnostik mit Bedarf an präziser, reinigungsfähiger Betätigung.
• Industrielle Automation: Kleinstventilsteuerung, Sicherheitsschlösser, Pick‑and‑Place, kompakte Mechanismen.
• Automobil: Türschlösser, Getriebe-/Kraftstoffmodule, EV-Ladeverriegelungen und kleine angetriebene Mechanismen.
• Luft‑ und Raumfahrt & Verteidigung: leichte Betätigung für Avionik und Satellitenmechanik.
• Sicherheitssysteme: elektronische Schlösser, Tresore, Zutrittskontrollen.

Vorteile & Nachteile
Vorteile

• Verbessertes Kraft‑zu‑Größe‑Verhältnis durch rohrförmigen Magnetkreis.
• Präziser, wiederholbarer Hub und Positionierung.
• Material- und Dichtungsoptionen für raue Umgebungen.
• Relativ geringer Energieverbrauch bei korrekter Auslegung.

Nachteile

• Begrenzter Hub im Vergleich zu Pneumatikzylindern oder Linearmotoren.
• Wärmeentwicklung bei dauerhaftem Hochbetrieb; thermische Berücksichtigung erforderlich.
• Kraftabfall mit zunehmender Ankerausfahrungsposition (Kraft‑/Hub‑Kennlinie).
• Potenzielle magnetische Störungen in unmittelbarer Nähe zu eisenhaltigen Bauteilen ohne Abschirmung.
• Hörbares Klicken beim Schalten, in geräuschsensiblen Anwendungen unerwünscht.

Fehlerbehebung & Wartung
Typische Prüfungen: Stromversorgung und Verkabelung bei Nichtbewegung prüfen; Spulenwiderstand messen und Hindernisse prüfen, wenn Hub eingeschränkt ist; Einschaltdauer und Belüftung bei Überhitzung kontrollieren; elektrische Verbindungen bei intermittierendem Betrieb überprüfen; Rohr reinigen und Feder/Anker prüfen, wenn Blockaden auftreten. Präventive Wartung: Betrieb innerhalb der Nennspannung und Einschaltdauer, Sauberhalten des Solenoids, Seitenlasten vermeiden sowie regelmäßige Überprüfung von Spulenwiderstand und Temperatur.

Produktdatenblatt Zusammenfassung

• Typische Gehäusedurchmesser: 6 mm – 20 mm (Beispiele ab 8 mm).
• Typische Huboptionen: 2 mm – 5 mm (abhängig vom Design; einige bis ~15 mm).
• Spannungsbereich: DC 3 V bis 24 V (modellabhängig).
• Dichtungsoptionen: IP40 bis IP67.
• Isolierung/Temperatur: Klasse F Materialien verfügbar (bis zu 155 °C für bestimmte Komponenten).

Technische Spezifikationen

• Modell: WL0916 (Produktfamilienreferenz).
• Beispielabmessungen: Ø9,5 × 16 mm.
• Beispiel Ankerdurchmesser: Ø2,8 mm.
• Beispiel Nennspannung: DC 9 V.
• Beispiel Hub: 2,7 mm.
• Beispielkraft: 10 gf (modellabhängig).
• Beispielleistung: 1,3 W; Beispielstrom: 0,15 A; Beispielwiderstand: 60 Ω.
• Beispiel Betriebszyklus: Dauerbetrieb (modellabhängig prüfen); Nennlebensdauer: ≥200.000 Zyklen (einige Konstruktionen 1.000.000+ bei entsprechender Betriebsführung).
• Materialien: nahtloses Rohrgehäuse, Kupferspule, Edelstahlanker mit Reibungsminderungsbeschichtung, Rückholfeder.
• Normen & Optionen: ISO 9001 Fertigung, RoHS/REACH, UL und materialnachverfolgbarkeit für medizinische Varianten verfügbar.
