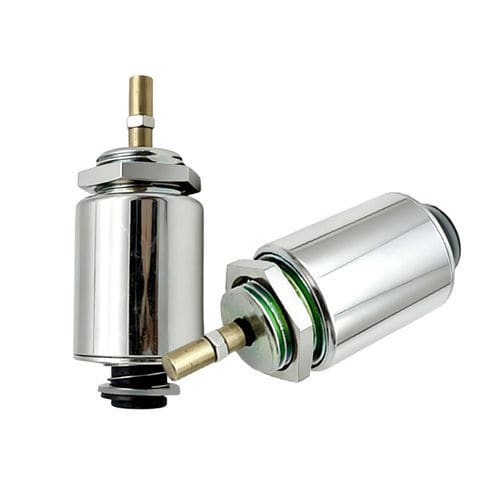

Elektromagnet für Magnetventil WL2532

linearVerriegelungHochleistung

Produktübersicht
Dieser kompakte, rohrförmige Zug‑/Druck‑Solenoid wandelt elektrische Energie in lineare Bewegung innerhalb eines geschlossenen Rohrgehäuses um. Das Design liefert hohe magnetische Kraftdichte bei geringen Verlusten und bietet zuverlässigen Schutz für industrielle Anwendungen. Typische Einsätze: Automatisierungsanlagen, Verkaufsautomaten, Verriegelungen, medizinische Geräte und Automotive‑Aktuatoren.

Was ist ein rohrförmiger Zug‑/Druck‑Solenoid?
Er besteht aus einer Spule, einem ferromagnetischen Kolben (Plunger) und einem Rohrgehäuse. Bei Anlegen der Spannung erzeugt die Spule ein Magnetfeld, das den Plunger nach innen (Zug) oder nach außen (Druck) bewegt. Eine Rückholfeder bringt den Plunger bei Spannungsunterbrechung in die Ruhelage zurück. Gegenüber offenen Rahmen bietet die Rohrbauweise höhere Kraftdichte, besseren Schutz und verbesserte Wiederholgenauigkeit.

Hauptmerkmale des tubulären Solenoids

• Kompakte Rohrbauform mit hoher magnetischer Effizienz
• Hohe Kraftausbeute bei geringen Energieverlusten
• Schnelle Reaktion und präzise lineare Bewegung
• Geschütztes Gehäuse für zuverlässigen Betrieb in Industrieumgebungen
• Stabile Leistung und lange Lebensdauer
• Anpassbare Parameter: Hub, Spannung und Kraft
• Leiser Betrieb, geeignet für empfindliche Anlagen

Funktionsweise
Fließt Strom durch die Spule, entsteht ein Magnetfeld, das den Plunger anzieht und entlang der Rohrachse verschiebt. Bei Abschaltung sorgt die Rückholfeder für die Rückstellung in die Ruheposition. Ergebnis ist eine wiederholbare, schnelle lineare Betätigung, ideal für Positionier‑ und Schaltaufgaben.

Anwendungsbereiche
Wegen kompakter Abmessungen und zuverlässiger Kraftabgabe kommen diese Solenoide in der Industrieautomation, in Fahrzeuganwendungen (Verriegelungen, Ventile, Aktuatoren), in medizinischen Geräten (Steuer‑ und Diagnoseelemente), in Verkaufsautomaten, Bürogeräten und sonstigen automatisierten Baugruppen mit kurzen, präzisen Hüben zum Einsatz.

Vorteile

• Effizienter Magnetkreis, der hohe Kraft bei geringem Verbrauch erzeugt
• Platzsparendes Rohrprofil für kompakte Designs
• Verbesserter Schutz gegen Staub und Verunreinigungen erhöht die Lebensdauer
• Schnelle lineare Bewegung, geeignet für Aktuatoren und Verriegelungen
• Anpassungsmöglichkeiten: Hub, Spannung, Kraft und Befestigung

Nachteile

• Maximalkraft tritt zu Beginn des Hubs auf und nimmt danach ab
• Mögliche Wärmeentwicklung bei Überschreitung des Einschaltdauer
• In der Regel teurer als einfache Open‑Frame‑Solenoide
• Erfordert sorgfältige Auswahl von Hub, Spannung und erforderlicher Kraft

Fehlerbehebung
Häufige Prüfungen: kein Ansprechen (Spannungsversorgung, Verdrahtung, Spulenwiderstand prüfen); geringe oder inkonsistente Kraft (Eingangsspannung, mechanische Blockaden, Verschmutzung, Verschleiß prüfen); Überhitzung (Einschaltdauer und Montage kontrollieren); ungewöhnliche Geräusche oder Verklemmen (Ausrichtung, Plunger‑Verschleiß und Befestigungen inspizieren). Regelmäßige Wartung und korrekte Modellauswahl sichern lange Lebensdauer.

Produktdatenblatt
Brand: Weilong Technology
Model Number: WL2532
Nennspannung: DC 12V or 24V
Nennleistung: 7–10 W
Betriebsart: Push and Pull
Haltekraft: 300 Gf
Hub: 2–5 mm (anpassbar)
Betriebsart (Duty): Continuous
Lebensdauer: ~200.000 Zyklen
Zertifizierungen: CE, ROHS, ISO9001
Material: Superior magnet iron
Anschlusslänge: 200 mm
Montageart: Schraube
Maßtoleranz: ±0,1 mm
Wasserschutz: None
Isolationsklasse: B
Hi‑Pot Test: AC 600V 50/60Hz 2s
Haltekraft ohne Erregung: 0
Betriebstemperatur: -10°C bis 100°C
Einschaltdauer: 1–100%
Gewindetiefe: /
Zahlungsbedingung: TT or LC at sight
Musterbestellung: Yes
Garantie: 1 year
MOQ: 1000 pcs
Lieferkapazität: 5000 pcs/week
Lieferzeit: 30 days
Ladehafen: Shenzhen

Technische Daten

• Marke: Weilong Technology
• Modell: WL2532
• Nennspannung: DC 12V / 24V
• Nennleistung: 7–10 W
• Betriebsmodus: Push and Pull
• Haltekraft: 300 Gf
• Hub: 2–5 mm (anpassbar)
• Lebensdauer: ~200.000 Zyklen
• Isolationsklasse: B
• Betriebstemperatur: -10°C bis 100°C
• Zertifizierungen: CE, ROHS, ISO9001
• MOQ: 1000 pcs
• Output: 5000 pcs/week
