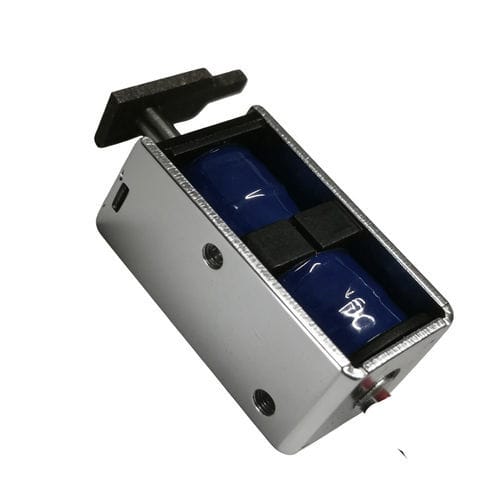

Elektro-Haftmagnet WL0724

linearfür Selbsthaltungbistabil

Übersicht
Der DC rastende Solenoid ist ein elektromagnetischer bistabiler Stellgeber, der die Kolbenposition mit kurzen elektrischen Impulsen und mechanischem oder magnetischem Rasten ändert und beibehält, ohne kontinuierliche Energieversorgung. Dadurch werden Wärmeentwicklung und Energieverbrauch reduziert; zudem bietet das Bauteil kompakte Bauweise, schnelle Reaktion und lange Lebensdauer. Entwickelt für zuverlässige Schaltvorgänge in Steuerungssystemen, industrieller Automatisierung und intelligenten Geräten.

Funktionsweise
Ein Spannungspuls bewegt den Kolben in eine neue Position; die Position wird beim Abschalten durch eine mechanische Verriegelung oder einen Permanentmagneten gehalten. Ein Impuls mit umgekehrter Polarität oder gegenläufiger Richtung bringt den Kolben in die Ausgangsposition zurück.

Hauptmerkmale und Nutzen

• Energieeffizient: nur kurze Pulse zum Zustandswechsel erforderlich; kein dauerhafter Haltestrom.
• Verminderte Wärmeentwicklung durch intermittierendes Spulenansteuern.
• Kompaktes Design, geeignet für batteriebetriebene oder tragbare Geräte.
• Schnelle Ansprechzeit, geeignet für Schaltaufgaben in der Automatisierung.
• Lange Lebensdauer bei Einhaltung von Betriebszyklus und Wartung.

Vorteile

• Behält die Position ohne kontinuierliche Stromversorgung, was die Energieeffizienz verbessert.
• Minimale Wärmeentwicklung während des Betriebs.
• Verlängerte Lebensdauer bei bestimmungsgemäßer Nutzung.
• Kleine Bauform und zuverlässige Schaltleistung.
• Geeignet für batteriebetriebene Anwendungen.

Nachteile

• Steuerungsschaltung kann aufgrund der erforderlichen Polungsumkehr oder Rückimpulse komplexer sein.
• Höhere Anschaffungskosten bei Ausführungen mit Permanentmagneten möglich.
• Haltekraft kann geringer sein als bei einigen Dauerbetriebs-Solenoiden.
• Leistung ist empfindlich gegenüber magnetischem Schaltungsdesign und Montagegenauigkeit.

Typische Anwendungen

• Gebrauchsmechanismen in Verkaufsautomaten.
• Elektronische Schlösser und Zutrittskontrollen, die den Zustand bei Stromausfall halten müssen.
• Tragbare medizinische Geräte und präzise Fluidsteuerungssysteme.
• Industrielle Automatisierung für Schalt- und Positionieraufgaben von Aktuatoren.
• Haushaltsgeräte, Smart Meter, Kommunikation und Automotive-Anwendungen.

Fehlerbehebung (Kurz)

• Solenoid schaltet nicht: Versorgungsspannung, Verdrahtung, Steuersignal und Spulenwiderstand prüfen.
• Langsame Bewegung / Kolben klemmt: Führungsrohr prüfen und reinigen, ggf. nach Vorgabe schmieren, deformierte Teile ersetzen.
• Überhitzung: Nennspannung prüfen, Zyklus reduzieren und Kühlung verbessern.
• Unzuverlässiges Rasten: Magnetstärke, Impulssteuerung und magnetischen Kreisabgleich prüfen.
• Übermäßige Geräusche: Befestigung nachziehen, verschlissene Führungen/Kolben ersetzen und Dämpfung ergänzen.

Auswahl- / Einkaufs-Checkliste

• Betriebsspannung (typisch: 12 V / 18 V / 24 V DC); Spulenkennwert bestätigen.
• Benötigte Hublänge (typisch 2–20 mm; WL0724 anpassbar 3–8 mm).
• Benötigte Halte- und Betätigungskräfte.
• Ansprechzeit und erforderliche Schaltgeschwindigkeit.
• Betriebszyklus und erwartete Betriebsfrequenz.
• Einbauraum, Montageart und Kolbenwirkung (Zug oder Schub).
• Umgebungsbedingungen: Temperatur, Feuchte, Staub und Vibration.
• Erwartete Lebensdauer (Zyklen) und erforderliche Zuverlässigkeitstests.
• Mögliche Anpassungen: Spannung, Hub, Wasserdichtigkeit, Kolben-Design.

Produktdatenblatt (Auswahl Spezifikationstabelle)
Brand: Weilong
Model Number: WL0724
Rated Voltage (V): DC 12V, 18V and 24V
Rated Power (W): 24 W
Work Model: Pull Push Type
Holding Force (N): 280 GF
Stroke (mm): 3-8 MM Customized
Reset Time (s): 0.2S ON, 2S OFF
Service Life: 100 Thousand Times
Certification: CE, ROHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 200 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C - 100°C
Duty Cycle: 1-100%
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: Shenzhen

Technische Spezifikationen

• Brand: Weilong
• Model: WL0724
• Nennspannungen: DC 12V, 18V, 24V
• Nennleistung: 24 W
• Kolben-Typ: Zug / Schub
• Haltekraft: ca. 280 GF
• Hub: anpassbar 3–8 mm
• Typische Rücksetzzeiten: 0,2 s ON, 2 s OFF
• Lebensdauer: ~100.000 Zyklen (Herstellerangabe)
• Isolationsklasse: B; Hi-Pot: AC 600V 2 s
• Leitungs­länge: 200 mm
• Montage: Schraube
• Maßtoleranz: ±0,1 mm
• Betriebstemperatur: -10°C bis 100°C
• Betriebszyklus: 1–100%
• Zertifizierungen: CE, RoHS, ISO9001
• Garantie: 1 Jahr
