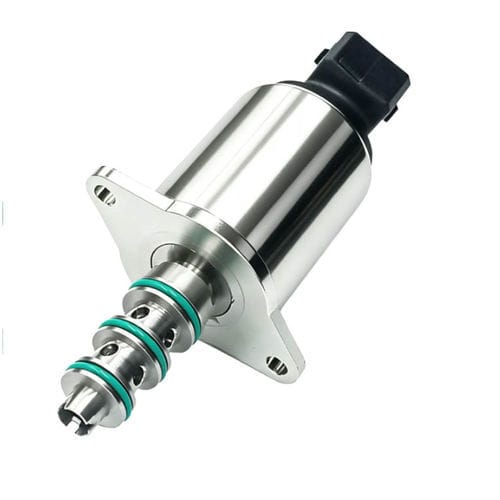

Direktwirkendes Magnetventil WL3242

hydraulischfür ÖlMetall

Übersicht
Ein Getriebe-Ölregel-Magnetventil (Solenoid) ist ein elektromechanisches Ventil, das in automatischen Getriebesystemen eingesetzt wird, um den Ölfluss und -druck der Getriebehydraulik entsprechend den Vorgaben des Getriebesteuergeräts zu regeln. Es steuert die Bewegung des Getriebeöls innerhalb des Automatikgetriebes, um sanfte Gangwechsel und Kupplungsbetätigung zu ermöglichen. Der Solenoid erzeugt magnetischen Fluss in der Spule, um eine Ventilschieber- oder Hubbewegung zu bewirken und so Hydraulikwege und Druck zu regulieren.

Funktion und Aufbau
Das Magnetventil bietet schnelle Reaktionszeiten, Regelung des Hydraulikdrucks und zuverlässige Kontrolle des Ölflusses. Typischer Aufbau umfasst eine präzise Elektromagnetspule, einen genau bearbeiteten Ventilschieber, Federn, ölbeständige Dichtungen und ein hitzebeständiges Gehäuse. Hochwertige (OEM) Solenoide weisen stabile elektrische Widerstände, korrekte Steckverbinder auf und haben Tests hinsichtlich Widerstandsgenauigkeit, Temperaturbeständigkeit, Dichtheit und Leistungszuverlässigkeit bestanden.

Vorteile

• Sanftere Gangwechsel und Kupplungsbetätigung.
• Verbesserte Getriebeeffizienz und Kraftstoffverbrauch.
• Reduzierter Getriebeverschleiß und längere Lebensdauer.
• Schnelle Reaktion und präzise hydraulische Steuerung für CVT, DCT und elektronische Automatikgetriebe.

Anwendungen
Eingesetzt in PKW, SUV, LKW, Hybridfahrzeugen und industriellen Automatikgetriebesystemen. Solenoide werden im automatischen Ventilgehäuse verwendet und sind integraler Bestandteil von Systemen, die präzise hydraulische Kanalsteuerung für Schaltvorgänge, Wandlerüberbrückung und Kupplungsbetätigung in Fahrzeug- und Industriegetrieben erfordern.

Symptome eines Solenoid-Ausfalls

• Unruhiger Leerlauf, Abwürgen oder instabiler Leerlauf.
• Verzögerte oder harte Gangwechsel; Rutschende Gänge.
• Verlust der Motorbeschleunigung oder verringerte Leistung.
• Erhöhter Kraftstoffverbrauch.
• Check-Engine-Leuchte oder spezifische Getriebefehlercodes.
• Motorklopfen/Detonation in Zusammenhang mit Zündungsproblemen.
• Motoraussetzer beim Beschleunigen.
• Getriebeüberhitzung oder ungewöhnliche Geräusche (Klackern, Schleifen, Summen).

Fehlerbehebung - Zusammenfassung
Häufige Ursachen sind verschmutztes/kontaminiertes Getriebeöl, das hydraulische Kanäle verstopft, Durchbrennen der Spulenwicklungen oder elektrische Fehler, Metallpartikel-Kontamination durch interne Abnutzung, Überhitzung und Fluidalterung. Die Diagnose umfasst in der Regel OBD-II-Auslesung, Prüfung des Getriebeölzustands, Messung des Solenoid-Widerstands, Überprüfung elektrischer Verbindungen und Sicherungen sowie Inspektion der hydraulischen Kanäle im Ventilgehäuse. Maßnahmen reichen vom Austausch des Fluids und Spülen des Ventilgehäuses bis zum Austausch des Solenoids und gegebenenfalls einer kompletten Getriebeüberholung bei starker Kontamination.

Vorteile & Nachteile

• Vorteile: präzise Druck-/Durchflussregelung, sanfteres Schalten, verbessertes Komfort- und Kraftstoffverhalten, OEM-Ersatzverträglichkeit und langfristige Zuverlässigkeit bei hoher Fertigungsqualität.
• Nachteile: Anfälligkeit für Kontamination, Überhitzung und elektrische Abnutzung; Diagnose/Wechsel kann Spezialwerkzeug erfordern; OEM-Teile können teurer sein als einige Aftermarket-Optionen.

Auswahlrichtlinien
Zur Auswahl eines geeigneten Getriebe-Ölregel-Magnetventils identifizieren Sie die korrekte OEM-Teilenummer und das Getriebemodell, prüfen Sie Betriebsspannung und Spulenwiderstand, bestätigen Sie Steckverbindertyp und mechanische Passform und kontrollieren Sie Materialqualität (bearbeitetes Metallgehäuse, Kupferspulen, öl- und wärmebeständige Dichtungen). Stellen Sie sicher, dass der Lieferant Tests (Widerstand, Dichtheit, Dauerhaltbarkeit, Temperaturtests) durchführt und berücksichtigen Sie Betriebsumgebung, Getriebelast und hydraulische Druckanforderungen für industrielle Anwendungen.

Technisches Datenblatt (Schlüsselzeilen)
Brand: Weilong Technology
Model Number: WL3242
Rated Voltage (V): DC12V
Rated Power (W): 12 W
Work Mode: Direct Action Valve
Holding Force (N): 2.5 N
Stroke (mm): 2 MM Customized
Working Duty: Continuous
Service Life: 50 Thousand Times
Certification: CE, RoHS, ISO9001
Material: Superior Magnet Iron
Lead Wire Length (mm): 220 MM
Install Style: Screw
Tolerance of Dimension: +/- 0.1 MM
Water-proof: None
Insulation Class: B
Hi-Pot Test: AC 600V 50/60Hz 2s
Non-excitation Holding Force: 0
Working Temperature: -10°C-100°C
Duty Cycle: 1-100%
Thread Depth (mm): /
Payment Term: TT, or LC At Sight
Sample Order: Yes
Warranty: 1 Year
MOQ: 1000 pcs
Supply Ability: 5000 pcs per Week
Delivery Time: 30 Days
Port of Loading: shenzhen

Spezifikationen / Technische Merkmale

• Model: WL3242
• Brand: Weilong Technology
• Betriebsspannung: DC 12 V
• Nennleistung: 12 W
• Arbeitsmodus: Direktwirkungsventil
• Hub: 2 mm (anpassbar)
• Haltekraft: 2,5 N
• Betriebsart: Dauerbetrieb
• Lebensdauer (typisch): 50.000 Zyklen
• Isolationsklasse: B; Hi-Pot: AC 600V 50/60Hz 2s
• Anschlussleitung Länge: 220 mm
• Arbeits-Temperaturbereich: -10°C bis 100°C
• Garantie: 1 Jahr
• MOQ: 1000 Stk.; Lieferfähigkeit: 5.000 Stk./Woche; Typische Lieferzeit: 30 Tage
