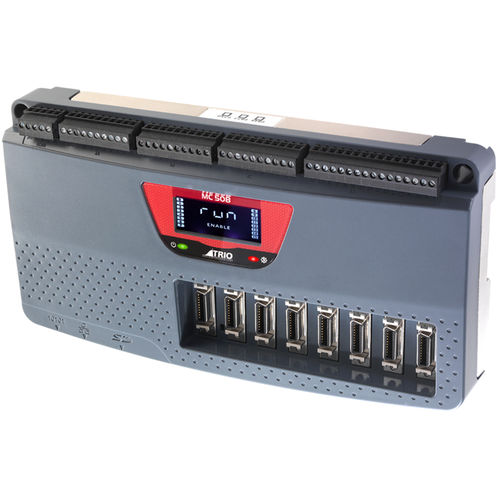

Motion Controller / Mehrachsen MC508

EthernetCANopenTCP Modbus

Der MC508 ist ein hochspezialisierter Motion Coordinator mit einem leistungsstarken ARM Cortex A9 800 Mhz-Prozessor, acht Spannungsausgängen und acht flexiblen Achsenanschlüssen, die für bis zu sechzehn Achsen mit Impuls- und Richtungsausgang oder acht Servoachsen mit geschlossenem Regelkreis konfiguriert werden können. Er verfügt über 128 MByte RAM, davon 32 MByte für Benutzerprogramme und Benutzertabellenspeicher. Erweitertes 8-Achsen-Servo mit geschlossenem Regelkreis / 16 Achsen-Impuls-Richtung Insgesamt 32 digitale Eingänge und 16 digitale Ausgänge Unterstützt EnDAT, Biss und SSI Absolut-Encoder Lineare, zirkuläre, spiralförmige und sphärische Interpolation Flexible CAM-Formen, verknüpfte Bewegung Hardware-verknüpfte Ausgänge für Kamera-/Lasersteuerung Eingebaute Ethernet-IP / Modbus TCP / Ethernet-Schnittstelle IEC 61131-3 Programmierung Multitasking BASIC-Programmierung Textdatei-Verarbeitung Robotische Transformationen SD-Speicherkarten-Steckplatz CANopen E/A-Erweiterung Hintergrundbeleuchtetes LCD-Display RoHS- und CE-geprüft Vielseitigkeit Die flexiblen Achsanschlüsse vom Typ MDR ermöglichen den Anschluss des MC508 an Ihren Antrieb über ein einziges Kabel. Die Anschlüsse können in der Software als Feedback-Geräte oder Impulsrichtungsausgänge konfiguriert werden. Als Ausgänge können sie als Impuls- und Richtungsausgänge mit Schritt- oder Servoantrieben verwendet werden oder sie können als simulierter Encoderausgang arbeiten. Wenn sie als Feedback konfiguriert sind, können sie entweder als Inkrementalgeber-Eingang oder als einer der vier gängigen Absolutwertgeber-Typen SSI, BiSS, Tamagawa oder Endat verwendet werden. Alle rückgekoppelten Achsen können zur Bildung eines geschlossenen Servoregelkreises mit einem Spannungsausgang verwendet werden. Das 3 m lange MDR-Kabel kann separat erworben werden (P382).
