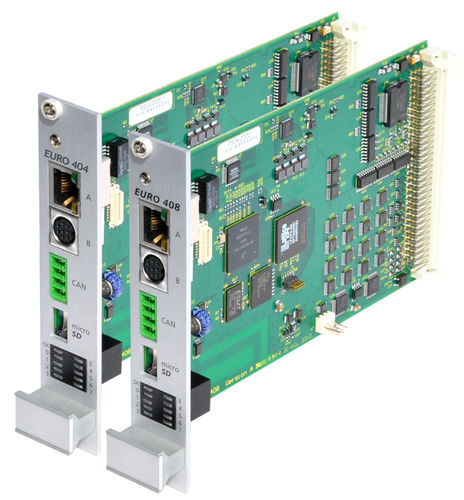

Mehrachsen-Motorsteuerplatine Euro404, Euro408

ServomotorSchrittschaltungCANopen

Die Euro404- und Euro408-Bewegungskoordinatoren wurden entwickelt, um eine leistungsstarke und dennoch kostengünstige Steuerungslösung für OEM-Maschinenbauer zu bieten, die bereit sind, das Gerät zu montieren und die erforderlichen Stromversorgungen bereitzustellen. Lineare, kreisförmige, spiralförmige und sphärische Interpolation Flexible CAM-Formen, Linked Motion Unterstützt Biss, EnDAT und SSI Absolut-Encoder Hardware-verknüpfte Ausgänge für Kamera-/Lasersteuerung Eingebaute Ethernet-IP / Modbus TCP / Ethernet-Schnittstelle 125 - 2000 µsec wählbares Servo-Update Präzise 64-Bit-Bewegungsberechnungen auf ARM11-Prozessor mit VFP IEC 61131 Programmierung Multitasking BASIC Programmierung Textdatei-Verarbeitung Robotische Transformationen SD-Speicherkarten-Steckplatz CANopen E/A-Erweiterung 3U-Rack-Montage-Format RoHS-geprüft Konnektivität Die flexiblen Achsenanschlüsse können in der Software als Feedback-Geräte oder Impulsrichtungsausgänge konfiguriert werden. Als Ausgänge können sie als Impuls- und Richtungsgeber mit Schritt- oder Servoantrieben verwendet werden, oder sie können als simulierter Encoderausgang arbeiten. Wenn sie als Feedback konfiguriert sind, können sie entweder als Inkrementalgeber-Eingang oder als einer der drei gängigen Absolutgeber-Typen SSI, Tamagawa, Endat oder Biss verwendet werden. Jede rückgekoppelte Achse kann mit einem Spannungsausgang verwendet werden, um einen geschlossenen Servoregelkreis zu bilden. Erweiterung Das P446 Breakout Board ermöglicht die Erweiterung über 8 9-fache D-Typ Flexible Axis Anschlüsse. Flexibilität Der Euro404 / 408 verfügt über insgesamt 16 Achsen in der Software. Alle Achsen, die nicht der eingebauten Hardware zugeordnet sind, können als virtuelle Achsen verwendet werden. Jede Achse kann so programmiert werden, dass sie sich mit linearer, zirkularer, schraubenförmiger oder sphärischer Interpolation, elektronischen Nocken, verknüpften Achsen und Getrieben bewegt.
