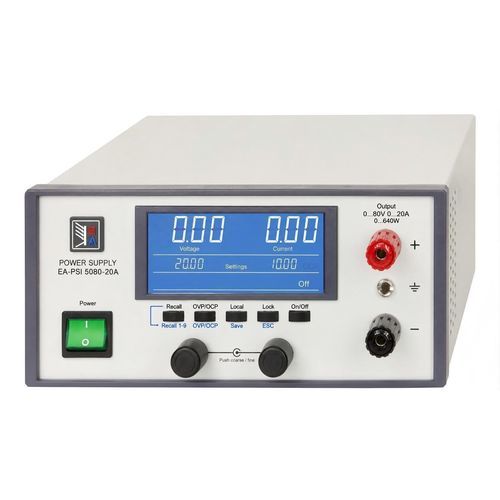

Tischnetzteil EA-PSI 5080-20A

DCmit variablem Ausgangeinstellbar

Überblick
Der EA-PSI 5080-20A ist ein leistungsfähiges, programmierbares Desktop-DC-Netzgerät für professionelle Labor- und Industrietests. Es verfügt über einen weiten Universaleingang (90-264V AC, 45-65Hz) mit aktivem PFC >0,99 und einer Effizienz bis zu 92%. Die Ausgangsversorgung ist auto-ranging: 0-80V DC, 0-20A und bis zu 640W, sodass innerhalb der Nennleistung höhere Spannungen bei geringerem Strom oder höhere Ströme bei geringerer Spannung möglich sind. Das Gerät liefert sehr geringe Ripple, schnelle Ansprechzeiten und integriert umfassende Schutzfunktionen sowie Fernsteuerungs‑schnittstellen für automatisierte Prüfaufbauten.

Leistung und Genauigkeit
Ausgangsbereich und Leistung: 0-80V DC, 0-20A, 0-640W (leistungsreguliertes Auto‑ranging-Stadium). Präzision und Stabilität: <0,08% Lastregelung Spannung, <0,02% Leitungsregelung Spannung, <80mVpp / <10mVrms Ripple, <1ms Lastregelzeit, <0,2% Spannungsgenauigkeit, <0,2% Stromgenauigkeit, <1% Leistungsgenauigkeit.

Schutz, Steuerung und Schnittstellen
Integrierte Schutzfunktionen: Überspannungsschutz (OVP), Überstromschutz (OCP), Überlastschutz (OPP), Übertemperaturschutz (OTP). Bedienoberfläche: blaues LCD, das Soll-/Ist‑Werte und Status gleichzeitig anzeigt; intuitives Frontpanel mit zwei Drehreglern und fünf Tasten; 9 voreingestellte Speichergruppen zum schnellen Abruf. Fernsteuerung: galvanisch isolierte analoge Schnittstelle, USB und Ethernet. Kompatibel mit SCPI-Kommandos, LabView-VIs und Windows‑Steuersoftware für die Integration in automatisierte Prüfsysteme.

Thermik, Mechanik und Konformität
Thermisches Management: temperaturgeregelter Lüfter für leisen Betrieb bei Dauerlast. Abmessungen: 200 x 87 x 331 mm. Gewicht: 4,3 kg. Elektromagnetische Verträglichkeit: entspricht EN 55022 Klasse B. Eingebaute Überwachungsfunktionen reduzieren externen Überwachungsaufwand.

Hauptmerkmale

• Universaleingang: 90-264V AC, 45-65Hz mit aktivem PFC >0,99.
• Hohe Effizienz: bis zu 92%.
• Auto‑ranging Ausgang: 0-80V DC, 0-20A, 640W.
• Hohe Präzision & Stabilität: <0,08% Lastregelung; <0,02% Leitungsregelung; geringe Ripple <80mVpp / <10mVrms; <1ms Ansprechzeit.
• Umfassende Schutzfunktionen: OVP, OCP, OPP, OTP.
• Bedienkomfort & Speicher: blaues LCD, zwei Drehregler, fünf Tasten, 9 Speichergruppen.
• Fernsteuerungsoptionen: galvanisch isoliertes Analog, USB, Ethernet; SCPI/LabView/Windows‑Support.
• Effiziente Kühlung: temperaturgeregelter Lüfter für leiseren Betrieb.
• Kompaktes Desktop‑Gehäuse: 200 x 87 x 331 mm, 4,3 kg.
• EMV‑konform: erfüllt EN 55022 Klasse B.

Spezifikationen (Seiten‑Tabelle)
Ausgangsstrom — 0-20A
Ausgangsleistung — 0-640W
Ausgangsspannung — 0-80V
Charakteristische Kurve — U/I flexiranging
Externe Steuerung — USB (galvanisch isoliertes Analog und Ethernet unterstützt)
Gehäuse — Desktop (Tisch)
Benutzeroberfläche — Einfache manuelle Bedienelemente

Technische Daten

• Eingangsspannung: 90-264V AC, 45-65Hz.
• Aktive Leistungsfaktorkorrektur: >0,99.
• Wirkungsgrad: bis zu 92%.
• Auto‑ranging Leistungsverstärker: ermöglicht höhere V bei geringerem I oder höhere I bei geringerer V innerhalb 640W.
• Spannungs-Lastregelung: <0,08%.
• Spannungs-Leitungsregelung: <0,02%.
• Spannungswelligkeit: <80mVpp / <10mVrms.
• Lastregelzeit: <1ms.
• Spannungsgenauigkeit: <0,2%.
• Stromgenauigkeit: <0,2%.
• Leistungsgenauigkeit: <1%.
• Schutzfunktionen: OVP, OCP, OPP, OTP.
• Anzeige: blaues LCD zeigt Soll-/Ist‑Werte und Status an.
• Speicher: 9 voreingestellte Speichergruppen.
• Fernschnittstellen: galvanisch isoliertes Analog, USB, Ethernet; kompatibel SCPI/LabView/Windows.
• Kühlung: temperaturgeregelter Lüfter (leise bei Dauerlast).
• Abmessungen: 200 x 87 x 331 mm.
• Gewicht: 4,3 kg.
• EMV: EN 55022 Klasse B.
• Bedienelemente: zwei Drehregler und fünf Tasten auf der Frontplatte.
