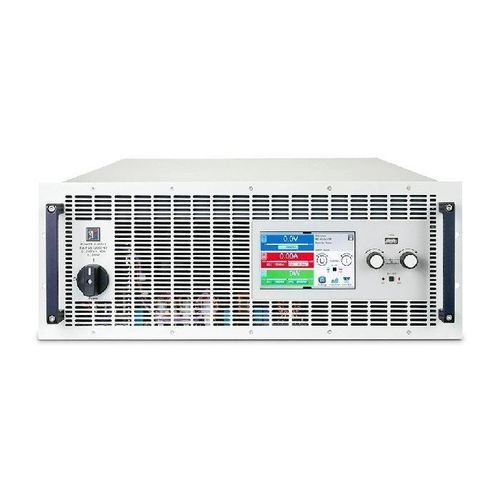

Wassergekühlter Elektronische Last EA-ELR 12000-40 4U

mit EnergierückgewinnungMultifunktionHochleistung

Übersicht

Das EA-ELR 12000-40 4U ist eine programmierbare regenerierbare DC-Last zur umfassenden Prüfung von DC-Stromquellen. Es vereint einen fortschrittlichen Funktionsgenerator, verschiedene Betriebsarten und eine hocheffiziente Energierückführung für Labor, Forschung & Entwicklung und Produktion.

Hauptmerkmale

• Integrierter Funktionsgenerator: Sinus, Dreieck, Rechteck, Trapez, DIN 40839, beliebige Wellenformen, Rampe und IU-Tabelle.
• Spezielle Testmodi für Batterie-Lade-/Entladezyklen und MPP-Tracking für Solarmodule.
• Skalierbarer Master-Slave-Betrieb mit Parallelisierung für größere Systeme und automatische Stromverteilung.
• Betriebsarten: Konstantspannung (CV), Konstantstrom (CC), Konstantleistung (CP), konstanter Widerstand (CR) und Autoranging U/I/P.
• Umfassende Schutzfunktionen: Überspannung, Überstrom, Überleistung, Übertemperatur und Netzausfallschutz.
• Flexibles Kühlsystem: Standard Zwangsbelüftung, optional wassergekühlte Variante.

Technische Daten

• Artikelnummer: HEA3599
• Hersteller-Code: 33200808
• Hersteller: EA
• Ausgangsstrom: 0-40 A
• Ausgangsleistung: 30.000 W (30 kW)
• Ausgangsspannung: 0-2000 V
• Typ / Formfaktor: 4U (19-Zoll-Rack)
• Charakteristik: Autoranging U/I/P
• Externe Steuerung / Schnittstellen: Analog 0-5V / 0-10V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Bedienoberfläche: Touch-Panel & Menü
• Besondere Merkmale: Funktionsgenerator (beliebige Wellenform), Widerstandsmodus, Batterietestmodus, Solar-MPP-Tester
• Betriebsarten: CV, CC, CP, CR
• Schutz: OVP, OCP, OPP, OT, PF
• Skalierbarkeit: Master-Slave-Betrieb zur Parallelisierung
• Normen / Sicherheit: Entspricht relevanten Sicherheits- und EMV-Normen, einschließlich EN 61010-1

Anwendungen

• Charakterisierung und Zyklenprüfungen von Batterien
• MPP-Tests von PV-Modulen und Wechselrichtern
• Validierung von Netzteilen, Prüfungen an Labor- und programmierbaren Netzteilen
• F&E, Qualitätskontrolle und automatisierte Prüfsysteme in der Produktion

Konnektivität & Steuerung

• Lokale Bedienung über Touch-Panel und Menü
• Fernsteuerung und Überwachung via USB, Ethernet, analoge I/O und optionale digitale Module (CANopen, RS232, Profibus, DeviceNet, Modbus)

Kühlung & Skalierbarkeit

• Standard Zwangsbelüftung; optionale Wasserkühlung für anspruchsvolle Umgebungen
• Master-Slave-Parallelisierung zur Erhöhung der Gesamtleistung mit automatischer Stromverteilung und koordinierter Initialisierung

Schutz & Normen

• Mehrere Hardware- und Software-Schutzmechanismen zum Schutz des Geräts und der Prüflinge
• Ausgelegt zur Erfüllung industrieller Sicherheits- und EMV-Anforderungen
