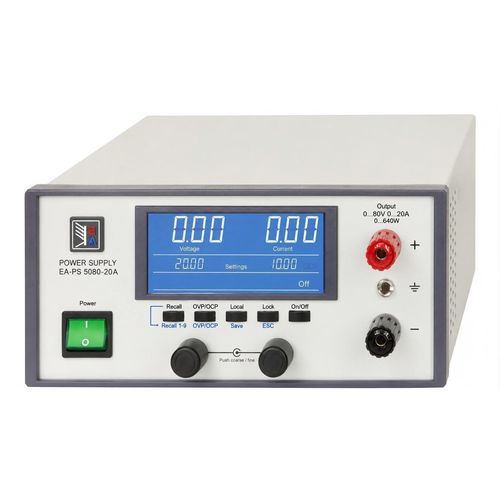

Tischnetzteil EA-PS 5080-20A

DCmit variablem AusgangKonstantstrom

Produktübersicht
Das EA-PS 5080-20A ist ein programmierbares DC-Tischnetzteil der EA-PS 5000 A-Serie. Es bietet eine auto-ranging-Ausgangsregelung für flexible Leistungsabgabe und ist geeignet für Labor-, Prüf- und industrielle Anwendungen. Schnelle Reaktionszeiten, niedrige Restwelligkeit und umfassende Schutzfunktionen zeichnen das Gerät aus.

Wesentliche Merkmale

• Weite globale Eingangsbereich: 90-264 VAC, 45-65 Hz; aktive PFC (>0.99) und hoher Wirkungsgrad
• Auto-ranging-Ausgang: 0-80 V DC, 0-20 A DC, bis zu 640 W
• Hohe Präzision und Stabilität: <0.08% Lastregelung Spannung, <0.02% Linienregelung, <10 mV RMS Ripple, <1 ms Antwortzeit, <0.2% Spannungs-/Stromgenauigkeit
• Integrierte Schutzfunktionen: OVP, OCP, OPP und Übertemperaturschutz
• Bedienkomfort: blaues LCD, 9 Preset-Speicher, Tastensperre und Recall
• Fernsteuerungsfähig: USB-Schnittstelle; inklusive LabView VIs und Windows-Steuerungssoftware
• Temperaturgeregelter Lüfter für effiziente Kühlung und niedrige Geräuschentwicklung; Tischgehäuse, Gewicht 4,3 kg

Bedienung und Ergonomie
Frontbedienelemente und das blau beleuchtete LCD erlauben schnellen Zugriff auf Einstellungen und Statusanzeigen. Neun Preset-Speicher sowie Tastensperr- und Recall-Funktionen gewährleisten reproduzierbare Prüfabläufe und verhindern unbeabsichtigte Änderungen. Die USB-Fernsteuerung ermöglicht Automatisierung mit den mitgelieferten LabView VIs und der Windows-Software.

Technische Daten

• Ausgangsspannung: 0-80 V DC
• Ausgangsstrom: 0-20 A DC
• Ausgangsleistung: 0-640 W
• Kennlinie: U/I flexiranging (auto-ranging)
• Eingangsspannungsbereich: 90-264 VAC, 45-65 Hz
• Aktive PFC: >0.99
• Spannungs-Lastregelung: <0.08%
• Spannungs-Linienregelung: <0.02%
• Spannungswelligkeit (PP): <80 mV
• Spannungswelligkeit (RMS): <10 mV
• Ansprechzeit / Lastregelzeit: <1 ms
• Spannungsgenauigkeit: <0.2%
• Stromgenauigkeit: <0.2%
• Leistungsgenauigkeit: <1%
• Schutzfunktionen: OVP, OCP, OPP, Übertemperaturschutz
• Anzeige: blaues LCD
• Speicher: 9 Preset-Speicher
• Schnittstellen/Software: USB; LabView VIs und Windows-Software enthalten
• Kühlung: temperaturgeregelter Lüfter
• Gehäuse: Tischgerät
• Gewicht: 4,3 kg

Anwendungen

• Laborversorgung für Bauteilcharakterisierung und Entwicklung
• Prüfstände für Produktionstests und Qualitätskontrolle
• Industrielle Anwendungen mit Bedarf an stabiler DC-Versorgung und Fernsteuerung

Zulassung & Sicherheit
SELV-konform; erfüllt EN 55022 Klasse B (EMV). Integrierte Schutzfunktionen und temperaturgeregelte Kühlung unterstützen den zuverlässigen Dauerbetrieb.
