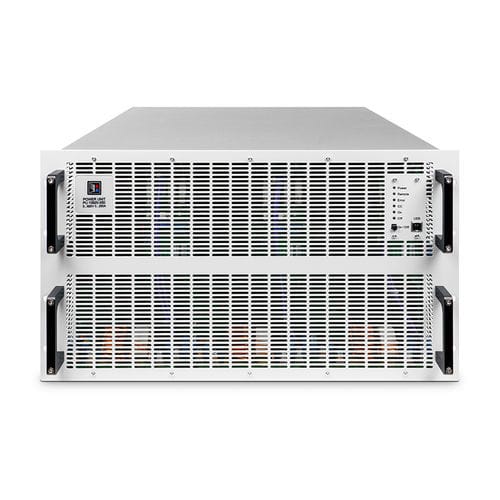

19"-Rack-Stromversorgung EA-PU 10500-360 6U 60000W

DCKonstantstromgesteuert

Der EA-PU 10500-360 ist ein leistungsstarkes programmierbares DC-Netzteil im 6U 19-inch-Rack-Format, entwickelt für anspruchsvolle Prüf- und Industrieanwendungen mit Anforderungen bis 60 kW DC.

Wesentliche Merkmale

• Autoranging-Ausgang mit hoher Leistung für flexible Betriebspunkte über weite Spannungs- und Strombereiche.
• Sehr hoher Wirkungsgrad bis 96,5% in Kombination mit aktiver Leistungsfaktor-Korrektur (PFC, typisch PF 0,99) zur Reduzierung von Energieverbrauch und Oberschwingungen.
• Mehrere Regelmodi: Konstantspannung (CV), Konstantstrom (CC), Konstantleistung (CP) und Konstantwiderstand (CR) mit schneller, nahtloser Umschaltung.
• Umfangreiche Konnektivität: integrierte USB-, Ethernet- und analoge (DB15)-Schnittstellen; optionale Industrie-Schnittstellen (CAN, CANopen, RS232, Profibus, EtherCAT, Profinet, Modbus).
• Skalierbarer Parallelbetrieb über integriertes Master-Slave und Share-Bus für das einfache Parallelschalten von bis zu 64 Geräten (Systemleistung bis 3.840 kW).
• Umfangreiche, vom Anwender einstellbare Schutzfunktionen: Überspannung (OVP), Überstrom (OCP), Überleistung (OPP) und Übertemperatur (OTP).
• Robustes, normenkonformes Design: erfüllt EN/IEC/UL 61010-1, EMC Klasse A und besitzt ein IP20-Gehäuse mit optionaler Wasserkühlung.

Typische Anwendungen

• Brennstoffzellen- und Batteriesimulation
• Stromversorgung für Elektrolyse
• Prüfung von PV-Wechselrichtern und Solarsimulation
• Prüfung von Komponenten für Elektrofahrzeuge
• Relaisprüfsysteme sowie Labor- und Produktionsprüfstände

Technische Daten

• Serie: EA-PU 10000 series
• Ausgangsleistung: 60000 W
• Ausgangsspannung: 0–500 V (autoranging)
• Ausgangsstrom: 0–360 A (autoranging)
• Charakteristik: U/I/P autoranging
• Wirkungsgrad: bis 96,5%
• Eingang: 3~ AC 380–480 V ±10%
• Externe Steuerung / Schnittstellen: Analog 0–5 V / 0–10 V, USB, LAN (Ethernet), Modbus TCP, Profibus, RS232, CAN (optional), CANopen (optional)
• Bedienoberfläche: Touchpanel und Menü
• Gehäuse: 19-inch Rack (6U)
• Besonderheit: Integrierter Funktionsgenerator
• Parallele Einbindung: Master-Slave und Share-Bus bis zu 64 Einheiten (max. System 3.840 kW)
• Schutzeinrichtungen: einstellbare OVP, OCP, OPP, OTP
• Ausgangsripple: ≤ 70 mV RMS, ≤ 350 mVpp
• Messgenauigkeit: Spannung ≤ 0,05% FS; Strom ≤ 0,1% FS
• Konformität: EN/IEC/UL 61010-1; EMC Klasse A
• Schutzart: IP20 (Wasserkühlung optional)
• Artikelnummer: HEA6845
• Hersteller-Code: 01113011
