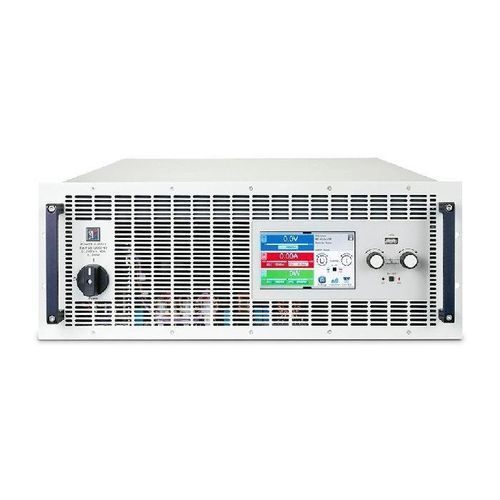

4U-Stromversorgung EA-PSB 10080-1000 4U

DCgesteuertKonstantstrom

Produktübersicht
Das EA-PSB 10080-1000 4U ist ein 4U-Rackgeät: ein programmierbares, bidirektionales DC-Netzgerät, das eine präzise DC-Quelle und eine regenerative elektronische Last in einem Gerät vereint. Entwickelt für anspruchsvolle Anwendungen wie Hochstrom-Batterietests, PV-Simulation und Brennstoffzellentests, bietet es Energierückspeisung zur Reduzierung der Betriebskosten und thermischer Belastung.

Hauptmerkmale

• Bidirektionale Leistung & Energierückgewinnung: Arbeitet sowohl als DC-Quelle als auch als regenerative elektronische Last; im Sink-Modus wird Energie mit bis zu 95,5% Effizienz zurückgewonnen und ins Netz eingespeist, mit automatischem, nahtlosem Umschalten am Nulldurchgang.
• Hohe Leistung & Stromausgang: Bis zu 30 kW Dauerleistung mit Spannungsbereich 0–80 V und Strom 0–1000 A, geeignet für Tests leistungsstarker Geräte und Batteriepakete.
• Erweiterte Programmierbarkeit & Steuerung: 5-Zoll-Farb-TFT-Touchscreen (HMI), konfigurierbare Drehknöpfe und umfangreiche Fernschnittstellen wie USB, Ethernet, isolierte Analogschnittstelle 0–5 V / 0–10 V sowie optionale Plug-in-Module.
• Integrierter Funktionsgenerator: Erzeugt komplexe Spannungs-/Stromwellenformen (Sinus, Dreieck, Rechteck, Trapez, beliebig) und Sequenzen für dynamische Simulationen (PV-Kurven EN 50530, Batterieprofile, Brennstoffzellencharakteristika).
• Skalierbarer Parallelbetrieb: Master-Slave-Konfiguration mit Share Bus und Master-Slave Bus zur Parallelschaltung von bis zu 64 Einheiten (synchronisierte Systeme bis 1920 kW).
• Umfassende Sicherheit & Schutzfunktionen: Einstellbare OVP, OCP, OPP, Übertemperaturschutz und Ausfallüberwachung; spezielle Varianten mit Safety OVP für SELV/PELV-Konformität.
• Flexibles Datenlogging & Profile: Front-USB-Port zum Datenlogging auf USB-Stick sowie Laden/Speichern von Benutzerprofilen, beliebigen Funktionssequenzen und PV/FC/IU-Tabellen für automatisierte, reproduzierbare Tests.

Technische Daten

• Article Number: HEA3882
• Manufacturer Code: 30000801
• Serie / Modellfamilie: EA-PSB 10000 4U series
• Ausgangsleistung: 0–30000 W
• Ausgangsspannung: 0–80 V
• Ausgangsstrom: 0–1000 A
• Wirkungsgrad (Energierückgewinnung im Sink-Modus): 95.50%
• Charakteristische Kennlinie: autoranging U/I/P
• Kühlung: Wasserkühlung (optional)
• Externe Steuerung / Schnittstellen: Analog 0–5 V / 0–10 V, USB, LAN, Modbus TCP, Profibus, DeviceNet, RS232, CAN
• Gehäuse: 19-Zoll-Rack
• Bedienoberfläche: 5-Zoll-Farb-TFT-Touchscreen
• Spezialfunktion: Funktionsgenerator, Widerstandsmodus, regenerative Last
