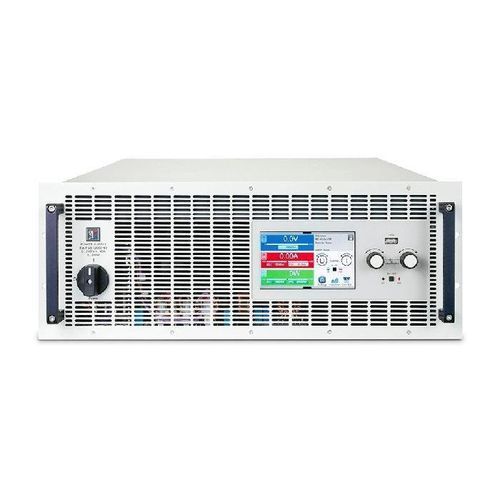

Elektronische Last / DC EA-ELR 10500-180 4U

mit EnergierückgewinnungHochleistungprogrammierbar

Überblick
Das EA-ELR 10500-180 4U ist ein regeneratives, programmierbares DC-Lastgerät für umfassende Tests von Gleichstromquellen in Forschung, Qualitätssicherung und Produktion. Es verbindet hohe Leistung, Energierückspeisung und flexible Steuerungsanschlüsse für Labor- und Produktionsumgebungen.

Key Features

• Hohe Leistungsfähigkeit: bis zu 30 kW, 0–500 V und 0–180 A zum Testen programmierbarer Netzteile, Batteriesysteme und Leistungselektronik.
• Effiziente Energierückgewinnung: regeneratives Design mit bis zu 96,5% Einspeiseeffizienz in das AC-Netz zur Reduktion von Energieverbrauch und Kühlbedarf.
• Vielseitige Betriebsarten: Konstantstrom (CC), Konstantspannung (CV), Konstantleistung (CP), Konstantwiderstand (CR) und U/I/P-Autoranging für flexible Testfälle.
• Integrierter Funktionsgenerator: DIN 40839 Automotive-Testfunktion sowie Sinus-, Dreieck-, Rechteck-, Trapez- und beliebige Wellenformen für dynamische Tests.
• Benutzeroberfläche: 5" Farb-TFT kapazitiver Touchscreen für intuitive Einrichtung, Steuerung und Echtzeitüberwachung.
• Fernprogrammierbarkeit: RS232, USB, Ethernet (LAN), analoge Steuerung und optionale digitale Module (CAN, Profibus, DeviceNet, Modbus).
• Skalierbares Systemdesign: Master-/Slave-Betrieb zur Parallelschaltung mehrerer Einheiten bis zu Systemleistungen von 1920 kW.
• Erweiterte Testfunktionen: Batterie-Testmodi, MPP-Tracking für PV-Simulation und Datenlogging über USB-Host.

Anwendungsbereiche

• Forschung & Entwicklung, Qualitätssicherung und Produktionstests von DC-Versorgungssystemen, Batteriesystemen, EV-Komponenten und Photovoltaik-Invertern/Panels.

Technische Daten

• Ausgangsstrom: 0–180 A
• Ausgangsleistung: 30000 W (30 kW)
• Ausgangsspannung: 0–500 V
• Bauform: 4U, 19" Rack
• Charakteristik: U/I/P Autoranging
• Externe Steuerungsschnittstellen: Analog 0–5 V / 0–10 V, USB, LAN (Ethernet), Profibus, DeviceNet, RS232, CAN, Modbus
• Mensch-Maschine-Schnittstelle: 5" Farb-TFT kapazitiver Touchscreen
• Spezielle Merkmale: Funktionsgenerator, DIN 40839 Testfunktion, Batterie-Test, MPP-Tracking, Energierückgewinnung bis 96,5%
